熱工自動化過程控制實驗裝置,現場總線高級過程控制對象系統實驗裝置

來源：    作者：    發布時間：2019-8-11 12:15:22

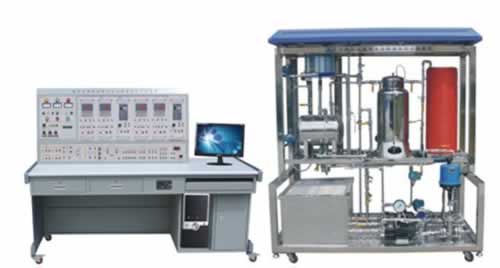

TRYGC-06熱工自動化過程控制實驗裝置

一、熱工自動化過程控制實驗裝置主要特點

被調參數囊括了流量、壓力、液位、溫度四大熱工參數

系統除了改變調節器的設定值作階躍擾動外，還可在對象中通過電磁閥和手操作閥制造各種擾動

一個被調參數可用不同動力源、不同的執行器、不同的工藝線路下可演變成多種調節回路，以利于討論、比較各種調節方案的優劣

能進行多變量控制系統及特定過程控制系統實驗

能夠完成鍋爐汽包虛假水位特性實驗以及分段過熱控制系統實驗

二、熱工自動化過程控制實驗裝置技術性能

輸入電壓：三相五線制380V±10%50Hz

工作環境：環境溫度-5℃～+40℃　相對濕度＜85%（25℃）　海拔＜4000m

三、熱工自動化過程控制實驗裝置組成

對象系統的結構及組成

實驗對象系統包含有：不銹鋼儲水箱；上水箱為有機玻璃圓筒型水箱；下水箱為不銹鋼鍋爐汽包；三相4.5kW電加熱鍋爐（由不銹鋼鍋爐內膽加溫筒和封閉式外循環不銹鋼冷卻鍋爐夾套構成）和鋁塑盤管組成。

系統動力系統有三套：一套由三相（380V交流）不銹鋼磁力驅動泵、電動調節閥、電磁閥、渦輪流量計等組成；一套由三相不銹鋼磁力驅動泵（220V變頻）；另一套由三相不銹鋼磁力驅動泵（220V變頻）、渦輪流量計等組成。

整套對象系統完全由不銹鋼材料制造，包括對象框架、管道、底板，甚至小到每一顆緊固螺釘。

對象系統中的各類檢測變送及執行裝置

擴散硅壓力變送器兩只：分別檢測上水箱、鍋爐汽包液位

渦輪流量計三只：分別檢測兩條動力支路及盤管出水口的流量

Pt100熱電阻溫度傳感器六只：分別用來檢測鍋爐內膽、鍋爐夾套、盤管（三只）及上水箱出水口水溫

執行器：包含電磁閥、電動調節閥各一個

三相380V不銹鋼磁力驅動泵、三相220V不銹鋼磁力驅動泵（2臺）以及三相電加熱管

四、熱工自動化過程控制實驗裝置實驗項目

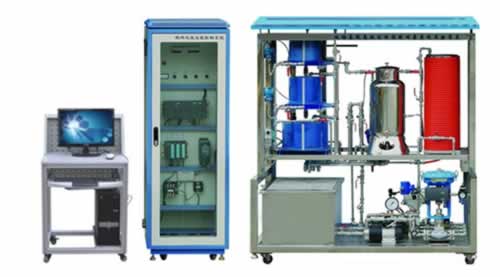

TRYGC-10現場總線高級過程控制對象系統實驗裝置

一、現場總線高級過程控制對象系統實驗裝置結構

1.下水箱的壓力傳感器采用通訊接口的壓力傳感器，通訊接口的壓力傳感器通過總線供電，不需要另外接工作電源。

2.調節閥支路的流量檢測采用通訊接口的檢測和變送一體的電磁式流量計。

3.調節閥采用通訊接口的氣動調節閥，用來進行回路流量的調節。它具有精度高、技術先進、體積小、重量輕、推動力大、耗氣量少、可靠性高、操作方便等優點。由CPU直接發送的數字信號控制閥門的開度，本氣動調節閥自動進行零點校正，使用和校正都非常方便。

4.變頻器采用通訊接口模塊的變頻器，其輸入電壓為單相AC220V，輸出為三相AC220V。

5.空氣壓縮機采用具有無油靜音，氣量自動調節系統的空壓機，用于給氣動調節閥提供氣源。

二、現場總線高級過程控制對象系統實驗裝置特點

1.本套實驗裝置既包含了各種常規的檢測裝置，又包含了接口的總線檢測裝置；

2.被控參數全面，涵蓋了連續性工業生產過程中的液位、壓力、流量及溫度等典型參數；

3.真實性、直觀性、綜合性強，控制對象組件全部來源于工業現場；

4.執行器中既有氣動調節閥，又有變頻器、可控硅移相調壓裝置。調節系統除了有設定值的階躍擾動外，還可以通過對象中的電磁閥和手動操作閥制造各種擾動；

5.一個被調參數可在不同的動力源、不同的執行器和不同的工藝管路下演變成多種調節回路，以利于討論、比較各種調節方案的優劣；

6.系統設計時考慮到兩個信號在本對象中存在著相互耦合，二者同時需要對原獨立調節系統的被調參數進行整定，或進行解耦實驗，以符合工業實際的性能要求；

7.能進行單變量到多變量控制系統及復雜過程控制系統實驗；

8.可構成從現場檢測到上位機監控檢測之間的全數字通道。
