TRY-A1模擬電路實驗箱，模擬電路實驗平臺,模擬電路實驗箱，模擬電路實驗系統

來源：    作者：    發布時間：2019-12-19 12:18:43

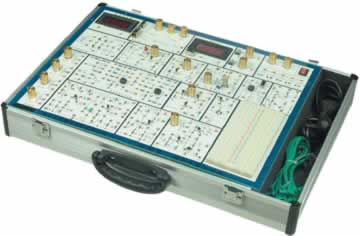

TRY-A1模擬電路實驗箱，模擬電路實驗平臺

一、模擬電路實驗箱，模擬電路實驗平臺介紹：

TRY-A1模擬電路實驗箱，模擬電路實驗平臺將所有實驗模塊分類集中分布于線路板上，由鎖緊式插孔將引線引出，每個實驗的電路的原理圖都絲印在實驗板表面,學生可按照各實驗項目原理圖自已搭建電路,利于培養學生的思維能力及動手能力，也增強了該實驗箱的適用性。TRY-A1模擬電路實驗箱，模擬電路實驗平臺以《高等工業學校電子技術基礎課程教學基本要求》中確定的教學實驗要求為基礎，包括了《模擬電子技術基礎》課程全部實驗內容，是專為各大專院校、中等專業學校和電大、職大等學生學習電子技術、電子線路等課程開發的型實驗設備。

TRY-A1有數字式頻率計和直流電壓表.

二、模擬電路實驗箱，模擬電路實驗平臺組成

①電源：輸入：AC220V±10%，50HZ

輸出：※DC：±5V～±12V可調，I≥0.2A

※DC：＋5V～＋27V可調，DCI≥0.2A

※DC：±12V，DCI≥0.2A

以上各路輸出均有過流保護，自動恢復功能

※ACV:7.5V×2；ACI≥0.15A

②直流電壓源：

雙路-0.5V～＋0.5V；－5V～＋5V兩檔連續可調。

③低頻信號源:2HZ-20KHZ0-10V(新增)

分別可輸出方波、三角波、正弦波三種波形

④數字式頻率計和直流電壓表

⑤分立元件電路

整流、濾波和穩壓電路；

單級放大電路；

兩級阻容耦容放大電路；

負反饋放大電路；

射極跟隨器；

差動放大電路；

互補對稱功放電路；

電位器組；

電阻、電容和二三極管、揚效應管、可控硅等組成。

⑥集成模擬電路

兩個獨立的運算放大器(741)；集成功放(LM386)

三、模擬電路實驗箱，模擬電路實驗平臺主要特點

該實驗箱的實驗板正面采用進口波紋漆為底,印有原理圖及符號，裝有相應元器件，增加了學生的感性認識,需要測量及觀察的部分裝有鎖緊式接插件，使用直觀、可靠，維修方便、簡捷,實驗電路采用單元電路方式設計，每個單元電路以基本電路為主,再連接不同的元件為該電路參數或通過不同的單元電路組合,完成不同的實驗要求。該箱由一體形鉛合金型材制成，色澤造型高雅氣派,箱體牢固可靠,不變形，重量輕,絕緣安全性能好,開關箱蓋方便可靠，外型美觀。

四、模擬電路實驗箱，模擬電路實驗平臺實驗項目

附加:面包板擴展區

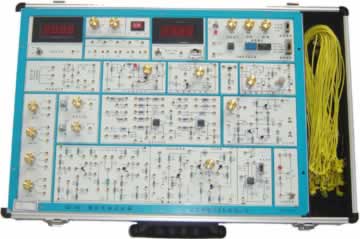

TRY-A2,A6模擬電路實驗箱，模擬電路實驗系統

模擬電路實驗箱，模擬電路實驗系統簡介：

TRY-A2模擬電路實驗箱，模擬電路實驗系統是根據的《高等工業學校電子技術基礎》教學大綱中確定的教學實驗要求為基礎，汲取了眾多專業教師的教學經驗，并綜合了眾多同類產品的優點而設計的。模擬電路實驗箱，模擬電路實驗系統函蓋了《模擬電子技術基礎》課程全部實驗內容，既為初學者提供了驗證性實驗電路，又為課程設計提供了擴展實驗平臺。

一、模擬電路實驗箱，模擬電路實驗系統特點

1、擴展性強。實驗電路采用單元電路方式設計，單元電路即基本實驗電路，再外接其他元件為該電路參數，或與其他的單元電路組合，完成不同的實驗要求。

2、實驗原理圖都印刷在實驗板表面，實驗電路由學生按照實驗原理圖進行搭建，既培養了學生的獨立思維能力及動手能力，也增強了該實驗箱的適用性、擴展性。

3、大部分元器件安裝在實驗板正面，增加了學生的感性認識；

4、實驗連線插孔采用鎖緊式鍍金插孔，通過焊接固定在實驗板上，不松動，不氧化，壽命長，連接可靠，維修方便、簡捷；

5、擴展實驗區由二塊進口面包板組成，可接插電阻、電容、二極管、三極管，集成電路等，可進行課程設計實驗。

6、電源輸出均有過流保護，自動恢復功能。

7、實驗箱由一體型鉛合金型材制成，箱體牢固可靠，不變形，重量輕，絕緣安全性能好，開關箱蓋方便可靠，外型美觀，造型氣派。

二、模擬電路實驗箱，模擬電路實驗系統組成

1、電源：輸入：AC220V±10%，50HZ

輸出：※DC：+5V，DCI≥1A

※DC：±12V，DCI≥0.2A

※DC：-5V～-12V可調，I≥0.2A

※DC：＋5V～＋27V可調，DCI≥0.2A

以上各路輸出均有過流保護，自動恢復功能

※ACV:7.5V×2；ACI≥0.15A

2、直流信號源：

雙路–0.5V～＋0.5V；–5V～＋5V兩檔連續可調.

3、函數發生器：輸出頻率：2Hz～90KHz，分四檔

可輸出方波：0～20V

三角波：0～15V

正弦波：0～10V

4、數字頻率計（0～300KHz）

5、數字直流電壓表（0～30V）

6、分立元件電路

7、集成模擬電路

（12）兩個獨立的運算放大器(741)；

（13）集成功放(LM386)；

（14）集成穩壓電路

8、進口面包板二塊。

9、實驗箱尺寸：510mm*330mm*100mm(長*寬*高)

三、模擬電路實驗箱，模擬電路實驗系統實驗項目

TRY-A6的功能和配置與TRY-A2基本一樣，但TRY-A6的在以下方面作了改進：

1、增加了一組固定直流輸出–5V/0.5A。

2、改進了信號源，使信號源的最高輸頻率達到2MHz以上。

輸出頻率：10Hz～1MHz，分四檔

可輸出方波：0～20V

三角波：0～15V

正弦波：0～10V

3、去除了原來的集成運放電路單元和面包板。提供8芯、14芯IC圓孔插座各1個，增加分立元件接插區，提供50個阻容元件的接插件，和3個三極管的接插件。這樣做主要是為了上學生自行設計實驗電路，自行搭建電路，培養學生的實踐能力。
