數碼應用技術實驗實訓設備,DVD十二合一用電器實驗室設備

來源：    作者：    發布時間：2019-8-12 12:34:49

TRYSM-02數碼應用技術實驗實訓設備

一、數碼應用技術實驗實訓設備簡介

TRYSM-02數碼應用技術實驗實訓設備是根據職業學校、技工學校、中等專業學校的手機通信專業、電腦、手提電腦維修專業等有關課程教學需要而設計和開發的實驗、實訓、實操平臺，讓學生在理論學習、實驗、實訓和實操等多方位的得到訓練和提高。是培養學生集理論學習、實驗驗證，技能訓練于一體的現代化實驗、實訓、實操成套設備。

二、數碼應用技術實驗實訓設備主要技術參數

1、使用條件：環境溫度： -10℃～40℃；

相對濕度：≤90%；

2、工作電源：AC220V±5%  50Hz；

3、電源輸出保護：

單相電源：漏電保護開關與保險絲二級保護，確保每個學生的人身安全。

直流電源：短路保護、過流保護、自動保護復位，多重保護減少學生在實驗、實訓、實操中對設備的損壞。數碼應用技術實驗實訓設備

4、電源輸出：

交流電壓AC220V±5%  50Hz（四路）

直流穩壓： 0-30V連續可調（2A）（二路）

直流開關電源5V/2A（一路）數碼應用實驗臺

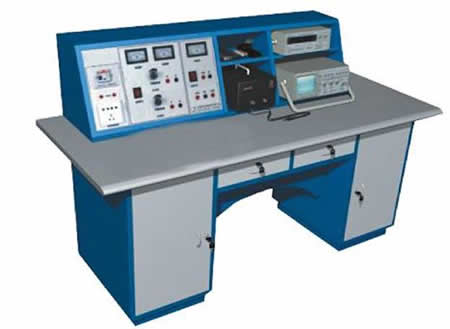

三、數碼應用技術實驗實訓設備結構：

1、學生實驗臺（桌）：規格：1400×800×770mm ；主體材料采用1.2mm冷扎鐵板噴塑，桌面板采用25mm密度板外貼壓進口防火板(鴨嘴邊)。其截面由PVC封邊帶利用日本進口機械高溫?zé)崛勰z封邊，粘力強，密封性好，經久耐用，外形美觀。桌面裝有供學生實驗、實操、實訓所有用的電源并可放置主機、實驗器材和儀器，便于學生實驗、實訓、實操。桌的左右各有一個柜，柜內可存放實驗、實訓、實操等元器件和用品，中間一個抽屜，抽屜內存放工具、萬用表、導線等。

2、學生凳：采用ABS材料凳面，鋼制底座，可旋轉升降。

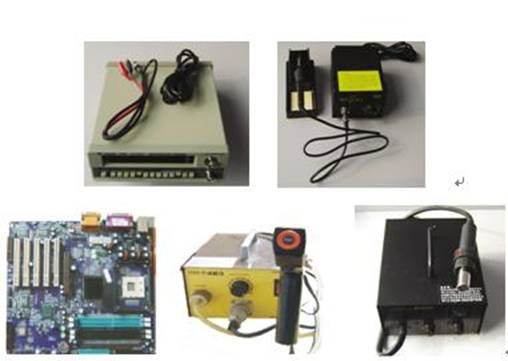

四、基本配置(2座/套)

1．主機頭1套

2．焊臺1把

3．熱風槍1把

4．放大鏡臺燈1只

5．?dāng)?shù)字萬用表1只

6．超聲波清洗機 1臺

7．實操線路板 4塊

8．實操集成電路4塊

9．不銹鋼網片 1套

10．學生桌  1臺

11．學生凳2張

12．焊接實操耗材一批（焊錫絲、清潔劑、松香、焊錫膏等）

13．配20M示波器 1臺

14．電腦診斷卡1塊

15．一字螺絲刀  1把

16．十字螺絲刀1把

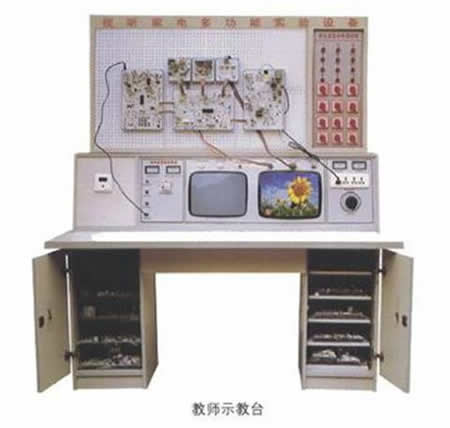

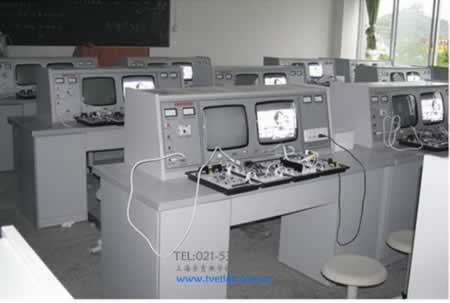

TRY-07DDVD十二合一用電器實驗室設備

一、DVD十二合一家用電器實驗室設備概述

TRY-07DDVD十二合一用電器實驗室設備吸收國內外先進教學儀器的優點，充分考慮實驗室現狀與發展，從性能和結構上進行了改進和創新，采用積木式結構，布局合理，使用方便，每個單元都可進行故障實驗、測試、研究、分析，并且教師可自編自導實驗，提高實驗效果及學生動手能家用電器實驗室設備力。

二、DVD十二合一用電器實驗室設備技術指示

1、工作電源：AC220V±10%50Hz

2、外形尺寸：110高×80寬×160長cm

3、整機功率：＜0.5KVA

4、人身安全保護：輸入電源隔離，浮地設計，設備具有電壓漏電保護裝置，短路保護。

三、DVD十二合一用電器實驗室設備功能

彩色電視機、電源采用光耦冷底板電源及AC輸入輸出保護功能。

1、彩色信號發生器：彩色信號發生器具有16種測試功能，即16種標準測試信號是來判答電視機的行、場線性是否正常，彩度、亮度、公共通道正常與否。

2、TA東芝二片彩色電視機：具有綠色字符顯示自動選臺，自動存臺，全自動遙控接收，PAL制等功能。電腦集成M50436，中段TA7680，解碼TA7698，伴音AN5655，場掃描AN5512，波段轉換LA7910。

3、黑白電視機：圖像中頻38MH2，伴音中頻6.5MH2，TA7611，伴音TA7176，場掃描UPC1031，具有U高頻頭，V高頻頭所有波段。

4、收音機具有調頻調幅功能，集成采用XC1191，功效采用LA4440，LA4440具有過壓過流過熱保護。

5、DVD機：DVD機兼容DVCD、SVCD、MP3、VCD等功能。

6、UPC黑白電視機：中級UPC1366，伴音UPC1353，場掃描UPC1031。

7、分立黑白電視機：中放、視放、行掃描及伴音中放采用分立元件。

8、數碼卡拉OK具有混響高低音，左右聲道調節功能，混響采用BA5096。

9、錄音機具有錄放功能，中放采用LA3220、功放采用LA4440。

10、I2C總線控制單片彩色電視機，是當今的數字控制技術，開機關機為拉幕式，各種控制功能、調試、實驗、維修都是通過遙控器進入工廠狀態實驗，（如行幅、場幅、場線性、RGB三基色，AGC、AFC、設置AV1、AV2十字線等）都是利用遙控器進行實驗。主要集成LA76810、LC863328。

11、音響功率放大器，具有5.1聲道放大功能及帶楊聲器保護電路，數碼卡拉OK，具有前置放電路及卡拉OK混響電路。

12、環繞聲大功率音箱系統，由全透明音箱及左右聲道楊聲器組成。

a、計算機可監控每個學生臺考試成功與失敗。

四、實驗臺主要配置

1、交流輸入電表1只，交流電源經隔離變壓輸出電壓表1只，行電壓指示表1只，行電流表1只。

2、漏電開關1只，電源輸入輸出保險各1只，四連插板1只，安全隔離變壓器1只，電壓調節開關1只。

3、彩色信號發生即信號源1臺。

4、14寸黑白顯示器1臺，14寸彩色顯示器1臺，內置彩色黑白高壓包各1只，內置3W楊聲器3只。

5、黑白、彩電：收錄音與實驗臺連接插座共6只。

6、上海精益FM-500型指針萬用表1臺。

7、鋁塑板34cm×117cm1塊。

五、（十二合一）功能與實驗（機種配置）

能完成下列機型的所有實驗：

1、數碼卡接OK、立體聲功放。

2、全自動遙控彩色電視機（東芝二片）

3、TA集成黑白電視機

4、調頻調幅收音機

5、錄音機

6、彩色信號發生器

7、DVD機（杜比AC-3解碼）

8、UPC黑白電視機

9、分立黑白電視機

10、三洋單片彩電（I2C總線控制）

11、5.1聲道杜比功放

12、大功率音箱

六、（十二合一）全透明單元板配置

1、1號板：收錄機

●交流偏振蕩電路單元

●調頻調幅收音機電路單元

●錄音放音音頻放大電路單元

●錄音機機芯電路單元

2、2號板：黑白電視機

●電源變壓器電路單元

●整流濾渡電路單元

●黑白穩壓電源電路單元

●立體聲功率放大電路單元

3、3號板：黑白電視機

●場輸出電路單元

●行輸出電路單元

●同步分離行振蕩電路單元

●視頻放大電路單元

4、4號板：黑白電視機

●UPC黑白伴音功放電路單元

●UPC黑白中放電路單元

5、5號板：黑白電視機

●TA黑白伴音電路單元

●TA黑白伴音入大電路單元

●TA黑白中放電路單元

6、6號板：黑白電視機

●分立黑白電視機中頻放大電路單元

●分立黑白伴音鑒頻電路單元

7、DVD機（杜比AC-3解碼）

8、DVD電源顯示接收、安鍵電路單元

9、數碼卡拉OK電路單元

10、彩色電視機行輸出一塊電路單元

11、彩色電視機場輸出一塊電路單元

12、彩色電視機視放一塊電路單元

13、彩色電視機高頻頭中放遙控電路單元

14、彩色電視機解碼亮度放大電路一塊單元

15、彩色電視機開關電源電路一塊單元

16、I2C總線控制高頻頭遙控電路一塊單元

17、I2C總線控制中放解碼亮度電路一塊單元

18、I2C總線控制輸出電路一塊單元

19、I2C總線控制視放電路一塊單元

20、5.1聲道功率放大器，揚聲器保護電路單元
