機械創新設計示教陳列柜,冷沖與拉伸模擬機
來源： 作者： 發布時間：2019-12-19 11:17:52

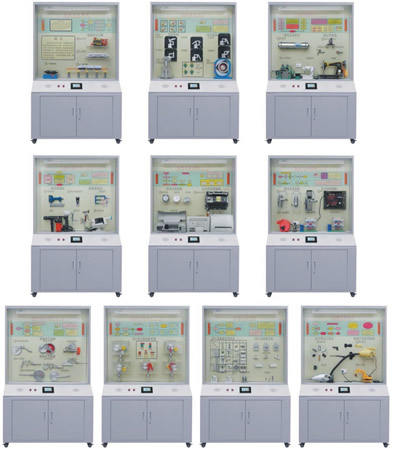

機械創新設計示教陳列柜
一、簡述：
機械創新設計示教陳列柜按標準流行設計，采用各種新穎機電產品外，其余模型全部用鋁合金和有機玻璃等制作，每柜進行彩噴圖文說明，介紹機械創新設計的基本原理與方法，對提高機械創新意識與創新設計能力具有重大作用。是機械創新實驗室內主要教學設備。
二、陳列柜性能特點規格：
1、陳列柜中的模型都配備創新原理分析及設計過程文字說明。
2、具有多功能語音播放控制系統。語音解說同步演示，采用單獨驅動由電腦或電子設備控制運轉演示。控制采用液晶觸摸屏控制和遙控控制自動運行講解、可循環與重復播放運轉，又能根據教材、教學需要而任意選擇還是單獨演示等。解說詞播放在100平方房內聲音宏亮。
3、輸入電壓：交流200V，功率400W。
4、陳列柜外形尺寸：1200㎜寬×530㎜厚×1900㎜高，柜內板面超豪華鋁塑夾層板，柜內大標牌采用中英文對照。
5、柜頂部裝有照明日光燈，柜背設有對開門，有利維護設備和方便維修。柜下部設有柜箱，方便存放單個模型、實驗箱及相關實驗文檔。柜底裝有萬向輪，方便移動，符合人機工程要求。
三、《機械創新設計》陳列柜，各柜內容如下：
|
陳列柜名稱 |
陳列內容 |
|
第一柜 創新設計概述 |
A、機械創新設計 蒸汽機車、內燃機車、磁懸浮列車、磁懸浮模型 磁懸浮列車說明 B、磁懸浮列車說明、創新設計特點 |
|
第二柜 創新思維方 |
A、發散、求異思維 夾緊裝置（方案6種）、無曲軸發動機、旋轉式發動機工作過程、旋轉式發動機 B、夾具設計方案、創新設計說明（圖） |
|
第三柜 產品創造技法 |
A、希望點列舉法、缺點列舉法 數碼凈水機、普通型龍頭、冷熱型水龍頭、磁心型水龍頭、縫紉龍頭、微型縫紉機、鎖邊機 B、創造技法簡介、創新設計說明（圖） |
|
第四柜 產品創造技法 |
組合創造法、移植創造法 眼保儀、電子積木、三頭電動剃須刀、多用工具（2把）、射釘槍、電錘、多功能扳手、新型窗戶活頁、點鈔機等； B、創造技法簡介、創新設計說明 |
|
第五柜 原理方案創新 |
鐘表原理創新、機械打字機原理、噴墨打印機、噴墨打印機部件、激光打印機、機械鐘電子鐘（2臺）； B、功能設計法、創新設計說明 |
|
第六柜 原理方案創新 |
鎖具原理創新、爐具原理創新、鼓風機原理創新 機械鎖、密碼鎖、磁卡渙、電磁爐、離心式鼓風機、二直葉羅茨鼓風機、三扭葉羅茨鼓風機 B、問題求解模式、創新設計說明 |
|
第七柜 機構創新設計 |
A、機構組合創新、機構變異創新 串聯式組合機構、并聯式組合機構、反饋式組合機構、六桿機構、六桿機構（低副高副），六桿機構（低副高副）、六桿機構（低副高副B）、行星輪系一連桿機構、凸輪一連桿機構 B、機構創新途徑、創新設計說明 |
|
第八柜 機構創新設計 |
A、執行機構設計、壓片機設計: 壓片機工藝圖、壓片機方案a、壓片機方案b、壓片機方案c、壓片機方案d、壓片機方案e、六桿壓片機機構； B、機構構型過程創新設計說明 壓片機功能一技術矩陣 |
|
第九柜 結構方案創新 |
功能面變異結構方案比較 功能面變異設計、支承面方案、擺桿與推桿接觸面方案、滾動軸承組合機構、快動聯接結構3件 B、結構創新途徑、創新設計說明 |
|
第十柜 外觀創新設計 |
打火機宜人設計、機電產品藝術造型 各種新型打火機（7件）、小型吸塵器A、小型吸塵器B、挖掘機; 外觀創新程序、創新設計說明； 產品外觀創新設計、說明； |

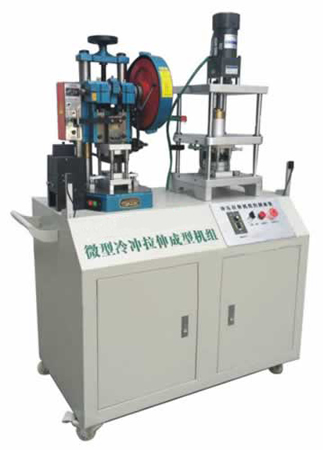

TRY-CL冷沖與拉伸模擬機
一、概述:
1、該機組為兩臺獨立設備,分別為高速冷沖機和可調速拉伸機,專機專用,符合現代生產工藝及需求。
2、具有使用配套的鋁合金拆裝模具及透明模具進行課堂教學沖壓及拉伸成型演示解析功能及小件生產。
3、主機鋁合金部件：采用加硬鋁合金板并氧化處理，硬度HB90，屈服強度245。
4、使用0.2～0.5mm薄鋁片或鐵片與模具配合能生產出五金零件。
5、擁有機械式自動送料系統,送料速度每分300次,送料長度5—40cm,調整方便快捷,并配有日本OMRON紅外線感應保護裝置。
6、控制系統采用24V低壓，確保安全可靠。
7、立柱采用硬鉻精密導桿，導套采用自潤滑功能的碳墨合金導套。
8、采用可移動并且能夠固定的固定方式。
9、質量:符合相應標準和中華人民共和國標準。
二、技術參數：
1、電源220V,50HZ
2、沖壓力≥1.0T
3、沖壓行程45mm
4、最大封閉高度≥142mm
5、模柄孔直徑≥φ16mm
6、沖壓電機功率0.25kw
7、拉伸電機功率0.12kw
8、工作臺尺寸1200×580×1550mm
9、機器重約120-180Kg左右。
三、模具配置（可選配）：
|
沖壓機 |
拉深機 | ||
|
名稱 |
規格（mm/毫米） |
名稱 |
規格（mm/毫米） |
|
沖孔模 |
150x100 |
拉深模 |
150x100 |
|
落料模 |
150x100 |
連續拉深模 |
200x150 |
|
復合模 |
150x100 |
極進模 |
200x150 |
四、教學目的：
1.了解沖壓的工作原理
2.了解拉深的工作原理
3.沖壓模具的裝調
4.拉深模具的裝調
5.送料機構的裝調
6.沖壓模具的結構分析及沖裁實驗
7.拉深模具的結構分板及拉深實驗SHYL-LX582/583 流量檢測及控制系統
