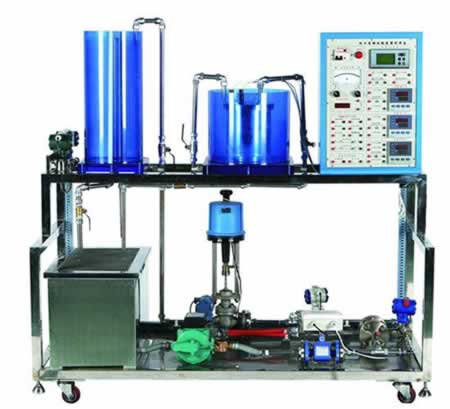

TRYGC-15化工自動化儀表實訓裝置

一、化工自動化儀表實訓裝置簡介

TRYGC-15化工自動化儀表實訓裝置設計結合了目前大中專院校《化工測量及儀表》、《檢測技術及儀表》、《熱工自動化及儀表》、《非電量測量與控制技術》、《過程控制》等課程實訓大綱的要求。通過該實訓裝置的使用和學習，學生能夠掌握有關化工儀表及自動化的基本知識，對有關儀表的安裝、調試及使用有一定的了解，并對化工生產中如何進行液位、溫度、壓力和流量等參數的自動化控制有基本的認識。

二、化工自動化儀表實訓裝置特點

對象系統為不銹鋼框架，所有器件均為不銹鋼和鋁合金設計

傳感器的二次測量儀表安裝在對象上，方便學生在現場進行各項操作

可實現對化工行業的四大常用熱工參數的檢測，而且每種變量的檢測傳感器類型均為兩種以上，以及每種類型傳感器、變送器的測量精度也不相同，可以進行相關的校驗

控制箱中所有的儀表均可以通過RS485通訊線與計算機建立通訊關系，可以更加直觀的看出兩種不同檢測機構精度等各方面的區別

本裝置設有故障設置箱，可對學生進行5項排故考核

對象系統設計美觀，開放性好，為學生實訓提供了一個較好的實訓對象

三、化工自動化儀表實訓裝置技術性能

輸入電壓：單相三線～220V±10%50HZ

工作環境：環境溫度范圍為-5℃～+40℃相對濕度＜85%（25℃）海拔＜4000m

整體尺寸：160cm×75cm×154cm

裝置容量：＜3kVA

四、化工自動化儀表實訓裝置組成

被控對象（不銹鋼框架）：

動力系統：1套

有機玻璃水箱：2套

儲水箱：1套

液位檢測三路：擴散硅壓力變送器、電容式壓力變送器和擴散硅差壓變送器

流量檢測三路：電磁流量計、渦輪流量計和孔板流量計

壓力檢測兩路：電容式差壓變送器和管道靜壓變送器

溫度檢測三路：2路PT100熱電阻和Cu50熱電阻

電動調節閥：1套

軟管及管道：若干

閥門：若干

控制系統

對象控制箱:1套

接線盒：1個

智能調節儀：2個

流量積算儀：1個

無紙紀錄儀：1個

開關電源：1個

單相調壓模塊：1個

漏電保護器：1個

控制開關：2個

交流電壓表：1只

配件：

常用工具及裝置配套件：１套

豪華電腦桌：１臺

五、化工自動化儀表實訓裝置軟件介紹

MCGS工控組態軟件

能夠對設定值、輸出值、P、I、D及各類可寫參數進行操作，還可修改程序算法，觀看動態變化棒圖顯示、測量值實時曲線、歷史曲線、數據報表等

盤古上位機監控軟件及OPC服務器軟件

通過盤古上位機監控軟件，可實現四通道檢測數據實時曲線的繪制，另通過OPC服務器軟件可直接掛接到MCGS組態軟件OPC服務器上，可直接將本無紙記錄儀通道數據在組態軟件中組態開發。

六、化工自動化儀表實訓裝置實訓項目

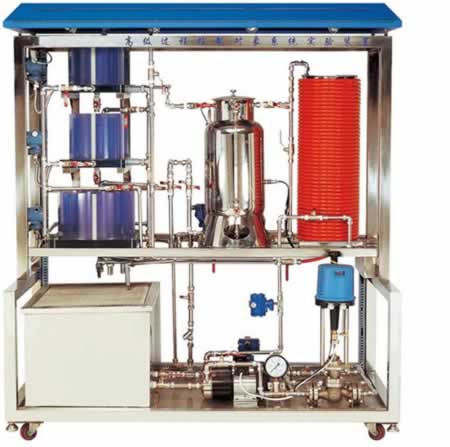

TRYGC-09高級過程控制對象系統實驗裝置

一、高級過程控制對象系統實驗裝置組成

1.過程控制實驗對象系統

實驗對象系統包含有：不銹鋼儲水箱；上、中、下三個串接有機玻璃圓筒型水箱；三相4.5kW電加熱鍋爐（由不銹鋼鍋爐內膽加溫筒和封閉式外循環不銹鋼冷卻鍋爐夾套構成）和鋁塑盤管組成。

系統動力系統有兩套：一套由三相（380V交流）不銹鋼磁力驅動泵、電動調節閥、交流電磁閥、渦輪流量計等組成；另一套由日本三菱變頻器、三相不銹鋼磁力驅動泵（220V變頻）、渦輪流量計等組成。

整套對象系統完全由不銹鋼材料制造，包括對象框架、管道、底板，甚至小到每一顆緊固螺釘。

2.對象系統中的各類檢測變送及執行裝置

(1)擴散硅壓力變送器三只：分別檢測上水箱、中水箱、下水箱液位；

(2)渦輪流量計三只：分別檢測兩條動力支路及盤管出水口的流量；

(3)Pt100熱電阻溫度傳感器六只：分別用來檢測鍋爐內膽、鍋爐夾套、盤管（三只）及上水箱出水口水溫；

(4)控制模塊：包含電磁閥、電動調節閥各一個；

(5)三相380V不銹鋼磁力驅動泵、三相220V不銹鋼磁力驅動泵。

二、高級過程控制對象系統實驗裝置主要特點

1.被調參數囊括了流量、壓力、液位、溫度四大熱工參數

2.執行器中既有電動調節閥儀表類執行機構，又有變頻器等電力拖動類執行器

3.系統除了能改變調節器的設定值作階躍擾動外，還可在對象中通過電磁閥和手操作閥制造各種擾動

4.一個被調參數可用不同的動力源、不同的執行器和不同的工藝線路下可演變成多種調節回路，以利于討論、比較各種調節方案的優劣

5.能進行多變量控制系統及特定的過程控制系統實驗
