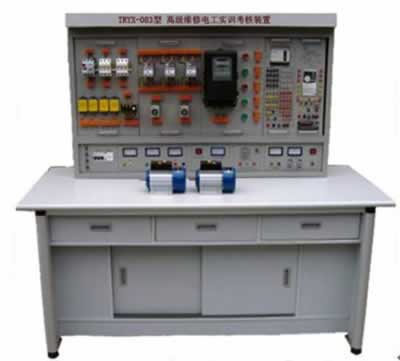

TRYX-083 高級維修電工實訓考核裝置

一、高級維修電工實訓考核裝置功能簡介：

TRYX-083 高級維修電工實訓考核裝置采用模塊化設計，根據不同的實訓考核內容配置相應的實訓模塊，實訓方便、布局合理、易于擴展升級，實訓內容涵蓋電工教學儀器、電工布線工藝、電子電路、電工照明配電、電力拖動、單片機、PLC綜合訓練、變頻調速、觸電急救、安全消防等，符合中、高級電工國家職業標準教、培、考的要求，適應各職業學校、技工學校、中專學校、勞動培訓及技能鑒定機構等單位的教學培訓、實訓考核、技能鑒定。

二、高級維修電工實訓考核裝置技術性能：

1.輸入電壓：三相四線制380V±10%50Hz

2.工作環境：環境溫度范圍為-5～＋40℃

3.裝置容量：＜1KVA

4.安全保護：漏電動作電流≤30mA過流保護、熔斷器保護

5.外形尺寸：1600mm×700mm×1450mm

三、高級維修電工實訓考核裝置基本配置及功能：

本實訓臺主要由實訓屏、實訓掛箱、實訓器材、實訓桌等到組成。

（一）實訓屏

實訓屏為鐵質雙層亞光密紋噴塑結構，鋁合金面板，為實訓掛箱提供交流電源、直流穩壓穩流電源，具體功能如下：

1、外部電源輸入指示燈亮（提醒操作者外部電源已與實訓臺接通）。

2、推上三相漏電開關，三相電源向實訓掛箱等供電，三只450V電壓表指示輸出線電壓。

3、低壓交流電源：輸出3V、6V、9V、12V、15V、18V、24V低壓交流電源。

4、提供～220V插座2只，為外部設備提供工作電源。

5、直流穩壓穩流電源：電壓0-30V連續可調，內置式繼電器自動換檔，多圈電位器連續調節，輸出電流2A，具有預設式限流保護功能。

6、固定低壓直流電源：+5V、±12V有過載保護

7、恒流源：4mA-20mA連續可調一路

（二）實訓掛箱及器材配備

1、SY-61維修電工實訓掛箱（一）

2、SY-62維修電工實訓掛箱（二）

3、SY-63維修電工實訓掛箱（三）

4、SY-64維修電工實訓掛箱（四）

5、SY-65維修電工實訓掛箱（五）

6、DW-PLC可編程控制器實訓組件：提供三菱FX1N-24mR-001型主機及配套轉換接口，SC-09編程電纜。

7、工控組態軟件一套：

打開軟件編程環境，任何實訓都可以編輯出形象直觀動感強、數字效果好的組態棒圖，并進行實訓動態跟蹤教學。

8、PLC仿真實訓軟件一套：

（1）通過PLASH虛擬環境實時顯示PLC的運行狀態

（2）可以實現PLC虛擬接線，并對接線進行錯誤檢查

（3）PLC編程訓練、PLC程序編寫測試等功能

（4）實現PLC運行模擬，對錯誤程序進行檢查

9、變頻器實訓掛箱

配置三菱FR-S520變頻器，帶有RS485通訊接口及BOP操作面板。

10、單片機實訓掛箱

配備51/96/8088/8086等CPU單片機、微機全部軟硬件。

11、九孔實中板2塊

12、電阻、電位器、電容、二極管、三極管、可控硅等器材一批。

13、電機導軌及光碼盤測速系統

含光碼盤測速系統（配有進口光電編碼器）一套、不銹鋼導軌一幅。

14、三相鼠籠異步電動機120WY接法220V1臺

15、三相鼠籠異步電動機180WY/△380V1臺

16、安全配備滅火器1臺

（三）實訓桌

鋁木結構，桌面為防火、防水、耐磨高密度板，造型美觀大方，堅固耐用。

四、高級維修電工實訓考核裝置實訓項目：

（一）電拖部分

1.三相電機直接啟動控制

2.三相電機點動控制

3.三相電機自鎖運行控制

4.帶電流表的點動與連續運行控制

5.帶電能表的兩地控制

6.單向運行反接制動控制

7.時間繼電器控制電動機Y/△降壓起動控制

8.工作臺自動往返行程開關控制

（二）PLC綜合實訓

1.PLC認識實訓（軟硬件結構、系統組成、基本指令練習、接線、編程下載等）

2.PLC仿真實訓

3.PLC控制實訓臺三相異步電動機正反轉控制

4.PLC控制實訓臺三相異步電動機Y/△啟動控制

5.PLC控制實訓臺三相異步電動機降壓啟動控制

6.PLC控制實訓臺三相異步電動機能耗制動控制

7.PLC控制實訓臺三相異步電動機自鎖運行控制

（三）基于變頻器的電機拖動與控制實訓

1．變頻器功能參數設置與操作

2．變頻器報警與保護功能

3．多段速度選擇變頻調速

4．外部端子點動控制

5．控制電機正反轉運動控制

6．控制電機運行時間操作

7．瞬間停電變頻器參數設定

8．外部電壓變頻調速

9．三相異步電動機的變頻開環調速

（四）PLC、變頻器的電機的拖動控制實訓

1.基于PLC通信方式的多段速選擇變頻調速

2.基于PLC通信方式的變頻器開環調速

3.基于PLC通信方式的變頻器閉環調速

（五）單片機技能實訓

A、MCS-51單片機實訓

軟件部分

1.清零程序

2.拆字程序

3.拼字程序

4.數據區傳送子程序

5.數據排序實訓

6.查找相同數個數

7.無符號雙字節快速乘法子程序

8.多分支程序

9.脈沖計數（定時/計數實訓）

10.電腦時鐘（定時器、中斷器綜合實訓）

11.二進制轉換到BCD

12.二進制轉換到ASCII

13.八段數碼管顯示

14.鍵盤掃描顯示實訓

硬件部分

1.P1口亮燈實訓

2.P1口轉彎燈實訓

3.P3.3輸入，P1口輸出

4.工業順序控制（中斷控制）

5.8255A.B.C輸出方波

6.8255PA口控制PB口

7.8255控制交通燈

8.簡單I/O口擴展實訓

9.A/D轉換實訓

10.D/A輸出方波

11.電子音響

12.繼電器控制

13.步進電機實訓

14.8253方波

15.串并轉換實訓

16.外部存儲器擴展實訓

17.MCS-51串行口應用實訓㈠——雙機通信

18.MCS-51串行口應用實訓㈡——與PC機通信

19.溫度閉環控制

20.小直流電機調速實訓

21.外部中斷（急救車與交通燈）

B、8088/8086系列微機實訓

軟件部分

1．清零程序

2．拆字程序

3．拼字程序

4．數據區移動

5．數據排序實訓

6．找“零”個數

7．32位二進制乘法

8．多分支程序

9．顯示子程序

10．鍵盤掃描顯示實訓

11．二進制轉換到BCD

12．二進制轉換到ASCII

硬件部分

1．8255并行口實訓㈠：A.B.C口輸出方波

2．8255并行口實訓㈡：PA口控制PB口

3．8255并行口實訓㈢：控制交通燈

4．簡單I/O口擴展

5．A/D轉換實訓

6．D/A轉換實訓㈠：輸出方波

7．D/A轉換實訓㈠：輸出鋸齒波

8．8259中斷控制器實訓

9．定時／計數器：8253方波

10．繼電器控制

11．8251串行通信實訓㈠：自發自收

12．8251串行通信實訓㈡：與PC通信

13．步進電機控制

14．小直流電機調速實訓

15．溫度閉環控制

16．音頻驅動實訓

C、MCS-96單片機實訓

軟件部分

1．清零程序

2．拆字程序

3．拼字程序

4．數據區傳送子程序

5．數據排序實訓

6．查找相同數個數

7．無符號雙字節快速乘法子程序

8．多分支程序

9．定時器1實訓——定時中斷

10．定時器T1和T2同時產生中斷

11．80C196外部中斷實訓

12．80C196軟件方法產生中斷

13．利用HSI測脈沖寬度

14．利用HSI測量單脈沖寬度

15．利用HSO產生單脈沖

16．利用HSO產生連續脈沖

17．軟件定時器

18．80C196A/D轉換實訓

19．利用80C196的PWM產生各種波形

20．二進制轉換到BCD進制轉換到ASCII

硬件部分

1．P1口亮燈實訓

2．P1口轉彎燈實訓

3．P2.6輸入，P1口輸出

4．工業順序控制

5．8255A.B.C輸出方波

6．8255PA口控制PB口

7．8255控制交通燈

8．簡單I/O口擴展實訓

9．A/D轉換實訓

10．D/A輸出方波

11．繼電器控制

12．8253方波

13．80C196串行口實訓

14．LED七段數碼管顯示實訓

15．鍵盤顯示綜合實訓

16．音頻驅動實訓

17．步進電機實訓

18．直流電機實訓

19．外部中斷（急救車與交通燈）

（六）室內照明配電

1.插座和一個開關控制一盞燈

2.日光燈線路的接線

3.聲控開關控制白熾燈電路的接法

4.單相電度表直接接線電路

5.配電板的安裝

6.兩地控制一盞燈的接法

（七）電子技術綜合訓練

1.單相橋式整流電路

2.串聯可調穩壓電源電路

3.晶閘管測試電路

4.晶閘管可控整流

5.電子門鈴電路

6.電子報警器電路

7.光控燈路燈自動開關電路

8.電子催眠器電路

（八）安全急救演示

（九）消防技能的認識與掌握（教師演示）

TRYGY-01A電子技能及生產工藝流水線創新實訓裝置

一、電子技能及生產工藝流水線創新實訓裝置簡介

TRYGY-01A電子技能及生產工藝流水線創新實訓裝置是根據廣大工廠的生產線流程崗位和《中等職業學校電工電子類專業教學儀器設備配置標準》及各類院校職業教育的教學和實訓的迫切要求而研制。學生通過具體的實踐流程操作，既能學會一般電子產品的工藝設計知識，同時通過電子產品的制作，掌握基本操作技能：安全操作、元器件及其封裝的識別；元器件的裝接、焊接、調試、故障排除。掌握SMT（表面貼裝技術）、波峰焊及線路板的設計制作技能。讓學生在校期間就有貼近工業現場的實際操作訓練，加強學生動手能力，創新能力和運用所學知識能力的培養，達到工程訓練目的。電子技能及生產工藝流水線創新實訓裝置是技工學校、職業院校、職教中心電子類、電子電器類、電子信息類專業電子技能及電子生產工藝實訓理想教學設備。電子技能及生產工藝流水線創新實訓裝置,電子技能實訓臺,電子工藝實訓設備

二、電子技能及生產工藝流水線創新實訓裝置特點

1、通用性強：即可通過實訓臺的編制組成多種產品生產流水線，完成產品的電子工藝實訓，也可單臺獨立作為電子技能實訓使用。

2、綜合性強：可作為電子、電工、機械等專業課程的實訓、可作手工焊接實訓、SMT焊接實訓、電子裝配實訓、整機裝配維修實訓等。

3、功能齊全：提供穩壓電源、交流低壓電流、函數發生器、蜂鳴器、多路插座、調壓器等，為電子產品的測量調試和開發新產品提供豐富的資源。安裝日光燈照明、看板（用來夾資料）、儀器架、工具架。

4、創新性：提供多種電子元器件和電子產品裝配工具，不但能鍛煉學生的裝配調試技能，還可以在現有產品的基礎上進行二次開發：課程設計、畢業設計、電子競賽課題，以培養學生的創新能力。

5、配套實訓資料豐富：每塊所提供的實訓板都有元器件清單、裝配圖、指導書，完成學生對認識、設計、焊接、調試、整機檢修等多種技能工藝的實訓。

三、電子技能及生產工藝流水線創新實訓裝置技術性能

（一）輸入電源：單相三線220V±10%50Hz

（二）輸出電源：

1.直流穩壓電源：二路0-30V穩壓直流電源輸出，內置式繼電器自動換檔，多圈電位器連續調節，最大輸出電流2A，具有預設式限流保護功能，數字顯示電流電壓；

2.低壓交流電源輸出：3V、6V、9V、12V、15V、18V、24V交流輸出、電流2A；

3.函數發生器：輸出正弦波、三角波、方波、頻率范圍5Hz-550KHz；頻率有表指示。

4.單次脈沖輸出：每拔一次開關即可輸出一組正負脈沖；

5.音頻功率放大器：內置喇叭，音頻可調，在調試中可作信號尋跡使用。

（三）工作環境：溫度-10℃～+40℃

（四）裝置容量：＜500VA

（五）實訓臺外形尺寸：1200mm×750mm×2000mm

四、實訓臺的構成

實訓臺由實訓桌、控制柜、功能屏、實訓線路板（包括元器件）、工具包等組成。

（一）實訓桌：鋼木結構，桌面為防靜電、耐磨材料制成。

（二）控制柜：提供交直流電源、信號源、安全插座等。

（三）電源總控臺：最多能同時控制40臺實訓臺電源，具有漏電、過載保護功能，一個實訓室配備1臺；

（四）工具套件：MF-47萬用表1只、剝線鉗1把、尖嘴鉗1把、斜口鉗1把、大小+字螺絲刀各1把、大小-字螺絲刀各1把、鑷子1把、剪刀1把、烙鐵1把、吸錫器1把、熱臺撥放臺1臺、放大鏡臺燈1只、焊錫絲、松香若干。

（五）實訓線路板（套件）：實訓線路涵蓋數字電路、模擬電路、機、電、聲、光、磁控制。

序號	名稱	實訓目的
1	三端穩壓電源	掌握三端穩壓模塊的接線方法及應用；
2	串聯型直流穩壓電源	掌握串聯型直流穩壓器的調試方法；
3	低頻信號電壓放大器	掌握放大器的工作原理、裝配焊接工藝、調試方法；
4	具有負反饋信號放大器電路	掌握負反饋信號放大器的工作原理、裝配焊接工藝、調試方法；
5	文氏橋振蕩器的焊接與制作	掌握運放741工作特點及文氏振蕩器的工作原理；
6	電池電壓監視電路	熟悉應用廣泛的電壓監視器的工作原理及制作方法；
7	電子催眠器	掌握單結管的工作原理及應用；
8	模擬“知了”電子電路	掌握多諧振蕩器和音頻振蕩器的工作原理及應用；
9	實用聲控、光控節電照明燈電路	掌握555時基集成電路、可控硅、聲、光元器件的綜合實際應用及焊接、調試技能和綜合訓練；
10	語音報警喇叭	掌握門鎖防盜報警器電路的工作原理；
11	邏輯測試器	了解集成運放LM324的具體應用，熟透邏輯測試器的電路結構和工作原理；
12	正負脈沖信號	掌握正負脈沖的工作原理及集成的功能特性；
13	智力競賽搶答器	了解晶閘管的特性及應用，掌握晶閘管構成的多路搶答器的工作原理，進一步熟悉電子電路的裝配、調試、檢修方法；
14	水位報警器	熟悉數字集成與非門電路的應用，掌握電路的工作原理；
15	迷你閃光彩燈	熟悉彩燈控制原理，使學生進一步熟悉電子電路的制作工藝；
16	光控音樂門鈴	了解音樂集成塊和光敏三極管的具體應用，熟悉光控音樂門鈴的電路結構和工作原理；
17	實用模擬自然風控制器	掌握NE555和晶閘管構成的模擬自然風控制器工作原理，進一步熟悉電子電路的裝配、調試、檢測方法；
18	臺燈調光器	了解晶閘管和單結晶閘管的特性與應用，掌握晶閘管和單結晶體管構成的臺燈調光電路的工作原理；
19	實用CMOS觸摸鎖鑰	了解CMOS反相器的特性及在控制電路中的應用，掌握觸摸鎖鑰電路工作原理；
20	自動充電器	掌握變壓器、繼電器在電路中的運用，及該電路的工作原理；
21	分立AM收音機	六管超外差便攜式，掌握收音機的工作原理及調試方法；
22	集成FM收音機	SMT貼片式元件，電調諧，掌握貼片的焊接方法及工藝要求；
23	數字萬用表	三位半顯示，可測電壓、電流、電阻、晶體管；
24	機器貓	機、電、聲、光、磁結合，可以通過聲、光、磁三種方式讓機器貓動起來，通過制作完成EDA實踐的全程訓練過程。
