電工教學實驗臺,電工電拖實驗實驗設備
來源： 作者： 發布時間：2020-6-5 16:14:11

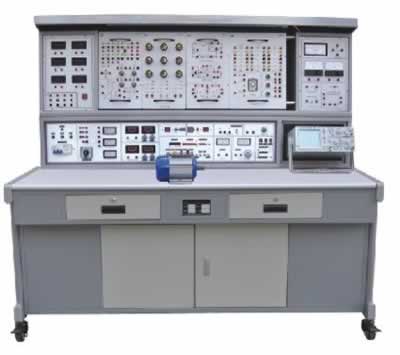

一、立式電工教學實驗臺簡介：
TRY-528立式電工教學實驗臺電工實驗器件采用適應性強的模塊式掛箱；在實驗屏上完成實驗，實驗方法靈活，動手能力強，實驗連線接點接觸可靠，符合不同深度，不同廣度的教學要求。根據實驗電路在通用電路板上拼插實驗電路，實驗元件制成透明盒體，直觀性好，盒蓋印有永不褪色元件符號，線條清晰美觀。盒體與盒蓋結合采用較科學的壓卡式結構，維修、更換元件拆裝方便。該實驗臺結構合理，學校可隨時按需要增添新的模塊掛箱，靈活、經濟。
二、實驗臺、實驗屏和實驗操作桌結構及功能：
1、實驗臺構成與性能
1.1.電源及參數
1.1.1輸入電源:三相四線電源，輸入時指示燈亮
1.1.2電源輸出：有保險絲和漏電保護開關二級保護功能。
A組:單、三相可調交流電源，提供三相0～380V連續可調的交流電源，同時可得至0～250V單相可調電源(配有一臺1.5KVA的三相自耦調壓器，配有三只指針式交流電壓表，指示調壓器輸出電壓)。
B組:低壓交流電壓3－24V分七檔可調，最大輸出電流1.5A，電流表指示。
C組:低壓直流穩壓電源，電壓5V，電流0.5A，電流表指示。
D組:雙路穩流穩壓電源，二路輸出電壓均為0～30V，由多圈電位器連續調節，輸出最大電流為1.5A，每路電源輸出有0.5級數字電流表、電壓表指示。電壓穩定度<10－2，負載穩定度<10－2，紋波電壓:<5mV。
E組:單相交流市電輸出，供用戶自備設備使用。
1.2函數信號發生器:
1.2.1波形:正弦波、三角波、方波脈沖波、鋸齒波、TTL方波、矩形波。
1.2.2頻率范圍:由0.1Hz到2MHz，分七個頻率檔級。
1.2.3正弦波失真度:10-30Hz<3%30Hz-100KHz≤1%
1.2.4方波響應:前沿/后沿≤100nS（開路）
1.2.5最大輸出幅度(開路)：f 1.2.6直流偏置(開路)：±l0V 1.2.7輸出阻抗Z：Z0=50Ω±5Ω 1.2.8占空比:脈沖與鋸齒波上升、下降沿可連續變化，范圍10%～90％。 1.2.9壓控振蕩(VCF)：加外加直流電壓0—±5V變化時，對應的頻率變化大于l00:1。 1.2.10輸出衰減:20dB40dB60dB 1.3頻率計數器: 1.3.1測頻范圍:lHz～l00MHz。 1.3.2閘門時間:0.01S、0.1S、1S、10S 1.3.3輸入阻抗(AC耦合)：電阻分量約500KΩ，并聯電容約100P。 1.4單次脈沖:每次可輸出一對正負脈沖。 1.5音頻功率放大器：輸入音頻電壓不低于10mV，輸出功率不小于1W，音量可調，內有喇叭，用于放大電路擴音，也可作信號尋跡。 1.6七段譯碼器：3組七段譯碼器及對應譯碼顯示數碼管。 1.7絕緣電阻：>5MΩ 1.8漏電保護：漏電動作電流≤30MA ２、實驗屏： 2.1外測直流電流表：精度０.５級，三位半數字式顯示，測量范圍０～1000uA。 2.2外測直流電流表：精度０.５級，三位半數字式顯示，測量范圍０～10mA。 2.3外測直流電流表：精度０.５級，三位半數字式顯示，測量范圍０～100mA。 2.4外測直流電流表：精度０.５級，三位半數字式顯示，測量范圍０～1000mA。 2.5外測交流電流表：精度０.５級，三位半數字式顯示，測量范圍０～100mA。 2.6外測交流電流表：精度０.５級，三位半數字式顯示，測量范圍０～1000mA。 2.7四路電流插座：與配備的電流插頭配套使用，在實驗中實現一表多測。 2.8指針式功率因數表：外測實驗電路功率因數，2.5級。 2.9指針式±100uA電流表，1.5級，外測。 2.10指針10mA電流表，1.5級，外測。 2.11實驗變壓器：100W，220V/36V+110V，接線端已由面板接線柱引出，實驗方便。 2.12日光燈照明、實驗二用電路：由選擇開關控制日光燈為實驗用或照明用。實驗端口已通過接線柱引出，鎮流器、日光燈、啟動器已裝在實驗屏內。 2.13實驗屏中部：實驗模塊掛箱實驗時安放位置。掛箱調換，安放方便。 3、實驗操作桌：加強型雙面防火板制成，不變形、不褪色，造型美觀大方，左右有抽屜，存放工具，下邊為存放柜，用于存儲元器件。 三、立式電工教學實驗臺構成與配備 （1）構成：實驗裝置由實驗屏、實驗模塊掛箱、實驗操作桌構成。一臺二座，規格：160×70×172cm 1、實驗屏：左側為測量電表及電流插座，右測為實驗變壓器，日光燈實驗電路、功率因數表等，中部為實驗時放置掛箱。 2、實驗臺：由電源、信號源、安全保護裝置構成。 3、實驗操作桌：桌面實驗時放置實驗器件，下部為儲存柜儲存實驗器件用。 4、實驗模塊掛箱： TRY-01電流源—電壓源轉換電路、受控源特性實驗電路、直流實驗電路組成。 TRY-02由常用分立元件，RC選頻網絡測定單元組成。 TRY-03三相負載 TRY-04繼電控制一單元 TRY-05繼電控制二單元 （2）實驗器材配備(每臺2座)： 1臺180W三相電動機，1只MF500萬用表，2套電烙鐵及烙鐵架，40根疊插式實驗連接線，1套工具，2張學生凳。 （3）用戶自備教學器材：示波器（型號不限），毫伏表，滑線變阻器。 四、立式電工教學實驗臺實驗項目： 1．常用電工儀表的使用 2．線性元件與非線性元件的伏安特性 3．直流電路電壓與電位的研究 4．基爾霍夫定律的驗證 5．迭加原理與互易定理的驗證 6．代文寧定理與諾頓定理的驗證 7．電壓源與電流源的等效變換 8．受控源的研究 9．一階電路的響應 10．二階電路的響應 11．研究LC元件在直流電路和交流電路中的特性 12．交流電路參數的測量 13．正弦交流電路RLC元件的特性 14．RL及RC串聯電路實驗 15．RLC串聯諧振電路 16．日光燈電路連接 17．改善功率因數實驗 18．互感的測量 19．三相電路及功率的測量 20．R-C選頻網絡實驗 21．二端口網絡的研究 22．單相變壓器實驗 23．三相異步電動機的使用與起動 24．三相異步電動機的正、反轉 25．三相異步電動機的Y-△起動 26．三相異步電動機的順序控制 27．三相異步電動機的能耗制動 配置清單（每臺）： 元件名稱 型號 數量 備注 掛箱 電流源—電壓源轉換電路、受控源特性實驗電路、直流實驗電路組成 TRY-01 1 由常用分立元件，RC選頻網絡測定單元組成 TRY-02 1 三相負載 TRY-03 1 繼電控制一單元 TRY-04 1 繼電控制二單元 TRY-05 1 交流電機 180W 1 工具 萬用表 MF47 1 數字萬用表 DT890B+ 1 尖嘴鉗 1 電烙鐵 2 烙鐵架 2 螺絲刀 3 剝線鉗 1 連接線 40 其他 實驗臺 1臺 實驗桌 1張 防腐皮 1張 凳子 2張
