TRY-E802自動接線式EDA實驗儀

一、自動接線式EDA實驗儀簡介：

TRY-E802自動接線式EDA實驗儀是一種多功能、高配置、高品質、具有自動接線功能的EDA教學與開發設備。實驗箱在提供的實驗示例中都可采用自動接線方式完成實驗,適用于高等院校的EDA教學、課程設計和畢業設計。

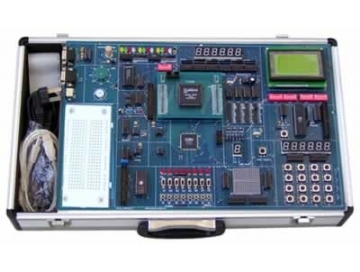

自動接線式EDA實驗儀

二、自動接線式EDA實驗儀特點

1．無連線操作方式，系統的實驗電路結構是可控的，采用“多任務重配置”設計方案。即可通過模式選擇鍵MODESELECT，使之自動改變連接方式以適應不同的實驗需要，使學生從傳統的硬件連線搭試方式轉到軟件設計、仿真調試電路系統的實驗方式，使傳統硬件設計方式用EDA技術實現。

2．對于不同的目標芯片可配不同的適配座。可用的目標芯片包括Altera、Lattice、Xilinx等著名FPGA/CPLD廠商幾乎所有CPLD、FPGA等EDA器件。

3．混合電壓系統，具備對5V、3.3V、2.5V、1.8V不同核芯電壓的CPLD/FPGA器件進行在線編程下載和配置。

4．實驗系統配置標準規范：擁有豐富的外圍硬件接口資源，同時，還配置了標準的擴展接口，可以完成各類常規和典型的EDA相關實驗。

(5)系統配有單片機管理系統和128*64LCD,實時提供相關信息。用戶可根據需要對管理信息修改。

三、自動接線式EDA實驗儀硬件配置：

1.主板可與多種下載板相適配	2.6位動態掃描顯示電路
3.6位靜態鎖存顯示電路	4.12位發光二極管顯示電路
5.8位二檔開關及其電平指示電路	6.8位按鍵開關電路
7.一個16*16的點陣顯示	8.一個12864C的液晶顯示
9.一個串行A/D轉換器TLC549	10.一個串行D/A轉換器TLC5620
11.A/D轉換器ADC0809	12.D/A轉換器DAC0832
13.時鐘信號源：24MHZ、12MHZ、6MHZ、4M、1M、500KHZ、8KHZ、4KHZ、1KHZ、128HZ、64HZ、8HZ、4HZ	14.MCS-51單片機總線接口電路（AT89S52）
15.40芯I/O擴展接口	16.一個5V揚聲器
17.一個四相步進電機	18.一個5V直流電機
19.0~5V電位器	20.一個4*4小鍵盤
21.配有32K存貯器27C256	22.一個串行總線存儲器93C46
23.PS/2鍵盤接口	24.VGA視頻接口
25.RS232串行通信接口;

主要實驗課題

<一>基本實驗：

<二>模塊實驗：
