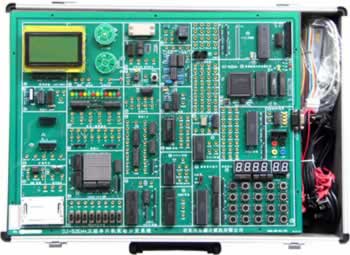

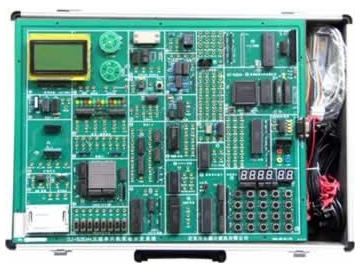

TRY-52EH+萬能單片機實驗開發系統

一、萬能單片機實驗開發系統簡介

TRY-52EH+萬能單片機實驗開發系統是《MCS-51單片機原理與接口》《單片機控制技術》《自動化控制》《EDA》等課程教學的最佳配套實驗設備。在TRY52EH基礎上精心改版，以小系統、多功能、易擴展為設計思想，主板以《TRY-51系列單片機實驗指導書》基礎實驗為主，增加地址總線、數據總線、控制總線引出和擴展單元（區），這樣學校可以從需要出發，選配各種擴展模塊，為各類院校的教學實驗、課程設計、畢業設計提供了良好的實驗開發環境，也是科研、開發工作者的得力助手。

二、萬能單片機實驗開發系統組成：

·硬件：

（1）開發系統組成：單片機仿真接口（仿真器外接），用戶CPU（AT89S52），系統控制芯片（1032），64K程序存儲器（w27c512），64K數據存儲器（61256x2），開放式4*6鍵盤電路，開放式6位動態數碼管顯示電路，配有串口或USB通信方式，出廠配置為串口。

（2）輸入/輸出：128*64LCD圖文電路（或字符式1602LCD），單脈沖發生器，8MH時鐘分頻，8位開關邏輯電平輸入/輸出電路，排針∕鎖緊孔轉接口、16*16LED點陣電路，音頻功放，0～5V可調模擬量，PWM電路、射極跟隨器，ISP在線下載接口，打印口，用戶串行接口。

（3）常用接口芯片：RS232/485、74LS273、74LS244、8279、0832、0809、8253、8250、8251、8255、等；

（4）控制對象：喇叭、溫度18B20、IC卡讀寫、蜂鳴器、小型直流電機、步進電機、壓力傳感器、繼電器等；

（5）擴展單元接口：提供總線接口，可自行擴展設計或選配我公司各種擴展模塊。

（6）可選配邏輯分析儀；

·軟件：

系統配置2000/xp等操作平臺的單片機仿真調試軟件，支持匯編、C51語言編譯、調試；單片機在線下載軟件等。

·電源：

系統內置高性能直流穩壓電源。

·機箱：

系統配置輕便鋁合金箱子作為實驗儀機箱。

三、萬能單片機實驗開發系統主要特點

（1）仿真器外接：仿真器和實驗系統分開，實驗系統只留仿真器接口，仿真器可單獨使用。仿真器外接，配有Keil-c仿真器K51U或選配TRY-208和其它型號仿真器，仿真器特性詳見TRY-208/K51U產品介紹。

（2）仿真C8051F單片機（SOC）：選配TRY-C8051F仿真系統，可對嵌入式系統C8051F單片機（SOC）實驗、開發的。

（3）支持EDA開發：通過選配EDA擴展卡，實現EDA和單片機兩合一，可分別控制實驗電路。

（4）實驗開放性：實驗電路單元盡可能獨立開放,如開放式鍵盤,開放式顯示器,開放式串口等,為適應多種方式實驗提供可能。

（5）二次開發：系統將地址總線、數據總線、控制總線全部引出，主機板留有擴展單元，通過單片機仿真器調試用戶系統。

（6）在線下載：在線編程自動識別,無需開關切換，不需編程器，可直接燒錄AT89S5X單片機。

（7）二種工作方式：一是聯PC機運行，在與上位軟件聯機的狀態下，實現各種調試和行運的操作；二是脫機運行，系統配有管理監控，在無仿真器狀態下，系統自動切換到脫機管理狀態，用戶可輕松調用EPROM中的實驗程序完成實驗。另配有Labview虛擬儀器實驗例程

四、萬能單片機實驗開發系統實驗項目

(一)軟件實驗

(二)硬件實驗

(三)擴展卡實驗（選配）☆

（1）POD1擴展卡主持以下實驗：

·看門狗實驗

·紅外線遙控收發實驗

·165并轉串

·164串轉并

·查詢式鍵盤

（2）POD2擴展卡主持以下實驗：

·LM331V/F、F/V實驗

·138譯碼

（3）POD3擴展卡主持以下實驗：

·串行EEPROM93C46讀寫實驗

·I2CAT24C02讀寫實驗

·TLC549串行A/D轉換實驗

·TLC561510位D/A串行轉換實驗

·PCF8563I2C日歷時鐘實驗

（4）POD4擴展卡主持以下實驗：

·ISD1420語音錄放

（5）POD5擴展卡：

·40芯鎖緊大孔引出，擴展主板以外接口芯片用。

（6）POD1032擴展卡：

·主持Lattice公司：ISP1032E芯片實驗開發。

（7）POD1C3擴展卡：

·主持Atera公司：EP1C3T144芯片實驗開發。

（8）POD1C6擴展卡：

·主持Atera公司：EP1C6T144芯片實驗開發。

（9）CAN卡：CAN總線通訊接口實驗

（10）以太網卡：以太網TCP/IP協議接口實驗

（11）USB2.0卡：USB2.0通訊接口實驗。

(12)全向云臺控制實驗☆

(13)基于調制信號的光通信實驗☆

(14)數字電度表開發☆

說明：實驗項目打“☆”號為選配實驗。
