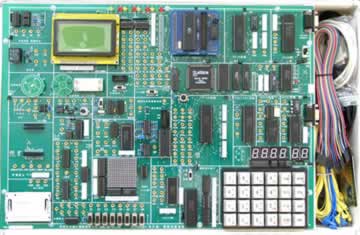

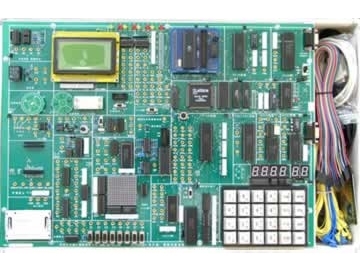

TRY-5286K＋單片機微機開發實驗儀

單片機微機開發實驗儀簡介：

TRY-5286K＋單片機微機開發實驗儀是《MCS-51單片機原理與接口》、《單片機控制技術》、《十六位微機原理與接口》、《自動化控制》等課程教學的最佳配套實驗設備，為各類院校的教學實驗、課程設計、畢業設計提供了良好的實驗開發環境，也是科研、開發工作者的得力助手。

一、單片機微機開發實驗儀系統組成：

·硬件：

（1）仿真器與單片機微機系統擴展：51CPU卡，8088CPU，64K程序存儲器，64K數據存儲器，開放式4*6鍵盤電路，開放式6位動態數碼管顯示電路，配有串口或USB通信方式，出廠配置為串口。

（2）輸入/輸出：128*64LCD圖文電路（或字符式1602LCD），16*16LED點陣電路，

開關邏輯電平輸入/輸出，8MHZ時鐘與分頻，單脈沖發生器，ISP在線下載接口。

（3）常用接口芯片：8250、8251、8253、8255、8279、0809、0832、74LS273、74LS244、8237、8259、RS232/485等；

（4）控制對象：小型直流電機、步進電機、溫度、壓力、繼電器、電子音響喇叭、IC卡讀寫等；

·軟件：

實驗系統配置Win98/2000/xp等操作平臺的單片機、微機仿真調試軟件，支持匯編、C51、C語言編譯、調試；單片機在線下載軟件等。

·電源：

實驗系統內置高性能直流穩壓電源。`

·機箱：

實驗系統配置輕便鋁合金箱子作為實驗儀機箱。

二、單片機微機開發實驗儀主要特點

（1）系統自動識別CPU：5286K＋是集51、8088二大系列CPU于一體的二合一實驗系統，內置8088實驗系統。該系統以8088實驗系統作為基板，自成一體，可單獨作為8086微機原理和接口實驗使用；同時疊插51CPU卡，仿真器外置，構成51單片機實驗開發系統，結構緊湊，資源充分共享，CPU類型有1X2開關切換，無需插拔CPU卡！。（劃線部分是比5286K增強部分）。

（2）實驗開放性：實驗電路單元盡可能獨立開放,如開放式鍵盤,開放式顯示器,開放式串口等,為適應多種方式實驗提供可能。

（3）二次開發：主機板留有擴展單元，通過選配我廠提供擴展卡擴展實驗功能，或根據接口定義自行擴展。

（4）在線下載：不需編程器，可直接燒錄AT89S5X單片機。

（5）二種工作方式：一是聯PC機運行，在與上位軟件聯機的狀態下，實現各種調試和運行的操作；二是脫機運行，系統配有管理監控，在無仿真器狀態下，系統自動切換到脫機管理狀態，用戶可輕松調用EPROM中的實驗程序完成實驗。

三、單片機微機開發實驗儀實驗項目

51實驗部份

軟件實驗

硬件實驗

88實驗部份

軟件實驗：

硬件實驗：

擴展卡實驗（選配）☆

（1）POD1擴展卡主持以下實驗：

·看門狗實驗

·紅外線遙控收發實驗

·165并轉串

·164串轉并

·查詢式鍵盤

（2）POD2擴展卡主持以下實驗：

·LM331V/F、F/V實驗

·138譯碼

（3）POD3擴展卡主持以下實驗：

·串行EEPROM93C46讀寫實驗

·I2CAT24C02讀寫實驗

·TLC549串行A/D轉換實驗

·TLC561510位D/A串行轉換實驗

·PCF8563I2C日歷時鐘實驗

（4）POD4擴展卡主持以下實驗：

·ISD1420語音錄放（51/88）

（5）POD5擴展卡：（51/88）

·40芯鎖緊大孔引出，擴展主板以外接口芯片用。

（6）CAN卡：CAN總線通訊接口實驗

（7）以太網卡：以太網TCP/IP協議接口實驗

（8）USB2.0卡：USB2.0通訊接口實驗。

說明：實驗項目打“☆”號為選配擴展卡實驗（無注明僅供51使用）。
