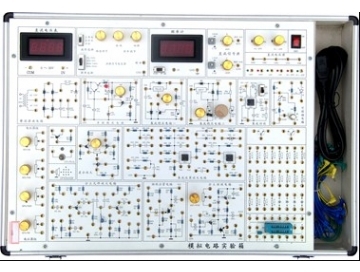

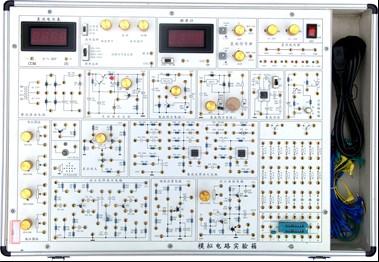

TRY-DL08電路原理與模擬電路綜合實驗箱

實驗箱是根據的《高等工業學校電子技術基礎》教學大綱中確定的教學實驗要求為基礎，汲取了眾多專業教師的教學經驗，并綜合了眾多同類產品的優點而設計的。它涵蓋了《模擬電子技術基礎》課程全部實驗內容，也可完成《電路分析》課程的大部分實驗，既為初學者提供了驗證性實驗電路，又為課程設計提供了擴展平臺。

一、實驗箱系統特點

1、擴展性強,實驗電路采用單元電路方式設計，單元電路即基本實驗電路，再外接其他元件為該電路參數，或與其他的單元電路組合，完成不同的實驗要求；配合擴展區，還可以完成電路分析課程的實驗。

2、實驗原理圖都印刷在實驗板表面，實驗電路由學生按照實驗原理圖進行搭建，既培養了學生的獨立思維能力及動手能力，也增強了該實驗箱的適用性、擴展性。

3、大部分元器件安裝在實驗板正面，增加了學生的感性認識；

4、實驗連線插孔采用疊插自鎖式鍍金插孔，通過焊接固定在實驗板上，不松動，不氧化，壽命長，連接可靠，維修方便、簡捷；

5、分立元件接插區，可接插電阻、電容、二極管、三極管，集成電路等，可進行課程設計實驗，有三極管、可擴展場效應管，運算放大器的加減法、濾波、波形產生、微分積分比較、信號調整等電路功能。

6、電源輸出均有過流保護，自動恢復功能。

7、實驗箱由一體型鉛合金型材制成，箱體牢固可靠，不變形，重量輕，絕緣安全性能好，開關箱蓋方便可靠，外型美觀，造型氣派。

8、系統配有“電路設計與仿真軟件—Electronics.Workbench.Multisim.v9.0”。幫助學生在自行設計實驗電路時先進行仿真試驗，以提高設計成功率。

二、實驗箱系統組成

1、電源：輸入：AC 220V±10%，50HZ

         輸出：※DC：+5V，DC I≥1A

※DC：-5V，DC I≥0.5A

               ※DC：±12V，DC I≥0.2A

               ※DC：-5V～-12V可調， I≥0.2A

※DC：＋5V～＋27V可調，DC I≥0.2A

               以上各路輸出均有過流保護，自動恢復功能；

※AC V:7.5V×2；AC I≥0.15A

2、直流信號源：

 雙路 –0.5V～＋0.5V；–5V～＋5V兩檔連續可調；

3、函數發生器：輸出頻率：2Hz～90KHz，分四檔；

可輸出 方波：  0～20V

三角波：0～15V

正弦波：0～10V

4、數字頻率計（0～300KHz）

5、數字直流電壓表（0～30V）

6、分立元件電路

（1）整流、濾波和串聯穩壓電路；      （2）單級放大電路；

（3）兩級阻容耦合放大電 路；        （4）負反饋放大電路；

（5）射極跟隨器；                                 （6）差動放大電路；

（7）互補對稱功放電路；                       （8）場效應管電路；

（9）可控硅電路；                                 （10）電阻、電容和二、三極管等組成；

（11）電位器組、12V燈泡、揚聲器。

7、集成模擬電路

（12）兩個獨立的運算放大器(741)；      （13）集成功放(LM386)；

（14）集成穩壓電路

8、分立元件接插區，

（1）提供20個阻容元件、2個三極管、4個二極管、穩壓管的接插座。

（2）提供1個20芯鎖緊插座，可插入單運放、雙運放、555時基電路等芯片。

增加這樣做主要是為了上學生自行設計實驗電路，自行搭建電路，培養學生的實踐能力。

9、實驗箱尺寸：510mm*330mm*100mm(長*寬*高)

三、實驗箱實驗項目

 （一）模擬電路實驗

1、常用電子儀器使用練習、用萬用表測試二極管、三極管

2、單級放大電路

3、兩級放大電路

4、負反饋放大電路

5、射極跟隨器

6、差動放大電路

7、比例求和運算電路

8、積分與微分電路

9、波形發生電路

10、有源濾波器

11、電壓比較器

12、集成電路RC正弦波振蕩器

13、集成功率放大器

14、整流濾波與并聯穩壓電路

15、串聯穩壓電路

16、集成穩壓器

17、RC正弦波振蕩器

18、LC振蕩器及選頻放大器

19、電流/電壓轉換電路

20、電壓/頻率轉換電路

21、互補對稱功率放大器

22、波形變換電路

23、場效應管實驗

24、可控硅實驗電路

綜合實驗：

25、函數信號發生器的組裝與調試

26、溫度監測及控制電路

27、用運算放大器組成萬用電表的設計與調試

（二）電路分析實驗

1、線性與非線性元件的伏安特性。

2、典型電信號的觀察和測量（如電壓、電流等）。

3、RC一階電路的響應測試。

4、二階電路的響應測試。

5、RC選頻網絡特性測試。

6、R、L、C串聯諧振電路的研究。

7、R、L、C并聯諧振電路的研究。

8、戴維南定理和諾頓定理驗證實驗

9、雙口網絡測試。

10、微分電路研究

11、積分電路研究。
