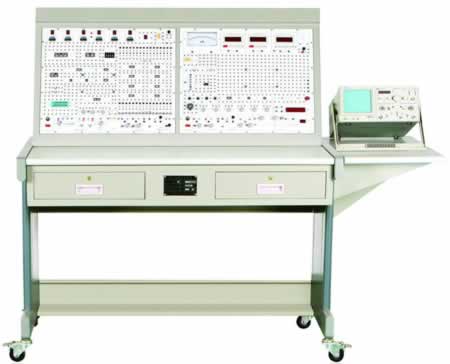

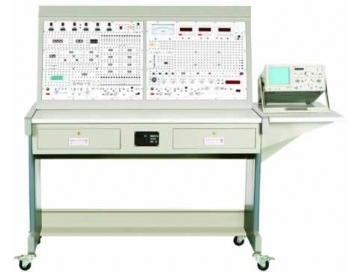

TRYDZ-01電子學綜合實驗裝置

一、電子學實驗裝置概述

TRYDZ-01電子學綜合實驗裝置是依據目前我國“模擬電子技術”、“數字電子技術”、“EDA技術及其應用”教學實驗大綱的要求，及各高等院校對該教學實驗設備的需求和建議，由本公司開發的新一代實驗裝置。

實驗臺能對上述課程的全部實驗項目和課程設計進行實驗操作，完全符合實驗教學大綱的要求，同時為高層次的數字系統的設計開發實驗及教師、研究生開發新實驗和進行科學研究提供良好的工作條件。

實驗設備特別適用于現有院校“模電”、“數電”實驗室的更新改造；為職業學院、中專、職校等新建或擴建實驗室，迅速開設實驗課提供了理想的實驗設備。

二、電子學綜合實驗裝置特點

1、通用性強本裝置綜合了目前國內各類學校電子類課程的實驗內容，故能滿足各類學校相應課程的實驗教學，實驗的深度與廣度可根據需要作靈活調整。

2、配套性強從儀器儀表、專用電源到實驗連接專用導線等均配套齊全，其性能、精度及規格均密切結合實驗的需要進行配套。

3、可靠性強設有大量可靠的鍍銀長紫銅管，用作插電阻、電容、電子學綜合實驗裝置電位器、三極管和穩壓塊等，實驗時接觸可靠；可靠的圓腳集成塊插座和紫銅管插座等均與防轉插座內部連好，實驗導線采用高檔彈性直插導線，接觸性能良好。

4、直觀性強面板示意、圖線分明；面板布置合理，查線方便，學生可獨立操作實驗，有利于提高學生實際動手能力。

三、電子學綜合實驗裝置技術性能

1、輸入電源：單相三線220V±10%50Hz

2、工作環境：溫度-10℃～+40℃相對濕度＜85%(25℃)海拔＜4000m

3、裝置容量：＜200VA

4、外形尺寸：155×80×123cm3

四、電子學綜合實驗裝置功能

本實驗臺能提供實驗所需的直流電源、交流電源、信號源（示波器自備）。

本裝置能對“模擬電子技術”、“數字電子技術”、“EDA技術及其應用”的教學實驗和課程設計進行實驗操作，同時能滿足有關科研需求。

五、電子學綜合實驗裝置配置

本實驗臺主要由兩大部分組成,一部分為數電實驗功能板,另一部分模電實驗功能板,主要功能組成如下:

（一）數電實驗功能板:

直流穩壓電源壓電源:±5V/1A兩路;0.0～18V/0.75A連續可調兩路(通過適當的連接,可得到0～±18V及0～36V連續可調電源),+5V電源還設有短路報警、指示功能，以上電源均有短路軟截止自動恢復保護功能。

脈沖信號源：計數脈沖源0.5Hz～300kHz分檔連續可調；輸出四路BCD碼基頻、二十分頻、四分頻、八分頻，基頻輸出頻率分1Hz、1kHz、20kHz三檔粗調，每檔附近又可進行細調；正負各兩路輸出的單次脈沖源。

提供五功能邏輯筆、LED發光二極管報警指示燈電路、共陰數碼管一只、蜂鳴器報警指示、十六位開關電平輸出、十六位邏輯電平輸入指示、十六進制譯碼顯示器（六位）、撥碼盤、復位按鈕、楊聲器、音樂片及電位器等。

還設有高可靠圓腳集成塊插座（40P2只、28P1只、24P1只、16P5只、14P6只、8P2只）及鍍銀長紫銅管等，供插各種集成塊及器件等。

數電實驗功能板設有可裝、卸固定線路實驗小板的插座四只，可選購數字EDA下載板。

（二）模電實驗功能板：

直流穩壓電源：±5V/1A兩路，0.0～18V/0.75A連續可調兩路（通過適當的連接，可得到0～±18V及0～36V連續可調電源），±5V電源還設有短路報警、指示功能，每路電源均有短路軟截止自動恢復保護功能。

直流信號源：-5V～±5V連續可調電路。

交流電源：0V、6V、10V、14V抽頭電源一路，中心抽頭17V電源兩路，每路電源均有短路保護自動恢復功能。控制屏左右兩側設有220V單相三芯插座若干個。

函數信號發生器:本信號發生器是由單片集成函數信號發生器及外圍電路,數字電壓指示及功率放大電路等組合而成。其輸出頻率范圍為2Hz～2MHz，輸出幅度峰峰值換選擇，輸出頻率分七個頻段選擇，還設有三位LED數碼管顯示其輸出幅度（峰一峰值）。輸出衰減分0dB、20dB、40dB、60dB四檔，由兩個“衰減”按鍵選擇。

六位數顯頻率計：本頻率計的測量范圍為1Hz至10MHz，有六位共陰極LED數碼管顯示，閘門時基1S，靈敏度35mV(1-500kHz)//100mV(500kHz-10MHz)；測頻精度為萬分之二（10MHz）。將頻率計開關（內測/外測）置于“內測”，即可測量“函數信號發生器”本身的信號輸出頻率。將開關置于“外測”，則頻率計顯示由“輸入”插口輸入的被測信號的頻率。

直流數字電壓表：分200mV、2V、20V、200V四檔，直鍵開關切換，三位半數顯，輸入阻抗10MΩ，精度0.5級。

直流數字毫安表：分2mA、20mA、200mA三檔，直鍵開關切換，三位半數顯，精度0.5級。

設有1mA/100Ω鏡面指針式精密直流毫安表、繼電器、楊聲器、峰鳴器、振蕩線圈、可控硅、12V信號燈、功率電阻、橋堆、三極管、集成穩壓塊、電容、三極管、按鈕及電位器等。

模電實驗功能板設有可裝、卸固定線路實驗小板的插座四只，配有共射極單管放大器/負反饋放大器實驗板、射極跟隨器實驗板、RC正弦波振蕩器實驗板、差動放大器實驗板及OTL功率放大器實驗板共五塊，可采用固定線路及分立元件靈活組合進行實驗。另外，還可選購模擬EDA下載板。

實驗連接點、測試點采用高可靠自鎖緊防轉疊插座及測試彎針，設有高可靠圓腳集成塊插座（40P1只、14P1只、8P2只）及鍍銀長紫銅管等，供插各種集成塊、三極管、電容及電阻等器件，接觸性能良好，實驗可靠。

實驗功能板采用2mm厚的敷銅板制成，正面印有元器件圖形符號、字符及連線，反面是相應連線并焊好相應器件。

本實驗臺設有電流型漏電保護器，控制屏若有漏電現象，漏電流超過一定值，即切斷電源。

TRYDZ-01A雙組型模擬電子電路實驗裝置的技術性能及實驗功能與配備等同“TRYDZ-01型電子學綜合實驗裝置”中模電部分功能完全一樣，不同之處是本實驗臺配備兩套模電功能板，可以同時開設兩組模電實驗。

TRYDZ-01B雙組型數字電路實驗裝置的技術性能及實驗功能與配備等同“TRYDZ-01型電子學綜合實驗裝置”中數電部分功能完全一樣，不同之處是本實驗臺配備兩套數電功能板，可以同時開設兩組數電實驗。

六、電子學綜合實驗裝置基本實驗內容

本實驗臺提供模電、數電實驗指導書，具有相當的深度和廣度，各級各類學校可根據自己教學的需要進行選擇，還可以結合自己的需要進行改寫、擴充及開發其它新的實驗項目。

（一）模擬電路實驗

1.常用電子教學儀器的使用

2.晶體管共射極單管放大器

3.場效應管放大器

4.負反饋放大器

5.射極跟隨器

6.差動放大器

7.集成運算放大器指標測試

8.集成運算放大器的基本應用Ⅰ—模擬運算電路

9.集成運算放大器的基本應用Ⅱ—信號處理(有源濾波器)

10.集成運算放大器的基本應用Ⅲ—信號處理(電壓比較器)

11.集成運算放大器的基本應用Ⅳ—信號處理(波形發生器)

12.RC正弦波振蕩器13.LC正弦波振蕩器

14.函數信號發生器的組裝與調試

15.壓控振蕩器

16.低頻功率放大器Ⅰ—OTL功率放大器

17.期工程低頻功率放大器Ⅱ—集成功率放大器

18.直流穩壓電源Ⅰ—串聯型晶體管穩壓電源

19.直流穩壓電源Ⅱ—集成穩壓器

20.晶閘管可控整流電路

21.應用實驗—溫度監測及控制電路

22.綜合實驗—萬用電表的設計與調試

23.在系統可編程模擬器件設計實驗（配Lattice模擬可編程器件ispPAC20下載板）

（二）數字電路實驗

1.晶體管開關特性、限幅器與鉗位器

2.TTL集成邏輯門的邏輯功能與參數測試

3.CMOS集成邏輯門的邏輯功能與參數測試

4.集成邏輯電路的連接和驅動

5.組合邏輯電路的設計與測試

6.譯碼器及其應用

7.數據選擇器及其應用

8.觸發器及其應用

9.計數器及其應用

10.移位寄存器及其應用

11.脈沖分配器及其應用

12.使用門電路產生脈沖信號——自激多諧振蕩13.單穩態觸發器與施密特觸發器——脈沖延時與波形整形電路

14.555時基電路及其應用

15.D/A、A/D轉換器

16.智力競賽搶答裝置——綜合性實驗

17.電子秒表——綜合性實驗

18.三位半直流數字電壓表——綜合性實驗

19.數字頻率計——綜合性實驗

20.拔河游戲機——趣味性、綜合性實驗

21.隨機存取存儲器2114A及其應用——綜合性實驗

22.在系統可編程數字器件設計實驗（配Lattice公司4128V下載板）
