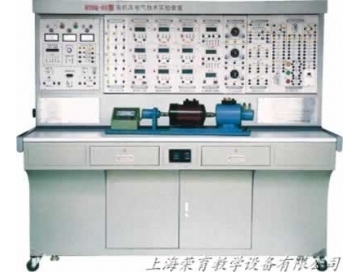

TRYDQ-01電機及電氣技術實驗裝置

一、電機及電氣技術實驗裝置簡介

TRYDQ-01電機及電氣技術實驗裝置綜合了目前我國高等院校“電機學”、“電機與拖動”、“控制微電機”、“電機控制”、“繼電接觸控制”、“可編程控制器技術”及“工廠電氣控制”等課程實驗大綱的要求。電機及電氣技術實驗裝置特別適用于高等院校現有的電機、電氣技術實驗設備的更新改造，同時也為中等專業學校、職業技術學院等新建或擴建實驗室，迅速開設實驗課提供了理想的實驗設備，為教師或研究生開發新實驗或進行科學研究工作提供良好的實驗條件。



二、電機及電氣技術實驗裝置特點

1、綜合性強:本實驗臺綜合了目前國內各類院校電機及電氣類課程的全部實驗項目。

2、適應性強:能滿足各類學校相應課程的實驗教學，實驗的深度與廣度可根據需要作靈活調整，普及與提高可根據教學的進程作有機地結合。裝置采用組件式結構，更換便捷，如需要擴展功能或開發新實驗，只需添加部件即可，永不淘汰。

3、整套性強:從教學儀器儀表、專用電源、電機及其它實驗部件到實驗連接專用導線等均配套齊全，配套部件的性能、規格等均密切結合實驗的需要進行配置。

4、直觀性強：各實驗掛件采用分隔結構形式，組件面板示意、圖線分明，各掛件任務明確，操作、維護方便。

5、科學性強：實驗臺占地面積少，節約實驗用房，減少基建投資；配套的小電機均經特殊設計，可模擬中小型電機的特性和參數；小電機耗電省，節約能源；實驗噪聲小，整齊美觀，改善實驗環境；電氣控制實驗，內容豐富，設計合理，除了加深理論知識外，還為學生走向社會打下良好的基礎；測量儀表采用指針式（帶超量程告警等）、數模雙顯、數字式、智能化及人機對話等相結合，密切結合教學實驗需要進行配置，使裝置測量手段現代化；設有定時器兼報警記錄儀，為學生實驗技能的考核提供一個統一的標準。

6、開放性強：控制屏供電隔離（浮地設計），并設有內、外電壓型漏電保護裝置和電流型漏電保護裝置，確保操作者的安全；各電源輸出均有監示及短路保護等功能，使用方便；各測量儀表均有保護功能。整套裝置經過精心設計，加上可靠的元器件質量及可靠工藝作為保障，產品性能優良，所有這些均為開放性實驗創造了條件，有利于提高學生分析問題和解決問題的能力。

三、電機及電氣技術實驗裝置技術性能

1、輸入電源：三相四線(或三相五線)～380V±10%50Hz

2、工作環境：溫度-10℃～+40℃相對濕度＜85%(25℃)海拔＜4000m

3、裝置容量：＜1.5KVA

4、重量：480Kg

5、外形尺寸：187×73×160cm3

四、電機及電氣技術實驗裝置實驗項目:

（一）直流電機實驗

1.認識實驗

2.直流發電機

3.直流并勵電動機

4.直流串勵電動機

（二）變壓器實驗

1.單相變壓器

2.三相變壓器

3.三相變壓器的聯接組和不對稱短路

4.三相三繞組變壓器

5.單相變壓器的并聯運行

6.三相變壓器的并聯運行

（三）異步電機實驗

1.三相鼠籠異步電動機的工作特性

2.三相異步電動機的起動與調速

3.單相電阻起動異步電動機

4.單相電容起動異步電動機

5.單相電容運轉異步電動機

6.雙速異步電動機

7.三相異步發電機

（四）同步電機實驗

1.三相同步發電機的運行特性

2.三相同步發電機的并網運行

3.三相同步電動機

4.三相同步電機參數的測定

（五）電動機機械特性的測定

1.直流他勵電動機在各種運轉狀態下機械特性

2.三相異步電動機在各種運行狀態下機械特性3.三相異步電機M-S曲線的測繪

（六）控制電機實驗

1.永磁直流測速發電機實驗

2.旋轉編碼器實驗

3.力矩式自整角機實驗

4.控制式自整角機實驗

5.正、余弦旋轉變壓器實驗

6.步進電動機實驗

7.直線電機實驗

8.交流伺服電機實驗

9.直流伺服電機實驗

10.高壓直流無刷電機實驗

（七）繼電接觸控制、電力拖動（電氣控制）實驗

1.三相異步電動機點動和自鎖控制線路

2.三相異步電動機的正反轉控制線路

3.三相異步電動機Y-Δ降壓起動控制線路

4.三相異步電動機能耗制動控制

5.兩臺三相異步電動機起動順序控制

6.三相線繞式異步電機起動控制線路

7.雙速異步電動機的控制線路

8.工作臺自動往返循環控制線路

9.兩地控制線路

10.C620車床電氣控制線路

11.電動葫蘆電氣控制電路實驗

12.X62W銑床模擬控制線路的調試分析

13.M7130平面磨床的電氣控制線路

五、裝置的配置及部件的選擇用戶根據需要完成的實驗內容不同，選擇需要的電機、實驗測量儀表組件、掛箱等也不一樣，本裝置大致可分成以下四種型號：

1、TRYDQ-01A電機及電氣技術實驗裝置

（DQ01、DQ02、DQ03、DQ05、DQ06、DQ07、DQ08、DQ09、DQ10、DQ11、DQ12、DQ14、DQ15、DQ16、DQ17、DQ18、DQ19、DQ20、DQ22*2、DQ44、DQ45、DQ25、DQ26、DQ27、DQ28、DQ29、DQ31、DQ32、DQ34、DQ39、DQ39-1）

2、TRYDQ-01B電機及電氣技術實驗裝置

（DQ01、DQ02、DQ03、DQ05、DQ08、DQ09、DQ10、DQ11、DQ12、DQ14、DQ15、DQ19、DQ20、DQ22*2、DQ44、DQ45、DQ25、DQ26、DQ27、DQ28、DQ29、DQ31、DQ32、DQ34、DQ39）

3、TRYDQ-01C電機及電氣技術實驗裝置

（DQ01、DQ02、DQ03、DQ05、DQ07、DQ09、DQ10、DQ15、DQ19、DQ22*2、DQ44、DQ45、DQ25、DQ26、DQ27、DQ29、DQ31、DQ39）

4、TRYDQ-01D電機及電氣技術實驗裝置

（DQ01、DQ02、DQ03、DQ05、DQ09、DQ10、DQ19、DQ22*2、DQ44、DQ45、DQ25、DQ26、DQ27、DQ29、DQ31）
