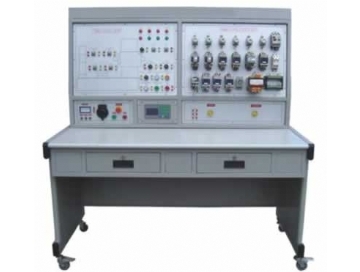

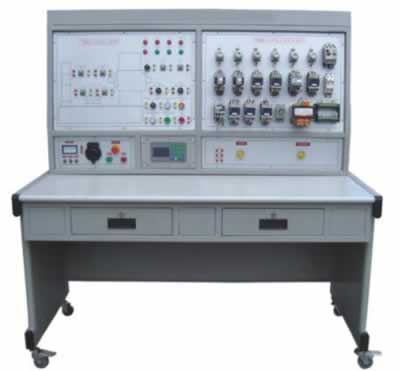

TRY-T68臥式鏜床電氣技能實訓考核裝置

一、臥式鏜床電氣技能實訓考核裝置簡介

TRY-T68臥式鏜床電氣技能實訓考核裝置是為各大、中專院校、職業學校的電氣、自動化及相關專業、社會電工培訓、各縣市維修電工鑒定所（站）等單位電氣控制內容的教學、考核而研制實驗設備?？捎糜谡n堂演示、機床電氣控制原理性操作及實驗實習。由于設備均采用實際電器，所以可作為社會電工類職業培訓中機床電氣維修方面的實習設備，同時也是職業資格培訓考核中選用的設備。提高學生的動手能力，并克服以往只能在實際設備上進行教學，費用高且難以實現教學目的弱點。同時以高層次維修技能訓練提供了有效的設備，達到了耗資少、教學效果顯著的目的。

二、臥式鏜床電氣技能實訓考核裝置適用范圍

TRY-T68臥式鏜床電氣技能實訓考核裝置適用于T68型臥式鏜床電氣控制的模擬與T68型臥式鏜床電氣故障排除的技能考核。

三、臥式鏜床電氣技能實訓考核裝置技術性能

1、輸入電源：三相四線（～380V±10%50Hz）

2、工作環境：溫度-10℃～+40℃相對濕度＜85%(25℃)海拔<4000m

3、裝置容量：＜1KVA

4、外形尺寸：1410mm×725mm×1535mm

四、臥式鏜床電氣技能實訓考核裝置基本裝備

1、電源控制面板（鋁質面板）

（1）交流電源（帶有漏電保護措施）

提供三相交流電源（380V）

（2）人身安全保護體系

屏上裝有電壓型漏電保護裝置，控制屏內或強電輸出若有漏電現象，即告警并切斷電源，確保實驗進程安全。

屏上裝有一套電流型漏電保護器，控制屏若有漏電現象，漏電流超過一定值，即切斷電源。

2、主令控制及圖示板（鋁質面板）

面板上安裝有機床的所有主令電器及動作指示燈、機床的所有操作都在這塊面板上進行，指示燈可以指示機床的相應動作。

面板上印有T68型臥式鏜床立體示意圖，可以很直觀地看出T68型臥式鏜床的外形輪廓。

3、元器件安裝板

面板上裝有斷路器、熔斷器、接觸器、熱繼電器、變壓器等元器件，這些元器件直接安裝在面板表面，可以很直觀的觀看它們的動作情況。

4、三相異步電動機

3只380V三相鼠籠異步電動機，分別用作主軸電動機（雙速）和快速移動電動機。

5、故障開關箱

設有32個開關，其中1到23用于故障設置；24到32保留。

6、實驗桌

實驗桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板，結構堅固，形狀似長方體結構，造型美觀大方；設有兩個大抽屜，用于放置工具及資料等。桌面用于安裝電源控制屏并提供一個寬敞舒適的工作臺面。實驗桌底還設有四個方向輪和四個固定調節機構，便于移動和固定，有利于實驗室布局。

五、臥式鏜床電氣技能實訓考核裝置實驗項目及主要內容

1、學生熟悉常用低壓電器的機構、原理；

2、在電氣原理圖模式下，學生借助原理分析，通過測量找出故障點在某條線路上；

3、提高學生的動手能力的技能操作水平；

4、通過對機床故障排除，完成機床常見故障的排除；

5、可以設置故障點做為維修電工的技能考核臺。
