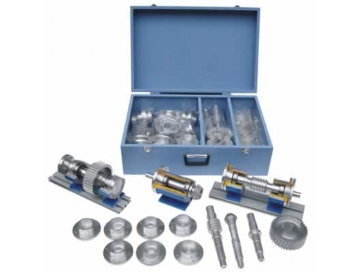

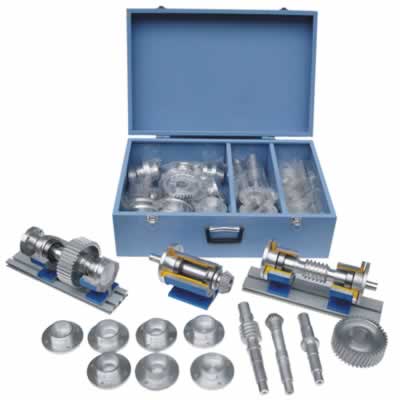

組合式軸系結構設計實驗箱

一、組合式軸系結構設計實驗箱描述

組合式軸系結構設計實驗箱采用組合設計原理，適用于機械設計、機械創新設計等課程開設軸系拆散與結構分析、組合創新設計等設計性、綜合性實驗。是機械設計與創新實驗室的重要教學設備

二、組合式軸系結構設計實驗箱主要技術特點：

1、具備開設軸系結構設計和軸系結構分析兩大項實驗功能,對培養學生的機械設計能力具有明顯的效果

2、由8類40種168件零件組成的實驗箱,能方便地組合出數十種軸系結構方案,具有內容系統,方案多樣的特點。

3、零件用鋁合金精加工制成,質量優良。

4、配有實驗指導書和裝拆工具供學生按照設計思路進行裝配和模擬設計

5、實驗箱可供4-6人使用。

三、組合式軸系結構設計實驗箱主要技術參數

外形尺寸：580×360×160mm；

重量：約25kg。

四、組合式軸系結構設計實驗箱實驗項目

1.軸系結構拆裝實訓

2.軸系結構分析
