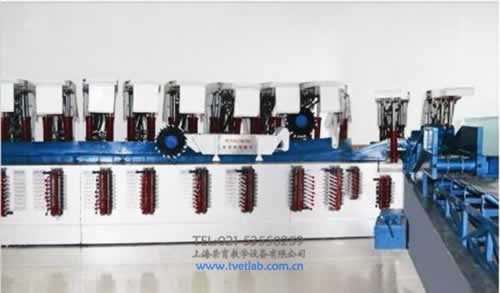

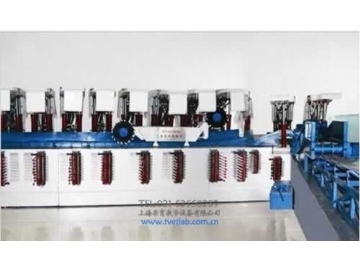

TRYMAT-04綜采工作面仿真配套設備實操裝置

產品簡介

TRYMAT-04綜采工作面仿真配套設備實操裝置是井下綜合機械化采煤工作面的生動再現，在地面就可以達到現場教學效果，是各類煤炭院校和培訓中心必不可少的機電一體實驗設備。

仿真支架有多種類型，支撐式、掩護式、支撐掩護式、放頂煤等多種架型：采煤機有多種規格，可根據用戶的實際需要而定。各設備表面處理均彩噴涂金屬烤漆，

一、綜采工作面仿真配套設備實操裝置系統配置：

雙滾筒采煤機1臺，金屬制作，電動演示；液壓支架（可操作）4臺，金屬制作，液壓驅動；液壓支架（不可操作）8臺，金屬制作；破碎機1臺，金屬制作；刮板運輸機1臺，金屬制作；橋式轉載機1臺，金屬制作；皮帶運輸機1臺，金屬制作；泵站1臺，金屬制作；移動變電站（靜態）1臺，有機板制作，靜態；控制開關（靜態）1臺，有機板制作，靜態。

設備各項技術參數:

1.雙滾筒采煤機：

規格（米）：按實物的1：3制作1.8×0.46×0.65

模型按實際仿真制作，電動演示各系統的工程原理，仿真模擬實際操作。

采煤機箱體主體采用金屬制作。

2.刮板運輸機

規格（米）：按實物的1：3制作7.0×0.30×0.32

模型全部采用金屬材料仿真制作組成：傳動裝置、電機、刮輪組、鏈板鏈、擋煤板、標準溜槽、機頭、機尾、調節裝置、鏟煤板、推移裝置、減速機、電動演示。

功能：仿真演示

3.轉載機綜采工作面仿真配套設備實操裝置

規格（米）：按實物的1：3制作4.5×0.40×0.55

模型全部采用金屬材料仿真制作組成：機頭部、機尾部、機身、中部標準溜槽、擋板、刮板、刮板鏈、鏈輪組件、行走部、液壓拖移、減速機、破碎機。

功能：仿真演示

4.破碎機（錘式）

規格：0.80×0.40×0.58

金屬制作，實現破碎機的所有功能。

5.液壓支架：仿真演示

規格（米）：按實物的1：3制作1.4×0.74×0.33

支架類型有：掩護式、支撐掩護式、高位放頂煤、低位放頂煤、插板式放頂煤、支撐式、六種架型，可根據需要選擇。

全部采用金屬材料制作，液壓驅動。

功能：實現降柱、升柱、推溜、側護板伸縮、前探梁伸縮，模擬全部動作。

6.可伸縮膠帶輸送機：

規格（米）：按實物的1：3制作5.0×0.40×0.36

模型全部采用金屬材料組成：機頭部、儲帶裝置、拉緊裝置、收發帶系統、膠帶、機尾部、綜合保護系統、減速機、液力耦合器（模型）。

功能：仿真演示，并實現皮帶機堆煤、防跑、溫升、煙霧等保護.

7.柱塞泵：仿真金屬制作

規格（米）：按實物的1：3制作0.60×0.70×0.43

二、綜采工作面仿真配套設備實操裝置功能：

順序控制，能夠仿真模擬采煤機行走、滾筒割煤、前后搖臂升降、移架、升架、降架、推溜，實現皮帶機、刮板機、轉載機的仿真運行及綜合保護,可自行復位，連續運行。

規格：11000mm×7000mm×1600mm（也可按用戶要求制作）
