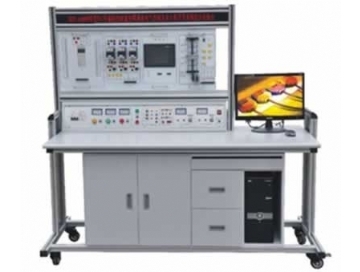

網絡型PLC可編程控制器變頻調速電氣控制及單片機開發系統綜合實驗臺
- 型號：TRYS-04B
- 品牌：上海榮育
- 所在地：上海
- 供貨總量：大量供貨
- 發貨期限：商定
- 價格：詢價元
- 電話：021-63811399 / 021-53550259
首頁 / 產品中心 / 工業自動化、電力供配電系列 / PLC工業自動化實訓設備 / 內容
- 產品詳情
TRYS-04B網絡型PLC可編程控制器變頻調速電氣控制及單片機開發系統綜合實驗臺
一、產品功能簡介：
TRYS-04B網絡型PLC可編程控制器變頻調速電氣控制及單片機開發系統綜合實驗臺是專為目前我國各院校開設的《可編程控制器技術》、《可編程控制器及其應用》等課程實驗配套設計的，集可編程邏輯控制器、通信模塊、模擬量控制模塊、編程軟件、工控組態軟件、仿真教學軟件、實驗掛箱（變頻器控制、觸摸屏控制等）、實物等于一體。在網絡型PLC可編程控制器變頻調速電氣控制及單片機開發系統綜合實驗臺上，可直觀地進行PLC的基本指令練習、多個PLC實際應用的模擬實驗及實物實驗，所有實驗均有組態棒圖進行動態跟蹤。
二、實驗臺特點：
1、實驗裝置采用組件式結構，更換實驗?zāi)K便捷，如需要擴展功能或開發新實驗，只需添加實驗?zāi)K掛箱即可，永不淘汰。
2、雙端口接線法：PLC主機與實驗?zāi)K掛箱之間的連接即可采用自鎖緊接插線單線逐點連接，以提高實驗者動手動腦能力，加深了解PLC的結構和功能，又可通過排線一次性連接，以提高實驗連線速度，與其他廠家單一連線法相比具有絕對的優越性。
3、實驗對象形象逼真，接近工業現場的實際應用，通過本裝置的訓練，學生很快就能適應現場的工作。
4、采用三菱FX1N-40mR可編程序控制器，功能強大、性能優越，采用模塊化設計，組合靈活，用戶可根據不同的需要組成不同的控制系統。
5、組態棒圖教學，采用MCGS工控組態軟件，所有實驗都已編輯出形象直觀、動感強、教學效果好的組態棒圖，進行實驗動態跟蹤教學。
6、實驗項目齊全，含數字量、模擬量、變頻調速、觸摸屏、網絡通訊及電氣控制等。
7、PLC主機的網絡教學實驗：配有RS485網絡通信（也可選擇CC-Link通信，價格另議），教師端電腦（主站）分別跟16臺PLC主機（從站）進行直接通信實驗（即進行1：N通信），任一臺PLC主機（主站）跟7臺PLC主機（從站）進行直接通信實驗（即進行N：N通信）。
8、51/96/8088/8086三合一單片機實驗開發系統（包括系統主板、軟件、步進電機實驗?zāi)K、溫度自動控制實驗?zāi)K、直流電機實驗?zāi)K、音響模塊等）。
三、實驗臺技術性能
1、輸入電源：三相四線（～380V±10%50Hz）
2、工作環境：溫度-10℃～+40℃相對濕度＜85%（25℃）
3、裝置容量：300VA
4、重量：160Kg
5、外形尺寸：160×75×150cm3
四、實驗臺構成
（一）交流電源控制功能板
1、輸入電源：三相四線電源，輸入時指示燈亮。
2、電源輸出：有漏電型保護器、過載、短路保護裝置。
A．三相四線380V輸出，由三只電壓表指示輸出電壓
B．～220V通過安全插座輸出
C．+24V/2A直流穩壓電源輸出（數顯）
D．+5V/1A直流穩壓電源輸出（數顯）
E．±12V/1A直流穩壓電源輸出（根據裝置需求而定）
（二）控制屏：正面大凹槽內上下設有導軌，實驗?zāi)K掛件在控制屏上位置可任意互換。
（三）實驗桌：鋼木結構
（四）TRY-01PLC主機實驗組件：
1、三菱FX1N-40mR-001AC/DC/繼電器，內置數字量I/O（24路開關量輸入，16路繼電器輸出）。
2、FX0N-3A模擬量模塊（2路模擬量輸入，1路模擬量輸出）。
3、FX2N-485-BD通信模塊，SC-09通信編程電源，采用RS485網絡通信。
（五）TRY-02繼電接觸器控制實驗掛箱（一）
提供交流接觸器、熱繼電器各2只，模擬燈泡1只，控制按鈕3只。
（六）TRY-03繼電接觸器控制實驗掛箱（二）
提供交流接觸器2只，時間繼電器1只，能耗制動變壓器、整流二極管、大功率電阻等。
（七）TRY-04觸摸屏實驗掛箱
配有5.7英寸eview500256色液晶觸摸屏，帶有RS485通信接口。
（八）TRY-05變頻器實驗掛箱選用三菱FR-S520
（九）溫度閉環控制掛箱
（十）A/D及D/A轉換掛箱
（十一）PLC001交通信號燈PLC自動控制實驗掛箱
（十二）PLC002攪拌器的PLC自動控制實驗掛箱
（十三）PLC003LED數碼管顯示PLC自動控制實驗掛箱（實物）
（十四）PLC004四層電梯的PLC自動控制實驗掛箱（實物）
（十五）PLC005加工中心刀具庫選擇控制實驗掛箱（實物）
（十六）PLC006藝術彩燈造型的PLC控制實驗掛箱
（十七）PLC007電機的自動控制實驗掛箱（實物）
（十八）PLC008步進電機的PLC控制實驗掛箱（實物）
（十九）PLC009模擬電視發射塔實驗掛箱
（二十）PLC010自動送料裝車系統實驗掛箱
（二十一）PLC011自動售貨機實驗掛箱
（二十二）PLC012自動成型系統實驗掛箱
（二十三）PLC013水塔自動供水系統實驗掛箱
（二十四）PLC014郵件自動分揀系統實驗掛箱
（二十五）PLC015自動洗衣機系統實驗掛箱
（二十六）PLC016電鍍系統實驗掛箱
（二十七）三相鼠籠和電動機380VY/△接法2臺
（二十八）基礎實驗掛箱
五、實驗內容
|
1．與、或、非邏輯功能實驗 |
2．定時器、計數器功能實驗 |
|
3．跳轉、分支功能實驗 |
4．移位寄存器實驗 |
|
5．?dāng)?shù)據處理功能實驗 |
6．微分、位操作實驗 |
|
7．A/D、D/A轉換 |
8．交通信號燈PLC自動控制實驗 |
|
9．?dāng)嚢杵鞯腜LC自動控制實驗 |
10．LED數碼官顯示PLC自動控制實驗 |
|
11．四層電梯的PLC自動控制實驗 |
12．加工中心刀具庫選擇控制實驗 |
|
13．藝術彩燈造型的PLC控制實驗 |
14．電機的自動控制實驗 |
|
15．步進電機的PLC控制 |
16．模擬電視發射塔實驗實驗 |
|
17．自動送料裝車系統控制實驗 |
18．自動售貨機實驗 |
|
19．自動成型實驗 |
20．水塔自動供水控制系統實驗 |
|
21．郵件自動分揀實驗 |
22．自動洗衣機控制系統模擬實驗 |
|
23．電鍍過程控制實驗 |
24．觸摸屏的基本指令演示 |
|
25．觸摸屏的LED數碼顯示控制 |
26．觸摸屏控制的三相鼠籠異步電機變頻調速控制 |
|
27．變頻器功能參數設置與操作實驗 |
28．觸摸屏的溫度PID控制 |
|
29．三相異步電機的變頻開環調速實驗 |
30．基于PLC通信方式的變頻器開環調速 |
|
31．基于PLC通訊方式的變頻器閉環調速 |
32．基于PLC模擬量方式的變頻器閉環調速 |
|
33．三相鼠籠異步電機點動控制 |
34．三相鼠籠異步電機具有自鎖的正轉控制線路 |
|
35．三相鼠籠異步電機聯鎖的正反轉控制 |
36．三相鼠籠異步電機帶延時正反轉控制 |
|
37．三相鼠籠異步電機Y/△轉換起動控制 |
38．接觸器控制串電阻起動控制線路 |
|
39．延時控制串電阻降壓起動線路 |
40．C620車床電氣控制線路 |
|
41．MCGS組態棒圖實驗教學 |
42．利用已編好組態棒圖，對以上任何實驗進行動態跟蹤教學實驗 |
|
43．針對實驗項目的具體要求，學生自行編輯組態棒圖進行實驗 |
（2）單片機實驗內容
MCS-51單片機實驗
軟件實驗
外部數據存儲器擴展
|
實驗一清零程序 |
實驗二拆字程序 |
|
實驗三拼字程序 |
實驗四數據區傳送子程序 |
|
實驗五數據排序?qū)嶒?/P> |
實驗六查找相同數個數 |
|
實驗七無符號雙字節快速乘法子程序 |
實驗八多分支程序 |
|
實驗九脈沖計數（定時/計數實驗） |
實驗十電腦時鐘（定時器、中斷器綜合實驗） |
|
實驗十一二進制轉換到BCD |
實驗十二二進制轉換到ASCII |
|
實驗十三八段數碼管顯示 |
實驗十四鍵盤掃描顯示實驗 |
硬件實驗
自搭接硬件電路實驗提示
|
實驗一P1口亮燈實驗 |
實驗二P1口轉彎燈實驗 |
|
實驗三P3.3輸入，P1口輸出 |
實驗四工業順序控制（中斷控制） |
|
實驗五8255A.B.C輸出方波 |
實驗六8255PA口控制PB口 |
|
實驗七8255控制交通燈 |
實驗八簡單I/O口擴展實驗 |
|
實驗九A/D轉換實驗 |
實驗十D/A輸出方波 |
|
實驗十一電子音響 |
實驗十二繼電器控制 |
|
實驗十三步進電機實驗 |
實驗十四8253方波 |
|
實驗十五串并轉換實驗 |
實驗十六外部存儲器擴展實驗 |
|
實驗十七M(jìn)CS-51串行口應用實驗㈠——雙機通信 |
實驗十八MCS-51串行口應用實驗㈡——與PC機通信 |
|
實驗十九溫度閉環控制 |
實驗二十小直流電機調速實驗 |
|
實驗二十一外部中斷（急救車與交通燈） |
8088/8086系列微機實驗
軟件實驗
|
實驗一清零程序 |
實驗二拆字程序 |
|
實驗三拼字程序 |
實驗四數據區移動 |
|
實驗五數據排序?qū)嶒?/P> |
實驗六找“零”個數 |
|
實驗七32位二進制乘法 |
實驗八多分支程序 |
|
實驗九顯示子程序 |
實驗十鍵盤掃描顯示實驗 |
|
實驗十一二進制轉換到BCD |
實驗十二二進制轉換到ASCII |
硬件實驗
自搭接硬件電路實驗提示
|
實驗一8255并行口實驗㈠：A.B.C口輸出方波 |
實驗二8255并行口實驗㈡：PA口控制PB口 |
|
實驗三8255并行口實驗㈢：控制交通燈 |
實驗四簡單I/O口擴展 |
|
實驗五A/D轉換實驗 |
實驗六D/A轉換實驗㈠：輸出方波 |
|
實驗七D/A轉換實驗㈠：輸出鋸齒波 |
實驗八8259中斷控制器實驗 |
|
實驗九定時／計數器：8253方波 |
實驗十繼電器控制 |
|
實驗十一8251串行通信實驗㈠：自發自收 |
實驗十二8251串行通信實驗㈡：與PC通信 |
|
實驗十三步進電機控制 |
實驗十四小直流電機調速實驗 |
|
實驗十五溫度閉環控制 |
實驗十六音頻驅動實驗 |
MCS-96單片機實驗
軟件實驗
|
實驗一清零程序 |
實驗二拆字程序 |
|
實驗三拼字程序 |
實驗四數據區傳送子程序 |
|
實驗五數據排序?qū)嶒?/P> |
實驗六查找相同數個數 |
|
實驗七無符號雙字節快速乘法子程序 |
實驗八多分支程序 |
|
實驗九定時器1實驗——定時中斷 |
實驗十定時器T1和T2同時產生中斷 |
|
實驗十一80C196外部中斷實驗 |
實驗十二80C196軟件方法產生中斷 |
|
實驗十三利用HSI測脈沖寬度 |
實驗十四利用HSI測量單脈沖寬度 |
|
實驗十五利用HSO產生單脈沖 |
實驗十六利用HSO產生連續脈沖 |
|
實驗十七軟件定時器 |
實驗十八80C196A/D轉換實驗 |
|
實驗十九利用80C196的PWM產生各種波形 |
實驗二十二進制轉換到BCD進制轉換到ASCII |
硬件實驗
自搭接硬件電路實驗提示
|
實驗一P1口亮燈實驗 |
實驗二P1口轉彎燈實驗 |
|
實驗三P2.6輸入，P1口輸出 |
實驗四工業順序控制 |
|
實驗五8255A.B.C輸出方波 |
實驗六8255PA口控制PB口 |
|
實驗七8255控制交通燈 |
實驗八簡單I/O口擴展實驗 |
|
實驗九A/D轉換實驗 |
實驗十D/A輸出方波 |
|
實驗十一繼電器控制 |
實驗十二8253方波 |
|
實驗十三80C196串行口實驗 |
實驗十四LED七段數碼管顯示實驗 |
|
實驗十五鍵盤顯示綜合實驗 |
實驗十六音頻驅動實驗 |
|
實驗十七步進電機實驗 |
實驗十八直流電機實驗 |
|
實驗十九外部中斷（急救車與交通燈） |
