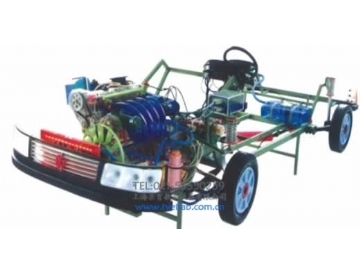

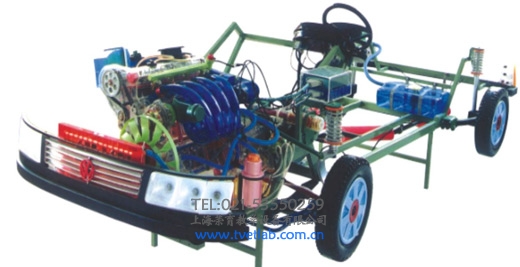

上海大眾帕薩特B5轎車整車透明教學模型

上海大眾帕薩特B5轎車整車透明教學模型外殼采用進口透明有機玻璃一次壓鑄成型，演示部分采用光電組合，主要部位用金屬材料加固，具有透明直觀、運轉自如、牢固度強、工藝精致、重量輕、運輸拆裝方便，教師教學時能得心應手，使教學達到事半功倍的效果。各總成部分都以壓模成形加工，代替過去膠粘合的方法，使產品在強度上有很大提高。發動機總成用電機驅動，在油門處設有調速裝置，能演示發動機轉速高低。離合器分離明顯，操縱靈活，離合器外殼整體壓模而成，變速箱和各檔齒輪用各種顏色表示，換檔靈活，手制動美觀。后橋外形壓模而成，內中主減速、差速轉動自如，輪轂剎蹄壓模成型，剎蹄可調節，前橋輪鼓可調整，轉向裝置以及電瓶、油箱、水箱，制動管路分布清楚一目了然。電路采用對插件前后分布，燈架、風窗、儀表板、后燈架用透明有機玻璃壓模成整體美觀逼真。具有運轉靈活、明顯直觀、重量輕、彩色工藝先進、運輸拆裝方便之特點。

按實物1：1比例制造、附汽車電路

規格分別為3600×1400×1150mm。包括前擋板和車燈、散熱器、發動機整體總成、變速器總成、前橋及轉向系總成、后橋、車輪、后擋板和車燈、ABS制動系總成等。它們的規格分別為發動機總成為550×530×580mm,自動變速器為470×350×380mm，后橋?qū)挒?40mm，輪大450mm。驅動方式：變速直流電機驅動。發動機運轉、自動變速器各檔位自動換檔方式，發動機切換進氣和ABS制動均有順反直流電機替液壓自動控制。

上海大眾帕薩特B5轎車整車透明教學模型演示時插上220V電源（選擋手柄處檔位指示燈亮），打開點火開關，發動機開始慢速運轉。選檔閥共分七檔（即手選一檔、手選二檔、手選三檔、前駛驅檔、空檔、倒檔和停車檔），需要演示何檔位時，把手柄撥在其檔位上（指示燈亮），采下油門踏板，發動機加快速度。選檔閥在倒檔、空檔和停車檔上時，車速表指示為0，手選一、手選二、手選三和前驅檔上時，車速表分高和低演示，并且顯示在何種范圍內變速器開始自動換檔。節氣門開的越大發動機轉速越快，變速器檔位越高車速表指示越高（模型沒有真正車速，發動機轉速代表車速）。儀表板右面特地裝上變速器檔位顯示，表示在何檔上工作。放松油門，發動機轉速減慢，變速器隨之降檔。當采下制動踏板制動時，變速器自動回空檔，車輪制動器上的液壓缸活塞來回自由活動，表示ABS剎車過程。前后車燈演示時打開車燈開關即可演示其亮與否，冷卻器風扇用開關打開演示。

汽車電教板、轎車電動程控示教板系列

汽車程控示教板采用鋁合金框架，表面采用彩色有機玻璃壓模成型，線路流向燈光演示，程控教鞭控制，轉動式字幕顯示。

結構特點：

1、電動程序控制電路；

2、每塊電教板的板面一側都有屏幕顯示；

3、板面機械部分采用半立體彩色有機玻璃用模具一次成型鑄成；

4、可自動控制每塊電教板工作原理的演示，彩燈逐點閃爍顯示各系統的油路、電路、水路、氣壓等工作原理，可快慢調節，演示時機械部分、燈光部分、儀表部分都同步工作。

使用方法：將板面電線接在電源箱的12V直流電源上(紅色為十級)將教鞭插入孔內(電源指示燈亮)，按下教鞭上按鈕開關即可演示。

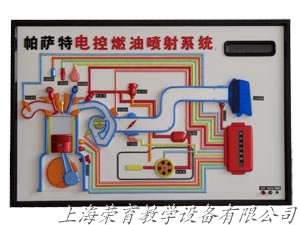

上海大眾帕薩特B5轎車電動程控示教板

桑塔納2000型電動程控電教板

現代轎車電子和液壓控制系統電動程控示教板

東風EQ1090、解放CA1091汽車程控電教板

（車型：東風1090、解放1091，二套任選）

東風EQ2102型越野汽車程控示教板（全套10件）
