TRYXNY-660太陽能光伏并網發電教學實訓設備

光伏并網發電，是當前全球最大規模利用太陽能資源發電的一種重要方式。并網發電，是將太陽能電池所發出的直流電通過逆變器轉換成波形良好的交流電，直接向電網供電，無儲能裝置，運行可靠性和轉換效率比較高，系統的建設和維護成本較低。

上海榮育公司結合多年在新能源行業的研發和生產經驗，特別推出了光伏并網系統實訓室設備，主要可以提供系統配套件，電池組件陣列、最大功率跟蹤調節支架、方陣避雷匯流箱、并網逆變器、升壓輸變箱、計量監控通訊等。

太陽能光伏發電有無限的太陽光資源，綠色、環保、低碳、無需資源分配等優點。在國家能源建設和儲備中得到了廣泛的應用。光伏發電是根據光生伏打效應原理，利用太陽電池將太陽光能直接轉化為電能。不論是獨立使用還是并網發電，光伏發電系統主要由太陽電池板（組件）、控制器和逆變器三大部分組成，它們主要由電子元器件構成，不涉及機械部件，所以，光伏發電設備極為精煉，可靠穩定壽命長、安裝維護簡便。

一、太陽能光伏并網發電教學實訓設備單元組成:

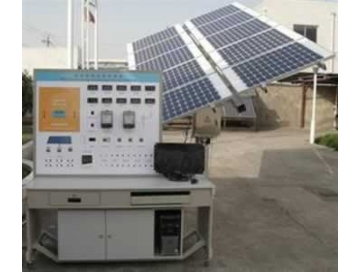

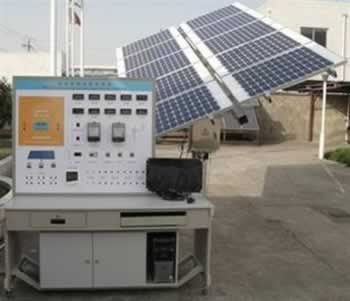

1.1、光伏陣列單元：在院區修建約8平方米的平臺，安裝支架，鋪設總峰值功率為0.6～1kW的光伏陣列。在條件允許的情況下，光伏陣列可選用三種不同類型的太陽能電池進行實訓（單晶硅、多晶硅、非晶硅）。

1.2、逆變控制單元：系統根據實訓的需要，通過開關單元的開和關，最多可以實現3臺不同型號和產地的并網逆變器同時運行，配備同時并網通道，可滿足對比實訓和各種數據采集的需要。

1.3、開關控制單元：所有系統內外單元的引線經隔離開關接至各自的跳線端子上，在實訓過程中，一旦發生漏電、短路、過流、過熱情況，開關自動斷開電源，起到保護儀器儀表和人身的安全。

1.4、方陣連接單元：示意接線面板上,最小單元的引線經隔離開關接至各自的跳線端子，根據實訓的需要，可以用跳線自由地組合成不同開路電壓200～400VDC，峰值功率500～1000W的系統。

1.5、顯示單元：方陣電壓、電流。逆向交流電壓、電流、頻率、功率、無功。正向交流電壓、電流、頻率。設備工作溫度、電池方陣溫度、實訓室溫度和濕度、實訓記時時鐘、逆向電量計量、正向電量計量。

1.6、并網監控單元：監控裝置包括監控主機、監控軟件和顯示設備。本系統采用高性能工業控制PC機作為系統的監控主機，配置光伏并網系統多機版監控軟件，采用RS485通訊方式，可以實時獲取所有并網逆變器的運行參數和工作數據。

1.7、監控軟件

監控主機同時提供對外的數據接口，即用戶可以通過網絡方式，異地實時查看整個電源系統的實時運行數據以及歷史數據和故障數據。

可每隔5分鐘存儲一次電站實訓所有運行數據，包括實時存儲環境數據、故障數據等參數。

可連續存儲20年以上的電站實訓所有的運行數據和故障紀錄。

主要提供于職高、大學、研究生、企業技工以太陽能發電為主課題的研究和培訓。

二、太陽能光伏并網發電教學實訓設備運行參數:

光伏陣列輸出電壓180～400VDC

并網輸出電壓180～260VAC

并網頻率范圍47.8～51.2Hz

效率94.5%

功率因數>0.99

最大功率跟蹤200～400VDC

工作環境：溫度-20℃～50℃

相對濕度﹤90﹪（25℃）

保護功能：防雷、極性反接、短路、漏電、過熱、孤島效應、過載保護、電網過欠壓、電網過欠頻保護、接地故障保護等。

三、太陽能光伏并網發電教學實訓設備應用范圍：
