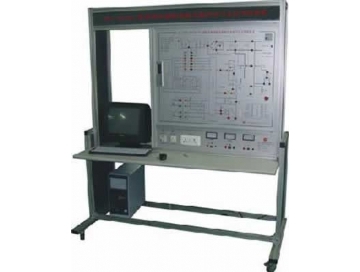

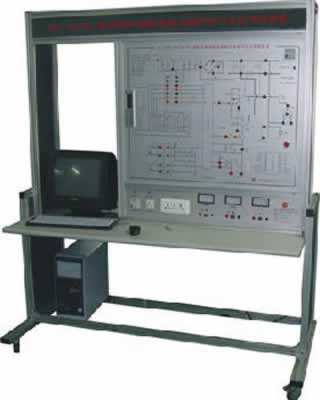

TRYJD-01C家用電冰箱智能溫控電氣實訓智能考核裝置

一、家用電冰箱智能溫控電氣實訓智能考核裝置簡介

TRYJD-01C家用電冰箱智能溫控電氣實訓智能考核裝置是根據教育部“振興21世紀職業教育課程改革和教材建設規劃”按照職業教育的教學和實訓要求研發的產品。適合高職院校、職業學校的制冷技術、制冷流體機械、家用制冷設備原理與維修、冷庫與冷藏技術、制冷設備維修工（初級、中級）實訓等教學實訓裝置。培養掌握空調與制冷技術專業理論知識和專業實踐技能，從事空調、制冷設備及系統的技術升級、改造設計、安裝、調試、維護、維修、技術管理等方面的技能應用型人才。

實訓裝置也適合技工學校、職業培訓學校、職教中心、鑒定站/所制冷類專業《制冷設備維修工（中級、高級）》、《家用制冷設備原理與維修》、《小型制冷裝置》、《小型制冷與空調裝置》等課程。

二、家用電冰箱智能溫控電氣實訓智能考核裝置特點

1.實訓裝置直觀展示了家用電冰箱智能溫控式冰箱的電氣系統結構、工作原理，方便于教學演示講解及學生對課本知識的理解掌握。此外，重要部件處加有工作指示裝置，更加直觀地展現了系統的運行狀態，并且各元器件均貼有名稱標識。

2.實訓裝置集電氣控制系統、模擬系統于一體，結構清晰、緊湊，與實際家用電冰箱智能溫控電氣系統一致。

3.可模擬故障設置，學生根據工藝分析故障可能產生的原因，確定故障發生的范圍，并進行排故，有利于開展技能鑒定、考核工作

三、家用電冰箱智能溫控電氣實訓智能考核裝置基本裝備

1.實訓柜：采用鐵質雙層亞光密紋噴塑結構底架，鋁質面板

2.交流電壓表1只：測量范圍0～500V,精度1.5級，用于監測電源電壓

3.直流電壓表1只：測量范圍0～20V，用于測量面板上的測試點

4.電冰箱智能溫控電氣系統圖1套：印有電氣系統原理圖，并設有相應的測量點

5.工作指示單元：元件處加有工作指示裝置，更加直觀地展現了系統的運行狀態

6.電流型漏電保護裝置1套：對地漏電電流超過一定值，即跳閘切斷電源

7.智能考核系統

（1）學生入口：學生解除故障時使用，可以查詢考核剩余時間。

（2）教師入口：設置故障、. 解除所有故障、設置考核時間、修改登錄密碼、設置設備號。

教師入口需要登錄密碼。

（3）分數查詢：查詢學生的當前得分情況。

（4）學號查詢：查詢教師通過計算機設置的學號。

（5）設備號查詢：查詢本機設備地址，每個操作單元有唯一的設備地址。

（6）考核時間開始：用于教師設置完畢考核時間后，考核開始倒計時。

四、家用電冰箱智能溫控電氣實訓智能考核裝置技術參數

1.輸入電源：單相三線～220V±10% 50Hz

2.裝置容量：＜0.2kVA

3.外形尺寸：1210mm×730mm×1540mm

4.安全保護：具有漏電壓、漏電流保護裝置，安全符合國家標準

五、家用電冰箱微電腦式溫控電氣實訓設備考核方式：

該實訓設備的考核有三種方式可供選擇：

1、開關設置故障，學生用手寫回答問題；

2、計算機設置故障，學生用答題器回答問題；

3、計算機設置故障，學生用計算機回答問題。

學?？筛鶕约旱膶嶋H情況選擇一種考核方式。

六、家用電冰箱智能溫控電氣實訓智能考核裝置實訓項目

1.電源斷路故障

2.保險絲FU1斷路故障

3.變壓器次級線圈斷路故障

4.整流輸出斷路故障

5.7805芯片輸出斷路故障

6.冷藏室電位器損壞故障

7.冷凍室電位器損壞故障

8.門開關損壞故障

9.VT2三極管基極損壞故障

10.VT2三極管集電極損壞故障

11.VT1三極管基極損壞故障

12.VT1三極管集電極損壞故障

13.冷藏室觸點斷路故障

14.壓縮機主觸點斷路故障

15.過載保護斷路故障

16.壓縮機運行繞組斷路故障
