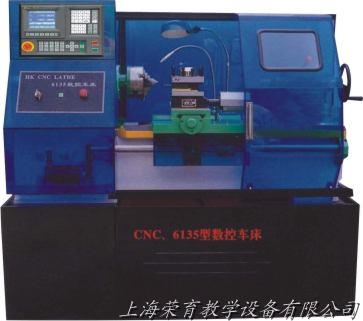

RY-6135型液晶數控車床(教學型) RY-6135型液晶數控車床(教學型)是第二代液晶數控車床系統，功能更加強大。它可與HX2000型數控車床操作軟件相配套，讓你構成數控編程實驗室。系統采用日本夏普公司6”液晶顯示屏，中文界面、試切對刀、任意點啟動、圖形模擬、標準通訊接口RS232、主軸模擬量輸出，對塑料、有機玻璃、木制品等材料進行直線、圓弧、螺距、公英制、多頭螺紋、錐螺紋等螺紋，旋進旋出加工。
一、特點：
1.該機床縱向,橫向走刀均采用高精度絲桿與螺桿，混合式步進電機驅動，定位精度高，轉距大。
2、主軸采用進口變頻調速器，可實現無級調速。
3、機床采用四工位自動轉位刀架，適用加工開頭復雜零件。
4、車削塑料制品，采用空氣（風）冷卻，不污染環境，使工作環境更加清潔衛生。
二、用途：
1、高等工科院校的機制、機電一體化、自控及其它相關專業數控技術的教學實習和綜合實驗。
2、針對數控工業的數控機床、數控編程、數控原理。CAD/CAM等及相關專業專業課程的教學實驗與培訓。 |
|
三、主要技術參數：
|
三爪卡盤 |
Ф160mm |
控制/聯動軸數 |
2軸/2軸 |
|
床身上最大回轉直徑 |
Ф350mm |
零件程序存儲容量 |
56K(3000段程序) |
|
最大工件長度 |
500mm |
主軸 |
0～+5V(+10V)模擬量
及正反轉觸點 |
|
電動刀架 |
四工位 |
最大編程尺寸 |
±9999.999mm |
|
主軸孔徑 |
Ф40mm |
最大移動速度 |
3000mm/min(當量0.01mm) |
|
主軸轉速、無級變速 |
100—1500rpm |
編程方式 |
G、M、F、S、T(ISO代碼)
鍵盤/串行錄入，后臺編輯 |
|
進給量范圍 |
50--1000mm/min |
系統參數 |
刀具參數，間隙補償，
加工起始點，記憶及斷電恢復 |
|
主電動機功率 |
0.75KW |
輸入/輸出 |
24路/15路 |
|
機床外形尺寸
（長*寬*高） |
1670*810*1500mm |
操作方式 |
自動，手動，點動，MDI，
單段/連續 |
|
機床重量 |
350kg |
參考點 |
自動/手動返回 |
|
脈沖當量 |
0.005mm/0.1mm |
機床重量 |
350KG | |
|
