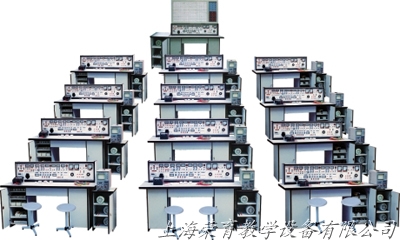

TRY-21D型通用電工、電子、電力拖動、直流電機“四合一”實驗室設備
該設備根據國家教委教學大綱研制，是國內技術、配備電工電子電拖儀器最齊全的新產品。可完成電工學、電工原理、電子技術、電力拖動控制線路、直流電機啟動、調速、反轉、制動實驗等電類課程400多項實驗，所有的實驗組件均已裝在組件盒上，實驗時把組件盒插入通用九孔板上，實驗電路組合靈，拼插任意。同一實驗有多種布局，有效提高動手能力。采用透明組件盒體，內裝組件一目了然，更換組件時可把盒蓋打開，維修方便。
●結構與配備
一、實驗臺桌:一臺二座，臺桌外形尺寸:160×70×8Ocm。臺桌中央配置通用電路板。每張臺桌配一粒膠皮板，以保護通用電路板及桌面(如需要在其上放置電機、焊接等)。臺桌下都是元件儲存柜，放置元器件。
二、實驗臺:在TRY-21C型通用電工電子電拖實驗室成套設備的基礎上增加調速環節，Ia，If示環節。學生實驗臺桌及示教臺桌各配備一臺。
三、示教臺:1臺示教臺，分別控制12臺學生的電源，通用電路板演示屏立在實驗臺上，尺寸150×7Ocm，用于講解、演示。
四、器材配備:26臺三相電動機180W，13臺直流電機200W，52只熱繼電器，26只時間繼電器，91只交流接觸器，156只交直流電表，13只MF500型萬用表，39只指示燈，42只行程開關，78只控制按鈕，13只倒順開關，26只變壓器，13三相雙投閘刀，13只三相閘刀，13套實驗所需電阻、電位器、電感線圈、互感線圈、二極管、三極管、場效應管、集成、可控硅，邏輯電平開關、邏輯電平指示等元件盒（元件已裝在元件盒內），13套剝線鉗·螺絲刀、尖嘴鉗等工具。
五·用戶自備器材:
示波器（型號不限），晶體管毫伏表，功率表
實驗項目：能完成
全部實驗項目。
|
1、閘刀開關正轉控制線路 2·接觸器點動正轉控制線路 3·具有自鎖的正轉控制線路 4·具有過找保護的正轉控制線路 5·倒順開關控制正反轉控制線路 6、接觸器聯鎖的正反轉控制線路 7·按鈕聯鎖的正反轉控制線路 8·按鈕接觸器復合聯鎖控制線路 9·自動往返行程控制線路 10·接觸器控制串聯電阻降壓起動線略 11·時間繼電器控制串聯電阻降壓控制線路 12·手動Y/△降壓起動 13·接觸器控制Y/△降壓起動 14·時間繼電器控制Y/△降壓起 |
15·QX3-13型Y/△自動起動控制線路 16·半波整流能耗制動控制線路 17·全波整流能耗制動控制線路 18·C620車床電氣控制線路 19·手動降壓起動 20·單相運行反接制動控制線路 21·電動葫蘆電氣控制線路 22·C6163車床電氣控制線路 23·控制電路聯鎖控制線路 24·主電路聯鎖控制線路 25·直流電機啟動 26·直流電機的調速 27·直流電機的反轉 28、直流電機制動實驗 |
