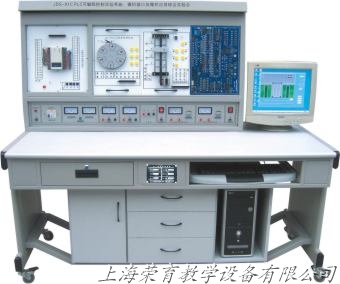

RYSY-01C 型PLC可編程控制系統、微機接口及微機應用綜合實驗裝置
一、概述 RYSY-01C 型PLC可編程控制系統、微機接口及微機應用綜合實驗裝置是在“RYSY-01型PLC可編程控制器實驗系統”的基礎上增加微機接口及微機應用實驗系統，通過兩方面結合做到一機多用、資源共享、便于管理。 微機接口及微機應用適用于86系列微機原理課程，綜合了各學校講課及實驗老師意見，增添了系統的開放能力和靈活性。為提高學生獨立思維和動手能力，對計算機硬件要求較高的專業,提供了開放的實驗平臺并新增加了微機控制實驗，使這門課程的實驗更加深入完整。為適合基礎教學的需要，增添了數字電路實驗線路。這一嶄新的系統實現了專業基礎課（數字電路）、專業課（微機原理）、課程設計和畢業設計（微機應用）的三合一，真正做到了一機多用。大大節省實驗室，節省管理人員，節省資金。配合本設備，我們特為教師提供了微機原理課、微機應用課的教師指導書，書中對這部分實驗都寫有實驗?zāi)康模瑢?shí)驗電路以及匯編語言和C語言的參考程序清單（提供程序軟盤），供教師參考，減輕了教師備課和輔導實驗的工作量。全套裝置設計合理，功能強大，操作簡單方便。 |
|
二、系統構成
1、PLC可編程控制器實驗屏(同RYSY-01型可編程控制實驗裝置)
2、PLC可編程控制器實驗裝置(同RYSY-01型可編程控制實驗裝置)
3、PLC可編程控制器實驗臺(包括PLC主機及配套設備，同RYSY-01型可編程控制實驗裝置).
4、編程應用軟件
5、仿真教學軟件
6、PLC及轉接通訊電纜
7、實驗操作桌
8、微機接口及應用部分：
（1）微機接口部分：一塊PCI總線擴展卡、8279鍵盤、六位數碼顯示連接電纜。還設有I/O地址譯碼電路8255、8253、ADC0809、DAC0832等；
（2）微機應用部分：設有聲傳感器、繼電器及喇叭、直流電機、步進電機驅動控制電路；
（3）輔助電路：40腳、20腳、16腳、14腳集成插座，邏輯電平開關、LED顯示、時鐘（1MHZ、2MHZ）、方波信號。
9、電腦或手持編程器（用戶自備或代購）。
三、技術參數
◆PLC主機：輸入：24點 輸出16點
◆型號：三菱FX1N-40MR（也可選擇西門子、歐姆龍，價格另議）
◆輸出電壓：直流24V，電壓表指示
◆利用應用軟件編程
◆電源輸入：交流220V，50Hz
◆電流 ≥2A，電流具有過載保護
◆外形尺寸：160×75×140 cm3 |
|
|
2、微機接口及微機應用
A、微機接口實驗（微機原理課）
1、I/O地址譯碼實驗 2、簡單并行接口實驗
3、可編程并行口實驗（一）（二） 4、串行通訊實驗（8251、8250）
5、A/D、D/A轉換 6、可編程定時器/計數器實驗
7、七段數碼顯示實驗 8、中斷實驗和DMA通訊實驗
B、趣味性實驗及控制實驗（微機應用課）
1、競賽搶答器實驗 2、數字錄音機實驗
3、電子琴實驗號 4、交通燈控制實驗
5、繼電器控制實驗 6、步進電機控制實驗
7、七段數碼顯示實驗 8、集成電路測試實驗
9、8279鍵盤、顯示控制實驗
C、TTL集成電路實驗（數字電路課）
1、與、或、非門等門電路實驗 2、組合邏輯電路實驗（半加器、全加器等）
3、觸發器實驗（RS、D、JK等） 4、集成計數器及寄存器
5、譯碼器和數據選擇器等 6、單穩態觸發器等波形實驗 |
|
