主要功能特點:
1、實驗系統采用“二合一雙面板”結構，即一張實驗桌配備兩套實驗設備，可供兩組四位學生同時進行實驗，優化共享資源，提高產品的性能價格比。整體結構簡單，實用性強。

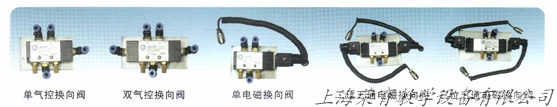

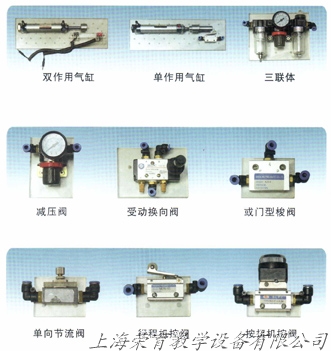

2、實驗元件均為透明有機材料制成，便于了解掌握幾十種常用液壓元件的結構、性能及用途。掌握幾十種基本實驗回路的工作過程及原理。實驗時，組裝實驗回路快捷、方便。
3、電氣主控單元采用PLC可編程序控制器控制，可與PC微機通訊實現微機智能控制。同時，以液壓回路為控制對象，加強對PLC可編程序控制器的學習及應用。
4、采用獨立的繼電器控制單元進行電氣控制，通過比較，突出PLC可編程序控制器控制的優越性，加深對PLC編程器的了解及掌握。
|
|
實驗項目：
(一)、液壓傳動基本控制回路實驗
(二)、多回路作用缸自動控制
(三)、PLC可編程序控制器的控制技術的學習及應用
(四)、其它綜合、擴展性實驗
十八種基本液壓傳動控制回路:
1、用行程閥的順序動作回路
2、用“O”性機能換向閥的閉鎖回路
3、流量閥短接的速度換接回路
4、用電氣行程開關的順序動作回路
5、二級壓力回路
6、用減壓閥的的減壓回路
7、調速齒輪泵和調速閥的復合調速回路
8、用換向閥的卸載回路
9、進油節流調速回路
1 0、回油節流調速回路
1 1、用減壓閥的的增壓回路
1 2、調速齒輪泵調速回路
1 3、用液控單向閥的閉鎖回路
1 4、二次進給回路
1 5、用順序閥的順序動作回路
1 6、用壓力繼電器的順序動作回路
1 7、壓力調定回路
1 8、用換向閥的換向回路
|
|
1、演示臺外形尺寸：1 600×1 000×1 860(mm)。
2、實驗臺配套電腦桌一臺可存放實驗元件：
尺寸：1 000×600×760(mrrl)
3、油泵電機：Z一400直流Z系列電動機，功率：400W
并配專用穩壓直流電機調速器，調速范圍：0—2000RMP
4、電源：220V 501-1z
5、演示實驗油路要求壓力僅需0、3—0、5Mpa
(油泵最高壓力：Pmax=1、5Mpa)
6、液壓泵工作時離液壓臺1、5m遠處噪聲≤58dB
|
|
