單片機實驗開發系統,plc可編程實驗臺
來源： 作者： 發布時間：2020-7-25 15:36:45

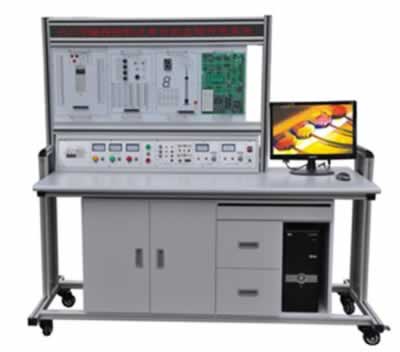

TRYS-01APLC可編程控制及單片機實驗開發系統
一、單片機實驗開發系統,plc可編程實驗臺簡介：
TRYS-01APLC可編程控制及單片機實驗開發系統、單片機實驗開發系統,plc可編程實驗臺是在“TRYS-01PLC可編程控制器實驗系統”的基礎上增加單片機實驗開發系統，做到一機多用、資源共享、便于管理、該系統可完成51/96/8088/8086等CPU的單片機、微機的全部軟、硬件實驗。在單片機仿真實驗系統的基礎上。增加8088十六位微機原理和接口實驗。一體化設計，只需更換不同的CPU卡，即可支持多種CPU的實驗開發。提供兩種操作平臺，即可獨立工作，也可與PC機聯機工作。一機在手，別無他求。它適用于《MSC-51單片機原理與接口》、《MSC-96單片機原理與接口》、《單片機接口技術》、《十六位微機原理與接口》等課程教學。由MCS-51/96CPU卡組成的單片機仿真實驗系統，除實驗功能外，還具有仿真開發功能，可仿真8031/32、87/89/51/52、89C1051/2051、80C196KB等CPU，外部仿真空間達64K。實驗時指導書中詳細敘述了各實驗的目的、內容，列出了接線圖，程序接口框圖和程序軟盤，省去了教師和實驗輔導老師為設計、準備調試實驗線路和實驗程序所許的工作量，節約了課堂時間，從事單片機應用開發教學的科研人員根據各自的實際需要使用該實驗系統，可幫助使用者以最短的時間準確有效地完成開發與實驗任務。全套實驗裝置合理、功能強大、操作簡單方便。
二、單片機實驗開發系統,plc可編程實驗臺構成:
1、PLC可編程控制器實驗屏
2、PLC可編程控制器實驗裝置
3、PLC可編程控制器實驗臺
4、編程應用軟件
5、仿真教學軟件
6、PLC及轉接通訊電纜
7、實驗操作桌
8、51/96/8088/8086三合一單片機實驗開發系統（包括系統主板、軟件、步進電機實驗模塊、溫度自動控制實驗模塊、直流電機實驗模塊、音響模塊等）。
9、電腦或手持編程器（用戶自備或代購）
三、單片機實驗開發系統,plc可編程實驗臺技術參數
PLC主機：輸入：24點輸出：16點
型號：三菱FX1N-40MR
輸出電壓：直流24V，電壓表指示
利用應用軟件編程
電源輸入：交流220V，50Hz
電流≥2A，電流具有過載保護
外形尺寸：160×75×140cm3
四、單片機實驗開發系統,plc可編程實驗臺實驗內容
1、PLC可編程控制器實驗系統：
|
1．與、或、非邏輯功能實驗 |
2．定時器、計數器功能實驗 |
|
3．跳轉、分支功能實驗 |
4．移位寄存器實驗 |
|
5．數據處理功能實驗 |
6．微分、位操作實驗 |
|
7．交通信號燈PLC自動控制實驗 |
8．攪拌器的PLC自動控制實驗 |
|
9．LED數碼官顯示PLC自動控制實驗 |
10．四層電梯的PLC自動控制實驗 |
|
11．加工中心刀具庫選擇控制實驗 |
12．藝術彩燈造型的PLC控制實驗 |
|
13．電機的自動控制實驗 |
14．步進電機的PLC控制 |
|
15．模擬電視發射塔實驗實驗 |
16．自動送料裝車系統控制實驗 |
|
17．自動售貨機實驗 |
18．自動成型實驗 |
|
19．水塔自動供水控制系統實驗 |
20．郵件自動分揀實驗 |
|
21．自動洗衣機控制系統模擬實驗 |
22．電鍍過程控制實驗 |
2、單片機實驗系統：
MCS-51單片機實驗
軟件實驗
外部數據存儲器擴展
|
實驗一清零程序 |
實驗二拆字程序 |
|
實驗三拼字程序 |
實驗四數據區傳送子程序 |
|
實驗五數據排序實驗 |
實驗六查找相同數個數 |
|
實驗七無符號雙字節快速乘法子程序 |
實驗八多分支程序 |
|
實驗九脈沖計數（定時/計數實驗） |
實驗十電腦時鐘（定時器、中斷器綜合實驗） |
|
實驗十一二進制轉換到BCD |
實驗十二二進制轉換到ASCII |
|
實驗十三八段數碼管顯示 |
實驗十四鍵盤掃描顯示實驗 |
硬件實驗
自搭接硬件電路實驗提示
|
實驗一P1口亮燈實驗 |
實驗二P1口轉彎燈實驗 |
|
實驗三P3.3輸入，P1口輸出 |
實驗四工業順序控制（中斷控制） |
|
實驗五8255A.B.C輸出方波 |
實驗六8255PA口控制PB口 |
|
實驗七8255控制交通燈 |
實驗八簡單I/O口擴展實驗 |
|
實驗九A/D轉換實驗 |
實驗十D/A輸出方波 |
|
實驗十一電子音響實驗十二繼電器控制 |
實驗十三步進電機實驗 |
|
實驗十四8253方波 |
實驗十五串并轉換實驗 |
|
實驗十六外部存儲器擴展實驗 |
實驗十七MCS-51串行口應用實驗㈠——雙機通信 |
|
實驗十八MCS-51串行口應用實驗㈡——與PC機通信 |
實驗十九溫度閉環控制 |
|
實驗二十小直流電機調速實驗 |
實驗二十一外部中斷（急救車與交通燈） |
8088/8086系列微機實驗
軟件實驗
|
實驗一清零程序 |
實驗二拆字程序 |
|
實驗三拼字程序 |
實驗四數據區移動 |
|
實驗五數據排序實驗 |
實驗六找“零”個數 |
|
實驗七32位二進制乘法 |
實驗八多分支程序 |
|
實驗九顯示子程序 |
實驗十鍵盤掃描顯示實驗 |
|
實驗十一二進制轉換到BCD |
實驗十二二進制轉換到ASCII |
硬件實驗
自搭接硬件電路實驗提示
|
實驗一8255并行口實驗㈠：A.B.C口輸出方波 |
實驗二8255并行口實驗㈡：PA口控制PB口 |
|
實驗三8255并行口實驗㈢：控制交通燈 |
實驗四簡單I/O口擴展 |
|
實驗五A/D轉換實驗 |
實驗六D/A轉換實驗㈠：輸出方波 |
|
實驗七D/A轉換實驗㈠：輸出鋸齒波 |
實驗八8259中斷控制器實驗 |
|
實驗九定時／計數器：8253方波 |
實驗十繼電器控制 |
|
實驗十一8251串行通信實驗㈠：自發自收 |
實驗十二8251串行通信實驗㈡：與PC通信 |
|
實驗十三步進電機控制 |
實驗十四小直流電機調速實驗 |
|
實驗十五溫度閉環控制 |
實驗十六音頻驅動實驗 |
MCS-96單片機實驗
軟件實驗
|
實驗一清零程序 |
實驗二拆字程序 |
|
實驗三拼字程序 |
實驗四數據區傳送子程序 |
|
實驗五數據排序實驗 |
實驗六查找相同數個數 |
|
實驗七無符號雙字節快速乘法子程序 |
實驗八多分支程序 |
|
實驗九定時器1實驗——定時中斷 |
實驗十定時器T1和T2同時產生中斷 |
|
實驗十一80C196外部中斷實驗 |
實驗十二80C196軟件方法產生中斷 |
|
實驗十三利用HSI測脈沖寬度 |
實驗十四利用HSI測量單脈沖寬度 |
|
實驗十五利用HSO產生單脈沖 |
實驗十六利用HSO產生連續脈沖 |
|
實驗十七軟件定時器 |
實驗十八80C196A/D轉換實驗 |
|
實驗十九利用80C196的PWM產生各種波形 |
實驗二十二進制轉換到BCD進制轉換到ASCII |
硬件實驗
自搭接硬件電路實驗提示
|
實驗一P1口亮燈實驗 |
實驗二P1口轉彎燈實驗 |
|
實驗三P2.6輸入，P1口輸出 |
實驗四工業順序控制 |
|
實驗五8255A.B.C輸出方波 |
實驗六8255PA口控制PB口 |
|
實驗七8255控制交通燈 |
實驗八簡單I/O口擴展實驗 |
|
實驗九A/D轉換實驗 |
實驗十D/A輸出方波 |
|
實驗十一繼電器控制 |
實驗十二8253方波 |
|
實驗十三80C196串行口實驗 |
實驗十四LED七段數碼管顯示實驗 |
|
實驗十五鍵盤顯示綜合實驗 |
實驗十六音頻驅動實驗 |
|
實驗十七步進電機實驗 |
實驗十八直流電機實驗 |
|
實驗十九外部中斷（急救車與交通燈） |
