電梯井道設施安裝調試教學考核設備,住宅樓及辦公樓給排水實訓系統

來源：    作者：    發布時間：2019-8-13 14:15:55

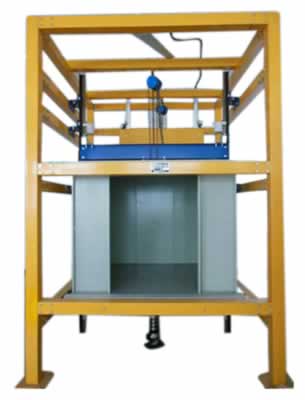

TRYDT-2016A電梯井道設施安裝調試教學考核設備

一、電梯井道設施安裝調試教學考核設備描述

TRYDT-2016A電梯井道設施安裝調試教學考核設備根據真實電梯轎廂折裝的需求設計，方便認知電梯轎廂結構原理、便于學生自己動手安裝調試。轎廂結構設計合理、便于拆裝，構件做防劃傷圓導邊處理，構件采用亞光烤漆。

（產品以實物為準）

二、電梯井道設施安裝調試教學考核設備特點：

1、采用了鋼結構電梯井道平臺設計，整體外觀簡潔明了；

2、遵循了模塊化的設計理念，根據電梯安裝工藝要求進行教學實訓的設計；

3、采用真實機構器件，使學生學到的與實際應用的一致；

4、模擬真實環境，使其安裝工藝與實際安裝一致，且能更方便的進行其維保項目的操作；

5、采用了手動葫蘆拖動轎廂架和對重架在導軌上的運動，使演示與調試更加方便。

6、裝置采用真實的電梯層門地坎、轎廂導軌、轎廂架、轎廂、轎廂門地坎、轎廂緩沖器、對重導軌、對重架、護欄、對重塊、對重緩沖器等器件，學生借助電梯井道系統設計圖在模擬井道頂部放樣線并對井道設備按順序進行安裝與測量，使其符合規范要求，并通過轎廂架和對重架的上下運動模擬其在井道導軌上的運行并輔助檢驗導軌實際安裝質量

三、電梯井道設施安裝調試教學考核設備技術指標

1、外形尺寸：1800×2200×3500mm；

2、平臺承載：200Kg以上、有安全保護機構；

3、井道內尺寸：1800*1800，配置安裝轎廂所需的支架；

4、可拆卸轎廂，材質為優質碳素鋼、板材基板厚度1.5mm，轎廂尺寸為1000寬×850深×1000高，亞光烤漆；

四、電梯井道設施安裝調試教學考核設備實訓項目

1、電梯井道的放樣與測量；

2、電梯導軌支架與導軌的安裝與調整；

3、電梯轎廂龍門架與導靴的安裝與調整；

4、電梯轎廂的安裝；

5、電梯轎廂地坎的安裝與調整；

6、電梯對重架與導靴的安裝與調整；

7、電梯對重塊的安裝；

8、電梯對重護欄的安裝與調整；

9、電梯層門地坎的安裝與調整；

10、電梯層門地坎與轎廂門地坎尺寸的調整；

11、導軌與導靴的保養；

12、電梯轎廂對重在導軌上的滑動測試。

五、電梯井道設施安裝調試教學考核設備配置清單

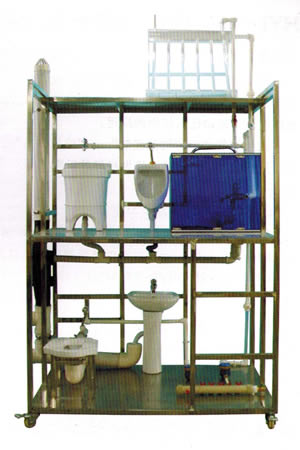

TRY-X8 住宅樓及辦公樓給排水實訓系統

一、實訓系統技術指標

外形尺寸： 1500 × 1000 × 2400mm

框架材料： 304 不銹鋼

地板材料：鋼化玻璃

進水要求： 0.05MPa ～ 0.75MPa

安全保護：具有漏電自動保護裝置和接地保護

二、實訓系統實訓功能

1 、整體式全真潔具和管路，透明地板，能看清隱蔽管路的全部結構和走向。

2 、設置帶蘇維托排水系統的排水主立管演示，能了解蘇維托排水系統的組成、結構和原理。

3 、關鍵部位采用透明管路，能看清管路中水流的走向。

4 、展示了給排水系統中引入管、排出管、立管、橫管、清掃口、檢查口、水封的外觀、結構、原理、安裝部位和安裝形式。

5 、所有潔具和給排水設備都能真實演示。

三、實訓系統主要配置

辦公樓給水方式為普通給排水，給水入管入框架后立管至二層，在二層經水表后布水給拖布池、采用按鈕自閉式?jīng)_水閥的掛式小便器和小便槽，排水接至本層排水橫管后再入立管。

住宅樓給水方式為一戶一表式，給水入管設水表井，上面設分水器，各分戶管設置閥門和水表（按 6 戶計），一層立管 6 根，至二層立管 5 根，二層布水管以上為四根 , 一層由左至右衛生器具分別為：附帶存水彎自閉閥式?jīng)_水的蹲便器、存水彎的立式面盆、整體浴室（用透明板，附帶淋浴頭、地漏，有接至屋頂?shù)耐该魈柲芄埽⒀b有太陽能模型），按實際工程連接入排水橫管后連入辦公樓排水立管，再匯合集中排出。
