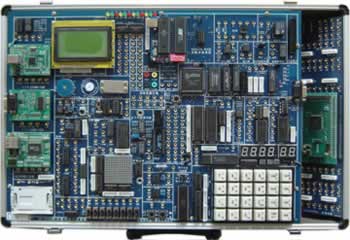

TRY-52EH單片機EDA綜合開發實驗儀
單片機EDA綜合開發實驗儀簡介:
TRY-52EH單片機EDA綜合開發實驗儀是《MCS-51單片機原理與接口》《單片機控制技術》《自動化控制》《EDA》等課程教學的最佳配套實驗設備,在傳統實驗項目的基礎上增加了新型實用接口(如紅外線收發、多種總線開發、網絡通信等),可選配邏輯分析儀,為各類院校的教學實驗、課程設計、畢業設計提供了良好的實驗開發環境,也是科研、開發工作者的得力助手。
一、單片機EDA綜合開發實驗儀系統組成:
·硬件:
(1)單片機系統擴展:單片機仿真接口(仿真器外接),用戶CPU(AT89S52),64K程序存儲器,64K數據存儲器,開放式4*6鍵盤電路,開放式6位動態數碼管顯示電路,配有串口或USB通信方式,出廠配置為串口。
(2)輸入/輸出:128*64LCD圖文電路(或字符式1602LCD),16*16LED點陣電路,開關邏輯電平輸入/輸出電路,8MHZ時鐘與分頻,單脈沖發生器,ISP在線下載接口,PWM電路、射極跟隨器。
(3)常用接口芯片:8250、8251、8253、8255、8279、0809、0832、74LS273、74LS244、RS232/485、看門狗MAX813L等;
(4)控制對象:小型直流電機、步進電機、溫度、壓力、繼電器、電子音響喇叭、IC卡讀寫等;
(5)新型實用接口電路:數字溫度18B20、串行DA(TL5615)、串行AD(TL549)、I2C日歷鐘(PCF8563)、紅外線遙控收發、USB2.0總線接口isp1581、CAN總線控制器SJA1000、CAN總線收發器TJA1050T、網絡芯片RTL8019AS等。
(6)可選配邏輯分析儀;
(7)選配上本公司的無線下載模塊就能實驗無線下載調試,還可進行無線實驗,藍牙實驗
·軟件:
系統配置Win98/2000/xp等操作平臺的單片機仿真調試軟件,支持匯編、C51語言編譯、調試;單片機在線下載軟件等。
·電源:
系統內置高性能直流穩壓電源。
·機箱:
系統配置輕便鋁合金箱子作為實驗儀機箱。
二、單片機EDA綜合開發實驗儀系統主要特點
(1)仿真器外接:仿真器和實驗系統分開,實驗系統只留仿真器接口,仿真器可單獨使用。仿真器外接,可選配TRY-208、Keil-c仿真器K51U或其它型號仿真器,仿真器特性詳見TRY-208/K51U產品介紹。
(2)仿真能力強:用戶CPU資源全部開放,選配POD89C52仿真頭可仿真總線或IO口(P0,P1,P2,P3)。
(3)支持EDA開發:通過選配EDA擴展卡,實現EDA和單片機兩合一,可分別控制實驗電路。
(4)實驗開放性:實驗電路單元盡可能獨立開放,如開放式鍵盤,開放式顯示器,開放式串口等,為適應多種方式實驗提供可能。
(5)二次開發:主機板留有系統總線接口,通過單片機仿真器調試用戶系統。
(6)在線下載:在線編程自動識別,無需開關切換,不需編程器,可直接燒錄AT89S5X單片機。
(7)二種工作方式:一是聯PC機運行,在與上位軟件聯機的狀態下,實現各種調試和行運的操作;二是脫機運行,實驗系統配有管理監控,在無仿真器狀態下,系統自動切換到脫機管理狀態,用戶可輕松調用EPROM中的實驗程序完成實驗。
三、單片機EDA綜合開發實驗儀實驗項目
(一)軟件實驗
(1)清零程序; |
(2)拆字程序; |
(3)拼字程序; |
(4)數據區傳送子程序; |
(5)數據排序實驗; |
(6)查找相同數據個數; |
(7)無符號雙字節快速乘法子程序; |
(8)多分支程序; |
(9)脈沖計數實驗; |
(10)電腦時鐘實驗。 |
(二)硬件實驗
(1)P1口亮燈實驗; |
(2)P1口轉彎燈實驗; |
(3)P3.3口輸入,P1口輸出實驗; |
(4)工業順序控制實驗; |
(5)8255A、B、C口輸出方波實驗; |
(6)8255PA口控制PB口; |
(7)8255控制交通燈; |
(8)簡單I/O擴展實驗; |
(9)A/D0809轉換實驗; |
(10)D/A0832轉換實驗; |
(11)8279鍵盤顯示實驗; |
(12)通用打印機實驗;☆ |
(13)微型打印機打印字符、曲線、漢字實驗;☆ |
(14)日歷時鐘DS12887控制實驗;☆ |
(15)I2C儲存卡讀寫實驗; |
(16)語音芯片ISD1420控制實驗(錄音);☆ |
(17)語音芯片ISD1420控制實驗(放音);☆ |
(18)繼電器控制實驗; |
(19)步進電機控制; |
(20)8253方波實驗; |
(21)小直流電機調速實驗; |
(22)16*16LED點陣顯示實驗; |
(23)128*64LCD液晶顯示實驗; |
(24)8250可編程異步通訊接口實驗(自發自收); |
(25)8251可編程通訊接口實驗(與PC機); |
(26)單片機RS232/485串行發送實驗(雙機通訊); |
(27)單片機RS232/485串行接收實驗(雙機通訊); |
(28)溫度壓力實驗; |
(29)CAN總線通訊接口實驗;☆ |
(30)以太網TCP/IP協議接口實驗;☆ |
(31)USB2.0通訊接口實驗。 |
(32)DS18B20單總線溫度測量實驗 |
(33)紅外線遙控收發實驗 |
(34)TLC549串行A/D轉換實驗 |
(35)TLC561510位D/A串行轉換實驗 |
(36)PCF8563I2C日歷時鐘實驗 |
(37)看門狗實驗 |
(38)PWM實驗 |
(39)射極跟隨器 |
(40)EDA擴展卡(isp1032/ep1k30等)☆ |
(41)全向云臺控制實驗☆ |
(42)基于調制信號的光通信實驗☆ |
說明:實驗項目打“☆”號為選配擴展卡實驗。
TRY-8086KB微機原理與接口實驗儀
一、微機原理與接口實驗儀系統簡介
TRY-8086KB微機原理與接口實驗儀是《微機控制技術》、《十六位微機原理與接口》等課程教學的最佳配套實驗設備。在TRY-8086KA基礎上精心改版,以小系統、多功能、易擴展為設計思想,主板以《TRY-8086系列微機實驗指導書》實驗為主,增加地址總線、數據總線、控制總線引出和擴展單元(區),這樣學校可以從需要出發,選配擴展模塊,為各類院校的教學實驗、課程設計、畢業設計提供了良好的實驗開發環境。
二、微機原理與接口實驗儀系統組成:
·硬件:
(1)微機系統擴展:CPU(8088),系統控制芯片(1032),64K監控程序存儲器,64K用戶程序和數據存儲器(61256x2),64K實驗程序存儲器,開放式4*6鍵盤電路,開放式6位動態數碼管顯示電路,配有串口或USB通信方式,出廠配置為串口。
(2)輸入/輸出:128*64LCD圖文電路(或字符式1602LCD),8位開關邏輯電平輸入/輸出電路,單脈沖發生器,8MH時鐘分頻,16*16LED點陣電路,音頻功放,0~5V可調模擬量,PWM電路、射極跟隨器,打印口,用戶串行接口。
(3)常用接口芯片:74LS273、74LS244、8279、0832、0809、8259、8250、8253、8251、8255、8237、RS232等;
(4)控制對象:喇叭、蜂鳴器、小型直流電機、步進電機、壓力傳感器、溫度傳感器、繼電器等;
(5)擴展單元接口:提供總線接口,可自行擴展設計或選配我公司擴展模塊。
·軟件:
系統配置Win2000/xp等操作平臺的微機仿真調試軟件,支持匯編、C語言編譯、調試。
·電源:
系統內置高性能直流穩壓電源。
·機箱:
系統配置輕便鋁合金箱子作為實驗儀機箱。
三、微機原理與接口實驗儀系統主要特點
(1)二種工作方式:一是聯PC機運行,在與上位軟件聯機的狀態下,實現各種調試和行運的操作;二是脫機運行,實驗系統自帶鍵盤、顯示電路和監控管理程序,在無PC機的情況下,同樣可以通過內存讀寫、單步、斷點、全速等方法調試實驗程序。
(2)實驗開放性:實驗電路單元盡可能獨立開放,如開放式鍵盤,開放式顯示器,開放式串口等,為適應多種方式實驗提供可能。
(3)二次開發:系統將地址總線、數據總線、控制總線全部引出,主機板留有擴展單元,通過實驗系統調試用戶板。
四、微機原理與接口實驗儀實驗項目
軟件實驗:
(1)二進制多位加法實驗 |
(2)二進制轉換為BCD碼實驗 |
(3)BCD碼轉換為二進制碼 |
(4)十進制數的BCD碼相減運算 |
(5)內存清零實驗 |
(6)數碼顯示實驗 |
(7)求最大數和最小數 |
(8)數據塊傳送實驗 |
(9)分支程序設計。 |
硬件實驗:
(1)A/D轉換實驗 |
(2)D/A轉換實驗(一) |
(3)D/A轉換實驗(二) |
(4)8255A并行口實驗(一) |
(5)8255A并行口實驗(二) |
(6)定時器/計數器實驗 |
(7)8259單級中斷控制器實驗 |
(8)串行口發送實驗(雙機通訊) |
(9)串行口接收實驗(雙機通訊) |
(10)小直流電機調速實驗; |
(11)步進電機控制 |
(12)繼電器控制 |
(13)存貯器讀寫實驗 |
(14)電子琴實驗 |
(15)簡單I/O口擴展實驗 |
(16)8251可編程通訊接口和PC機通訊 |
(17)16*16LED點陣顯示實驗 |
(18)128*64LCD液晶顯示實驗 |
(19)8237DMA傳送實驗 |
(20)8250可編程異步通訊接口實驗 |
(21)8279鍵盤顯示實驗 |
(22)溫度測量實驗 |
(23)壓力測量實驗 |
擴展卡實驗(選配)☆
(1)POD2擴展卡主持以下實驗:
☆LM331V/F、F/V實驗
☆138譯碼
(2)POD4擴展卡主持以下實驗:
☆ISD1420語音錄放
(3)POD5擴展卡:
☆40芯鎖緊大孔引出,擴展主板以外接口芯片用。
說明:實驗項目打“☆”號為選配實驗。
