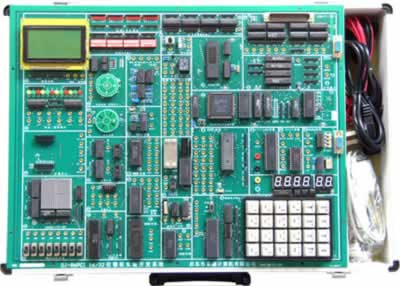

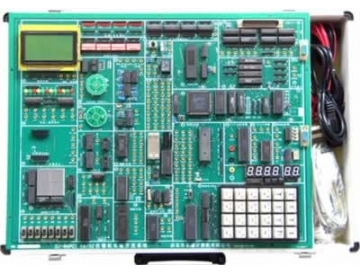

TRY-86PCI 16/32微機實驗開發系統

一、16/32微機實驗開發系統簡介

TRY-86PCI 16/32微機實驗開發系統是《16位微機原理與接口》、《32位微機原理與接口》、《微機控制技術》等課程教學的最佳配套實驗設備。為各類院校的教學實驗、課程設計、畢業設計提供了良好的實驗開發環境。

二、16/32微機實驗開發系統組成：

·硬件：

（1）16位微機系統擴展：CPU（8088），系統控制芯片（1032），64K監控程序存儲器，64K用戶程序和數據存儲器（61256x2），64K實驗程序存儲器，開放式4*6鍵盤電路，開放式6位動態數碼管顯示電路，配有串口或USB通信方式，出廠配置為串口。

（2）32位接口單元：32位開關邏輯電平輸入/輸出顯示電路，32位I/O接口電路，32存儲器電路，32位PCI接口驅動電路，32位PCI接口卡（由PCI9054、93C56組成）。

（3）輸入/輸出：128*64LCD圖文電路（或字符式1602LCD），8位開關邏輯電平輸入/輸出電路，單脈沖發生器，8MH時鐘分頻，16*16LED點陣電路，音頻功放，0～5V可調模擬量，PWM電路、射極跟隨器，打印口，用戶串行接口。

（4）常用接口芯片：74LS273、74LS244、8279、0832、0809、8259、8250、8253、8251、8255、8237、RS232等；

（5）控制對象：喇叭、蜂鳴器、小型直流電機、步進電機、壓力傳感器、溫度傳感器、繼電器等；

（6）擴展單元接口：提供總線接口，可自行擴展設計或選配我公司擴展模塊。

·軟件：

系統配置Win2000/xp等操作平臺的微機仿真調試軟件，支持匯編、C語言編譯、調試。

·電源：

系統內置高性能直流穩壓電源。

·機箱：

系統配置輕便鋁合金箱子作為實驗儀機箱。

三、16/32微機實驗開發系統主要特點

（1）系統自動切換：以8088實驗開發系統作為基板，PCI接口卡為插卡，無系統選擇開關，實驗主機自動識別16/32位系統類型，自動切換不同的三總線連接，使用極其方便。

（2）二種工作方式：一是聯PC機運行，在與上位軟件聯機的狀態下，實現各種調試和行運的操作；二是脫機運行，實驗系統自帶鍵盤、顯示電路和監控管理程序，在無PC機的情況下，同樣可以通過內存讀寫、單步、斷點、全速等方法調試實驗程序。

（3）實驗開放性：實驗電路單元盡可能獨立開放,如開放式鍵盤,開放式顯示器,開放式串口等,為適應多種方式實驗提供可能。

（4）二次開發：系統將地址總線、數據總線、控制總線全部引出，主機板留有擴展單元，通過實驗系統調試用戶板。

四、16/32微機實驗開發系統實驗項目

（一）8086十六位微機系統

軟件實驗：

硬件實驗：

擴展卡實驗（選配）☆

（1）POD4擴展卡主持以下實驗：

☆I(lǐng)SD1420語音錄放

（2）POD5擴展卡：

☆40芯鎖緊大孔引出，擴展主板以外接口芯片用。

說明：實驗項目打“☆”號為選配實驗。

（二）PC機32位接口實驗系統

1、實模式原理實驗

2、保護模式原理實驗

3、32位微機接口技術實驗

4、微機控制應用實驗

（1）直流電機閉環調速實驗

（2）溫度閉環控制實驗

（3）步進電機控制實驗

5、Windows下的PCI設備驅動程序及其接口應用設計實驗

（1）PCI總線配置操作實驗

（2）WDM驅動程序設計實驗

（3）I/O操作設計實驗

（4）存儲器操作設計實驗

（5）中斷處理設計實驗

（6）信號發生器設計實驗

（7）溫度閉環控制系統設計實驗

6、PCI總線擴展應用設計實驗（須選配PCI總線應用開發板）
