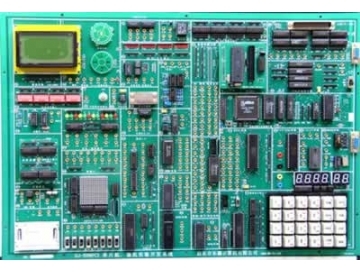

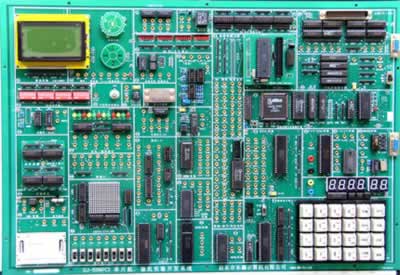

TRY-598PAPCI現代單片機微機EDA綜合實驗開發系統

TRY-598PAPCI現代單片機微機EDA綜合實驗開發系統是我公司生產的功能最為強大的單片機、16/32位微機實驗儀，可選配邏輯分析儀.提供了幾乎所有最實用、新穎的接口實驗。該系統采用開放式、模塊化結構，實驗方式非常靈活，各項性能指標極其優秀。是《MCS-51/196單片機原理與接口》、《單片機控制技術》、《C8051Fxxx高速SOC單片機原理及應用》、《AVR單片機嵌入式系統原理與應用實踐》、《16位微機原理與接口》、《自動化控制》及《32位微機原理與接口》、《PIC單片機實用教程》,《EDA》等課程教學的最佳配套實驗設備，為各類院校的教學實驗、課程設計、畢業設計提供了良好的實驗開發環境。是目前教學市場不可多得的性價比極高的微處理綜合開發實驗設備。

一、現代單片機微機EDA綜合實驗開發系統組成：

1、實驗箱配置性能優越的51/96通用仿真器和8088主機;89S52，80C196組成CPU卡；由PCI9054、93C56組成PCI接口卡，

2、實驗電路部分：開放式4×6鍵盤實驗電路；16×16點陣電路；128*64LCD液晶顯示電路（含字符式LCD16*2液晶顯示接口）；8250、8251、8253、8279、8237、8259、8255、0832、0809、RS232/RS485等常用接口芯片電路；小型直流電機、步進電機、溫度、壓力傳感器電路；電子音響電路；6位LED動態數碼顯示；IC卡電路；繼電器電路；0~5V電位器電路；8MHZ頻率源模塊；8位邏輯電平開關電路；12位電平顯示電路。

3、配有適應WindowsMe/2000/xp等操作平臺的調試軟件。

4可選配邏輯分析儀.

5.選配上本公司的無線下載模塊就能實驗無線下載調試,還可進行無線實驗,藍牙實驗

6.還可完成Labview虛擬儀器實驗

二、現代單片機微機EDA綜合實驗開發系統主要特點:

①由8088實驗開發系統作為基板，51CPU卡、96CPU卡、PCI接口卡、C8051F卡，AVR,PIC單片機卡為插卡,免除了數據選擇開關，減少了插卡引腳，提高了機器性能，使操作更方便，主機自動識別CPU類型，自動切換不同CPU的三總線連接，使用極其方便。

②該實驗儀基于一種靈活多變開放式的構思，所有電路單元盡可能獨立開放，提高實驗的自由度，靈活性，各單元模塊可組成多種多樣功能各異的實驗電路，可給學生留下創造性的發展空間，極大地提高了資源利用率，如開放式鍵盤,開放式顯示器，開放式串口等，為適應多種方式實驗提供可能。

③主機板留有擴展卡座，如再選配我廠生產的實驗卡，可完成語言控制實驗、日歷時鐘、單片機多路遠程通信、CAN總線、以太網接口實驗、USB2.0接口等復雜系統的實驗和各種應用控制類實驗，通過選配EDA擴展卡，實現EDA和單片機兩合一，可分別控制實驗電路。

從而使實驗儀的功能得到無限延伸和擴展，讓你的選擇永不落伍。

④系統支持二種工作方式：一是聯機運行：在與上位軟件聯機的狀態下實現各種調試和行運的操作，二是脫機運行：系統配有管理監控，在無電腦的情況下，系統可以自動切換到脫機管理狀態，用戶可輕松調用實驗程序的EPROM完成50多個實驗。

三、現代單片機微機EDA綜合實驗開發系統實驗項目:

（一）擴展51/96、C8051F、AVR,PIC單片機實驗系統

1、軟件實驗

（1）清零程序；	（2）拆字程序；
（3）拼字程序；	（4）數據區傳送子程序；
（5）數據排序實驗；	（6）查找相同數據個數；
（7）無符號雙字節快速乘法子程序；	（8）多分支程序；
（9）脈沖計數實驗；	（10）電腦時鐘實驗。

2、硬件實驗

（1）P1口亮燈實驗；	（2）P1口轉彎燈實驗；
（3）P3.3口輸入，P1口輸出實驗；	（4）工業順序控制實驗；
（5）8255A、B、C口輸出方波實驗；	（6）8255PA口控制PB口；
（7）8255控制交通燈；	（8）簡單I/O擴展實驗；
（9）A/D0809轉換實驗；	（10）D/A0832轉換實驗；
（11）8279鍵盤顯示實驗；	*（12）通用打印機實驗；
*（13）微型打印機打印字符、曲線、漢字實驗；	*（14）日歷時鐘DS12887控制實驗；
（15）I2C儲存卡讀寫實驗；	*（16）語音芯片ISD1420控制實驗（錄音）；
*（17）語音芯片ISD1420控制實驗（放音）；	（18）繼電器控制實驗；
（19）步進電機控制；	（20）8253方波實驗；
（21）小直流電機調速實驗；	（22）16*16LED點陣顯示實驗；
（23）128*64LCD液晶顯示實驗；	（24）8250可編程異步通訊接口實驗（自發自收）；
（25）8251可編程通訊接口實驗（與PC機）；	（26）單片機RS232/485串行發送實驗（雙機通訊）；
（27）單片機RS232/485串行接收實驗（雙機通訊）；	（28）溫度壓力實驗；
*（29）CAN總線通訊接口實驗；	*（30）以太網TCP/IP協議接口實驗；
*（31）USB2.0通訊接口實驗。	（32）DS18B20單總線溫度測量實驗
*（33）紅外線遙控收發實驗	*（34）TLC549串行A/D轉換實驗
*（35）TLC561510位D/A串行轉換實驗	*（36）I2C日歷時鐘實驗
*（37）看門狗實驗	（38）PWM實驗
（39）射極跟隨器

注：實驗項目前打*星號為選配擴展卡實驗。

（二）8086十六位微機系統

1、硬件實驗：

（1）A/D轉換實驗；	（2）D/A轉換實驗（一）；
（3）D/A轉換實驗（二）；	（4）8255A并行口實驗（一）；
（5）8255A并行口實驗（二）；	（6）定時器/計數器實驗；
（7）8259單級中斷控制器實驗；	（8）RS232/485串行口發送實驗（雙機通訊）；
（9）RS232/485串行口接收實驗（雙機通訊）；	（10）小直流電機調速實驗；
（11）步進電機控制；	（12）繼電器控制；
（13）存貯器讀寫實驗	（14）電子琴實驗；
（15）簡單I/O口擴展實驗	（16）8251可編程通訊接口和PC機通訊；
（17）16*16LED點陣顯示實驗；	（18）128*64LCD液晶顯示實驗；
（19）8237DMA傳送實驗；	（20）8250可編程異步通訊接口實驗；
（21）8279鍵盤顯示實驗；	（22）溫度控制實驗；
（23）壓力測量實驗

2、軟件實驗：

（1）二進制多位加法實驗；	（2）二進制轉換為BCD碼實驗；
（3）BCD碼轉換為二進制碼	（4）十進制數的BCD碼相減運算；
（5）內存清零實驗；	（6）數碼顯示實驗；
（7）求最大數和最小數；	（8）數據塊傳送實驗；
（9）分支程序設計。

（三)PC機32位接口實驗系統

1、實模式原理實驗

（1）顯示程序實驗	（2）數據傳送程序實驗
（3）數碼轉換程序實驗	（4）運算類程序實驗
（5）分支程序實驗	（6）循環程序實驗
（7）子程序實驗	（8）綜合設計程序實驗

2、保護模式原理實驗

（1）描述符及描述符表實驗	（2）任務內控制轉移實驗
（3）任務切換實驗	（4）中斷/異常處理實驗
（5）虛擬8086環境實驗	（6）實模式與保護模式間切換實驗

3、32位微機接口技術實驗

（1）基本I/O接口設計實驗	（2）地址譯碼電路設計實驗
（3）32位存儲器擴展實驗	（4）8259中斷控制器實驗
（5）8255并口控制器應用實驗	（6）8251串口控制器應用實驗
（7）8253定時/計數器應用實驗	（8）A/D轉換實驗
（9）D/A轉換實驗	（10）電子發聲設計實驗
（11）鍵盤掃描及顯示設計實驗	（12）點陣LED顯示設計實驗
（13）LCD液晶顯示設計實驗（須選配LCD單元）

4、微機控制應用實驗

（1）直流電機閉環調速實驗

（2）溫度閉環控制實驗

（3）步進電機控制實驗

5、Windows下的PCI設備驅動程序及其接口應用設計實驗

（1）PCI總線配置操作實驗	（2）WDM驅動程序設計實驗
（3）I/O操作設計實驗	（4）存儲器操作設計實驗
（5）中斷處理設計實驗	（6）信號發生器設計實驗
（7）溫度閉環控制系統設計實驗

6、PCI總線擴展應用設計實驗（須選配PCI總線應用開發板）

（四）EDA/CPLD/FPGA實驗系統

模塊實驗：

（1）A/D0809模數轉換器實驗；	（2）D/A0832數模轉換器實驗；
（3）步進電機控制實驗；	（4）16*16LED點陣顯示實驗；
（5）電子時鐘實驗；	（6）數碼管靜態顯示實驗；
（7）4*4鍵盤擴展實驗；	（8）128*64LCD液晶顯示實驗；
（9）電子音樂演奏實驗；	（10）RS232串口發送實驗（SEND）；
（11）RS232串口接收實驗（RECEIVE）；	（12）單片機總線接口實驗；
（13）異步串口通訊（UART）

注：AVR.PIC單片機實驗的名稱有所不同
