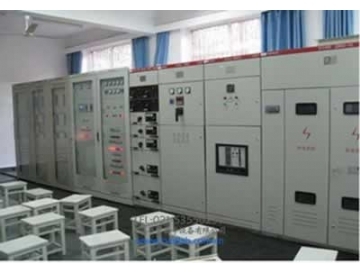

TRYGPD-01供配電實驗實訓系統

產品功能簡介：

供配電綜合實驗實訓系統包括10/0.4kV變配電系統。通過在供配電實驗實訓系統能使學生了解和掌握供電系統的基礎知識，熟悉高、低壓柜各個環節及一、二次電氣設備的基本結構、工作原理和功能，能正確分析中小型工廠變配電系統一、二次接線圖，掌握電力負荷及短路電流計算的初步能力，并能看懂電氣安裝圖，掌握車間變配電所、配電線路的設計方法及基本內容，具有安全用電、節約用電的基本知識，培養學生解決供電系統問題的能力，提高學生動手能力和實踐能力，為畢業設計和以后的工作打下較好的基礎。

通過低壓成套開關設備的實訓，學生能具備正確設計、安裝、檢查、使用供電系統的綜合能力；掌握框架斷路器、塑殼斷路器、接觸器、電流互感器的選擇方法、作用、安裝方法與要點；掌握無功補償電容器、自動補償控制器及其它配套電器的選擇方法、作用、控制、安裝方法與要點。

一．供配電實驗實訓系統構成

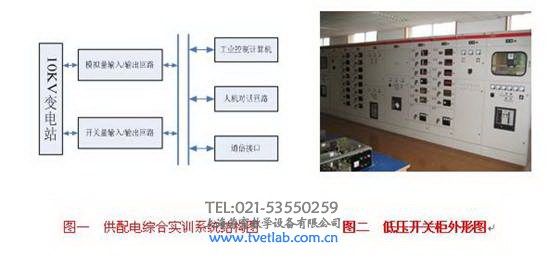

供配電綜合實訓系統工廠10/0.4kV變配電及其微機監控裝置系統，其結構圖如圖一所示：

10/0.4kV變電站10kV側設備與實際相同，斷路器能實現手動分合閘操作，帶微機綜合保護裝置。

1.1、高壓開關柜的各主要電氣設備

1）高壓斷路器VS1

2）變壓器（電源變壓器模擬）10kVA

3）電流互感器LZZBJ9-10

4）繼電保護裝置NED611

5）絕緣子J-1

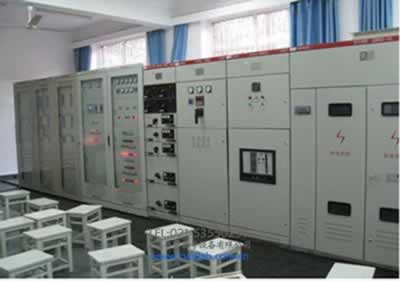

1.2、低壓開關柜采用4個GCK抽屜式

含有20個抽屜供學生裝配、拆卸。通過實習訓練，學生能了解掌握低壓電器的分類，基本特性及主要用途，選擇、使用及維護、故障的檢修。

低壓開關柜包含1個進線柜，2個饋線柜，1個電容補償柜。饋線柜每柜有六個抽屜出線間隔，其中一個抽屜出線可控制電機正反轉，另有八個單獨的抽屜出線間隔，可滿足多組學員的實訓操作。系統為成套結構，與真實供電系統的要求相一致，學員通過訓練不僅能掌握單臺設備的設計安裝與調試，還可通過整套系統的調試對供電系統形成一個完整的概念。

二．供配電實驗實訓系統教學項目

1．相關知識的課程：

《電工技術》、《模擬電子技術》、《數字電子技術》、《電機拖動基礎》、《傳感器技術與應用》、《電工儀表與測量》、《單片機原理及應用》、《微機控制技術》、《供配電系統》、《電氣設備》、《二次回路》、《電力系統分析》、《電力系統繼電保護》等。

2．可開出的實訓與相關知識點：

1）斷路器的工作原理、選擇、接線、安裝；

知識點：用途分類，結構原理，電動操作機構，觸頭滅弧，熱脫扣器和電磁脫扣器，主要技術參數，選用原則。用于供配電線路中。

2）接觸器的工作原理、選擇、接線、安裝；

知識點：用途分類，結構原理，觸頭系統，滅弧系統，磁系統，輔助觸頭，技術要求，實際應用，合理選用。用于電力拖動和自動控制系統中。

3）電流互感器的工作原理、選擇、接線、安裝；

知識點：高電壓大電流的測量，正確接線，使用，互感器的作用和原理。用于供配電線路、電力拖動和自動控制系統中。

4）熔斷器的工作原理、選擇、接線、安裝；

知識點：熔斷器的熔斷原理，應用場合，選用，級間配合。用于供配電線路、電力拖動和自動控制系統中。

5）無功補償電容器、自動補償控制器的工作原理、接線、操作；

知識點：感性負載使功率因數變差，將電容與負載并聯來改善功率因數。通過檢測，進行判斷分析，對電容自動投切。用于供配電線路中。

6）低壓抽屜柜的裝配、拆卸、調試與檢驗；

知識點：在電力線路中起接通、分?jǐn)唷⑵饎?dòng)、反向和停止等控制、調節或保護。用于供配電線路、電力拖動和自動控制系統中。

7）測量、控制線路的設計、安裝、調試與檢驗；

知識點：通過電子測量，獲取各種電信號，完成各種控制。

8）變電站的送電與停電操作實訓；

知識點：變電站的操作是變電運行的重點、難點工作之一，也是變電站運行人員最重要的日常工作之一，工作內容就是將運行或備用的設備通過各種技術或組織手段轉換為穩定且安全的狀態，從操作任務的接受到整個操作過程的結束，其中涉及很多細節。通過操作實訓，使學生掌握作為變電站現場操作工作人員的工作方法、工作內容和操作要領。

9）斷路器就地及遠方自動分合閘。

知識點：遠距離實現自動控制。

10）通過微機監控裝置，采集變電站各段母線電壓、線路電壓、電流、有功功率、無功功率；

11）通過微機監控裝置，采集主變壓器電流、有功功率和無功功率，無功功率；

12）通過微機監控裝置，采集變電站饋出線的電流、電壓、功率以及頻率、相位、功率因數等；

10）、11）、12）知識點：數據采集系統的結構， A/D、D/A轉換，開關量輸入、輸出，脈沖量輸入，人機對話，數據的并行、串行通信，數據總線。

13）電力負荷統計和負荷曲線繪制；

知識點：算法、高級語言編程

14）變電所認識實訓

學生在進行課程設計及畢業設計時，能得到感性認識，實地操作；并可作為中、高級電工提高培訓基地。

三．供配電實驗實訓系統教學項目設備清單
