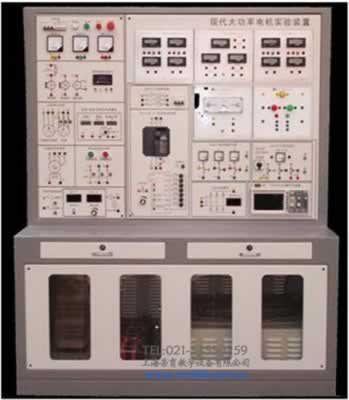

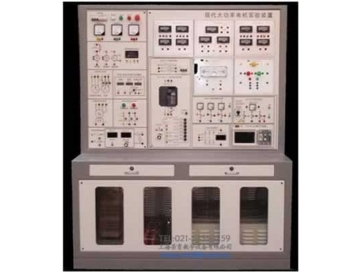

TRYDLZ-51C現代大功率電機實驗裝置

一、現代大功率電機實驗裝置功能特點

1.箱柜

箱柜為高低（上下）兩層，上層放置各單元模塊，下層放置各種變壓器、調壓器和可變電阻箱等。

箱柜高200厘米，長155厘米，上層寬50厘米，下層85厘米，柜前臺面寬35厘米，箱柜上、下層前后門均可打開，便于視察與維護。

2.機組

A．機組（一）三相異步電動機——永磁直流電動機（直流測功機），附帶永磁直流測速發電機及光電編碼器。它們的規格是：

1）變頻調速三相導步電動機

型號：YVP100L1-4功率：2.2Kw電壓：380/Y恒轉矩5～50HZ150～1500r/min；恒功率50～100HZ1500～3000r/min；

2）永磁直流電動機/測功機

2.三相同步電動機工作特性（V型曲線）的測定

型號：130SZD05-CF05-MB-W功率：2.2Kw電壓220V轉速：1500r/min扭矩：14Nm電流：12.5A；

3）測速發電機：型號103SZD05-CF05-W測速發電機測速恒量ΔU/Δn=24V/kr/min；

4）光電編碼器：型號ZKP3.808.001G600DZ3/24F，12V，600P/r，AB推拉輸出；

B．機組（二）永磁直流電動機——三相同步發電機

1）永磁直流電動機（作原動機）型號與規格與機組（一）相同；

2）三相同步發電機型號：STC-3功率:3Kw電壓：400V/Y三相50HZ1500r/minCOSΦ=0.8IN=5.4AUf=120VIf=9A；

3）測速發電機：【與機組（一）同】；

4）光電編碼器：【與機組（一）同】；

C.機組與箱柜用電纜——航空插相連

二、現代大功率電機實驗裝置可完成的實驗項目

（一）直流電動機

（二）三相異步電動機

（三）三相異步電動機調速特性

1.三相異步電動機調壓調速機械特性的測定；

2.三相變頻調速器功能與參數的整定與調節；

3.三相異步電動機變頻調速機械特性的測定；

（四）三相同步發電機

1.三相同步發動機定子與勵磁繞組電阻的測定；

2.三相同步發電機外特性測定；

3.三相同步發電機并網運行；

4.三相同步發電機并網后，有功功率與無功功率的調節；

（五）三相同步電動機

1.三相同步電動機的啟動；

2.三相同步電動機工作特性（V型曲線）的測定；
