TRYGDX-GDP2低壓供配電技術教學實訓柜

一、低壓供配電技術教學實訓柜功能簡介：

TRYGDX-GDP2低壓供配電技術教學實訓柜在低壓電氣回路應用范圍廣泛，運行中發生故障的概率很大，發生故障的原因很多，但故障現象往往都是通過用電終端設備異常運行狀態表現出來，低壓配網中常見的典型照明回路和動力回路一般都是由電能計量設備、電氣控制設備、安全保護設備、照明器具（動力設備）以及構成回路所需的導體等連接而成，但動力回路中對于動力設備的控制則根據設備容量等諸多因素選擇不同的控制方式。因此，電氣回路的復雜程度會因控制方式的不同而出現很大的變化，根據《農網配電營業工》國家職業標準和《國家電網公司農電工培訓大綱》中相關技能要求，低壓配電故障排除實訓考核系統選擇了白熾燈雙聯控制電路、節能燈單極控制電路、日光燈單極控制電路、三相電動機直接啟動電路、三相電動機Y/△變換啟動電路、自動投切電容器進行無功補償?shù)瘸Ｓ秒娐纷鳛閷嵱?xùn)考核的典型電氣回路應用當前先進的電子網絡技術而開發的集培訓學習、理論驗證、實操能力、考核鑒定于一體的多功能實訓設備，裝置具有模擬現場功能強，故障設置方便，柜體結構簡潔，可靠性好等特點，能滿足電工考核鑒定中的電力拖動控制與照明電路的實訓項目需要，同時也可應用于農村供電所和配電搶修中心工作人員日常技術訓練低壓供配電技術成套實訓設備

二、低壓供配電技術教學實訓柜主要功能與特點

1、元件布局合理

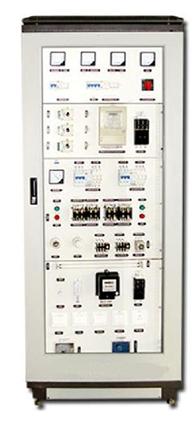

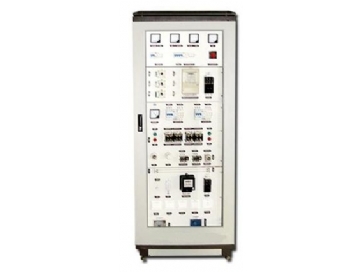

裝置上部模擬電業局配電柜上的監視儀表等器件的排列方式排列，并且裝置上部與用戶電路明顯分開，中部模擬三相用戶的電能計量電路、電機啟動自鎖和Y-△啟動轉換電路的器件排列方式排列，下部模擬單相用戶的計量電路、各種單相照明電路和單相供電電路的器件排列方式排列。且每個元器件的觸頭都用接線端子引出，有利于排故時回路參數的測量和故障排除，面板示意圖明確、直觀，接線清晰整潔，學員只需在接線端子上測量操作，延長了電器元件使用壽命。

2、計時功能

設備裝有定時器，考核時可設定時間，在規定的時間內要求學員完成實訓項目，具有設定實訓時間定時報警、提前提醒后切斷電源的功能；

3、安全保護功能

設備模擬三相四線中性點直接接地的低壓電網供電系統，采用TN-C的保護方式，即系統內部采用接零保護，且中性線和保護線合一的方式，配合漏電保護器(I△n≤300mA，延時型：0.13S≤動作時間≤0.5S；T△n≤30 mA，瞬動型：動作時間≤0.1S)，仿真實現安全保護。

4、當誤操作造成短路時，則由漏電保護器，總空氣開關和保險管等予處理，讓訓練走進實際。

5、設備裝有電壓型漏電保護板，防止機殼帶電（時刻檢測機殼和零線之間的電壓，大于5V將切斷電源并報警）。

6、裝有電流型過載保護板（6A保護，可根據需要調節保護值）。

7、裝有報警切斷電源鎖定電路，確保操作者的人身安全，同時也保證了設備的安全。

8、裝有電動機綜合保護器，保護電動機不能在斷相過載的情況下運行。

9、具有手動和自動控制功能

手動控制功能由老師或考官通過PC軟件設置故障，直接點擊原理圖中的相對應的故障點進行設置，簡單快捷、清楚明了，具有人工智能的特點。

10、一臺計算機可以聯機控制多臺程控考核設備，方便老師在考核時統一進行故障設置，統一考試計時，保證考核的公正時。

11、實驗項目齊全

整個裝置配有日光燈、白熾燈、節能燈、單聯開關、雙聯開關、插座、延時型和瞬動型漏電斷路器、熔斷器、電流互感器、普通型和電容功換型接觸器、單三相負荷開關、時間繼電器、熱過載繼電器、按紐、三相異步電動機、信號燈、轉換開關、單三相電能表、電培訓班表、電流表、無功功率襝控制器等器件，可以實現照明電路、動力電路中的常見故障現象等數十種模擬仿真，如，交流電動機自鎖控制實驗，交流電動機的Y-△降壓啟動實驗，電動機缺相的實驗，電動機保護器的實驗，三機電能表故障實驗，漏電保護器的實驗，無功功率補償控制器的實驗，樓梯照明燈的實驗，電感式日光燈和實驗，單相電能表的故障實驗等。

實訓考核方式的實現

隨機設置的方式：根據學員知識水平和技能考核等級，采取在低壓照明回路或動力回路中隨機設置故障點，同時也可在多個回路中組合設置故障，讓學員根據故障現象查找故障原因，然后排除故障。預設題庫的方式：根據國家相關職業考核標準，以及初、中、高級相關考核內容，預先編制實訓考核題庫，在學員實訓或考核時統一批量設置故障。

三、低壓供配電技術教學實訓柜主要技術指標

輸入電源：三相四線     380V±10%   50Hz

裝置容量：＜3KVA

工作環境：溫度-10℃～40℃

相對濕度:＜85％（25℃）海拔＜4000m

四、系統實際應用中可以采取兩種方式組建

1、單機應用方式

可以根據實訓學員的知識水平，在單臺裝置上設置復雜程序不同、故障現象迥異的故障點，同時根據參訓人數采取單人或多人配合的方式進行故障查找和排除訓練。

2、組網運行方式

可以根據實訓場地的大小和實訓人數的多少，在同一間實訓室內采取組網的方式統一安排實訓，組網裝置的數量按照裝置考核軟件中的設置方案安排，在實際訓練中通過后臺計算機統一設置故障，可要求學員在規定的時間內完成故障原因的查找和排除，此種方式便于實訓考核的安排，并保證考核的公正性。

系統應用：

1、低壓配電故障排除訓練。

以低壓配電考核裝置作為訓練裝置，在學員脫產學習時或平時工余時間，參照正常工作中電力客戶故障報修時最常見的故障現象進行模擬，讓學員或工作人員根據故障現象進行查找并排除，從而有利于在實際工作中提高類似故障排除質量和速度，促進優質服務水平的提升。

2、農網配電營業工技能考核和競賽。

根據考核和競賽的實際情況，采取將低壓配電故障排除裝置組網的方式，統一設置故障種類、統一反映故障現象，讓學員在規定的時間內進行故障查找和排除，減輕考官在考前進行故障預設置的工作量，方便考官統一掌握考核尺度，公正反映學員技能水平。
