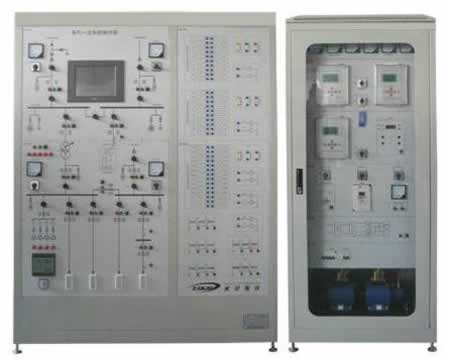

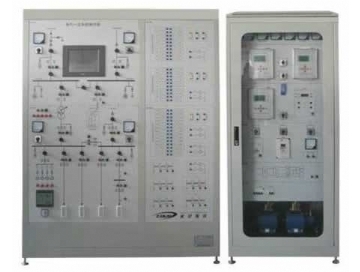

TRYGDX-02模擬電廠供配電實驗系統

產品功能簡介：

TRYGDX-02模擬電廠供配電實驗系統可作工廠供配電技術實驗和職業培訓及上崗培訓之用，亦可作為“工廠供電”“供配電技術”“電力系統繼電保護”等相關課程實驗用。

一、模擬電廠供配電實驗系統主要技術特點

1、本裝置配置的電工儀表是本公司發明儀表，具有超強過載能力，交流電流表內阻≤0.01Ω，交流表頻率響應可到20KHZ，真有效值測量。配置的直流電流表，電壓表極性接反報警提示，直流電流表誤接入交流電源不損壞，有很強過載能力。配置的儀表均有過載自動報警記錄，讀數鎖存的功能。

2、配置的微機變壓器保護測控裝置，具有差動速斷，比率差動，零序電壓保護，負序過流保護，TA斷線TV斷線等二十種保護功能，同時具有遙測、遙信、遙控的功能。

3、安全四重保護

(1)第一重保護外殼接地（外殼接地是Ｉ類電器、低壓電器１級安全保護措施

(2)第二重保護是采用高速切斷、高靈敏漏電保護開關，確保人身安全。如發生漏電，可在30mA安全電流以下，小于0.1秒斷電。電流型保護方式符合IEC755標準,符合國家標準GB6829。本裝置所用漏電保護開關都是通過ISO—9000質量認證，均有可靠模擬試驗裝置，可隨時進行試驗，確保任何時候安全可靠。

(3)第三重保護實驗臺桌面采用高絕緣、高強度、耐高溫的高密度板。

(4)第四重保護采用高絕緣的強電安全型插座及帶絕緣護套的高強度安全型實驗導線徹底地解決了學生做實驗時不接觸帶電部分的問題。

采用這四重保護，實驗裝置十分安全，學生不會觸電，對實驗人員及實驗設備進行全方位保護，從而保證了完全開放式實驗教學模式的實行。

4、采用模塊單元化結構、維修、更換模塊十分方便，擴充實驗內容亦十分方便。

5、提供了三相、單相固定電源，三相、單相可調電源，直流可調電源，充分滿足實驗需要。

6、增加了三相交流電源保護單元，具有急停裝置，進一步提高安全性，充分保障實驗實驗全開放模式進行。

7、配置了三相交流電發生器，省去了笨重移相器，提高了實驗精度，實驗操作方便。

8、配置了電子考評，對學員排故成績進行考評。

二、模擬電廠供配電實驗系統實驗項目

（一）供配電系統常用繼電器特性測試實驗

根據教員要求，自己設計測試電路，自己接線，整理實驗報告，進行實驗考核

1、電流繼電器的特性實驗

2、電壓繼電器的特性實驗

3、時間繼電器的特性實驗

4、中間繼電器的特性實驗

5、信號繼電器的特性實驗

6、差動繼電器的特性實驗

（二）供配電系統常用低壓電器特性測試實驗

根據教員要求，自己設計測試電路，自己接線，整理實驗報告，進行實驗考核

1、交流接觸器動作值的檢驗和觸頭聯鎖關系實驗

2、斷路器解脫扣特性曲線實驗測試

3、單相及三相漏電保護電路原理及測試實驗

4、自恢復熔斷器的工作原理及測試實驗

5、電流互感器特性實驗

6、電壓互感器特性實驗

（三）供配電系統繼電保護電路實驗

根據教員要求，自己設計斷電保護電路，自己接線，整理實驗報告，進行實驗考核

1、供電線路的定時限過電流保護實驗

2、供電線路的反時限過電流保護實驗

3、供電線路的電流速斷實驗

4、供電線路低電壓起動過電流保護及過負荷保護實驗

（四）供配電系統的二次回路與自動裝置方面實驗

根據教員要求，自己設計二次回路與自己裝置電路，整理實驗報告，進行實驗考核

1、工廠三級保護實驗

2、供配電系統三相一次重合閘實驗

3、單側電源輻射式線路三段式電流保護實驗

4、電壓閉鎖過電流保護實驗

5、過電流保護與自動重合閘實驗

6、用“前加速”和“后加速”方法提高繼電保護性能的實驗

7、三相變壓器特性、同名端的判別和運行實驗

8、電流互感器各種常見接線方案用于電流測量、過電流保護實驗

9、電壓互感器各種常見接線方案用于電壓測量，相對地短路保護實驗
