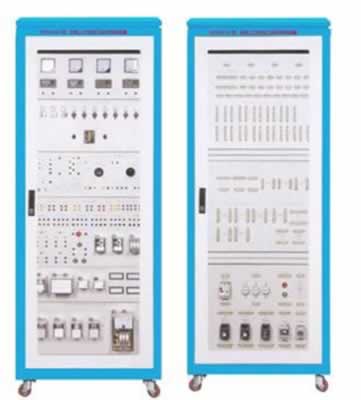

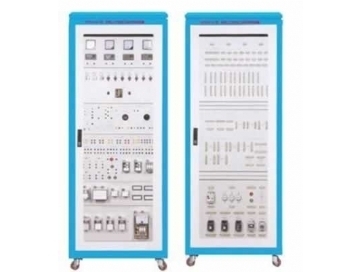

TRYDLX-01電氣設備及二次部分實訓考核臺

電氣設備及二次部分實訓考核臺特點

（1）清楚地反映典型工廠供電系統的一次和二次部分，綜合采用多種工廠供電實際應用的電氣設備，能夠實現工廠供電系統的受電、輸送、分配、控制、保護等實踐技能訓練要求。

（2）綜合微機繼電保護電量計量、PLC和工控組態等微機職能檢測控制的相關技術，采用分層分布式控制方式，組建成集控制、保護、測量和信號為一體的綜合自動化實訓平臺。

（3）系統結構清晰，運行靈活，操作可靠。

（4）實操性強，可提高學生動手能力的同時，加深對理論知識的了解。

2電氣設備及二次部分實訓考核臺性能參數

（1）輸入電源：三相五線制380V±10%50Hz

（2）輸出電源：

l三相四線380V±10%10A50Hz

l單相交流220V±10%10A50Hz

3電氣設備及二次部分實訓考核臺產品組成

3.1實訓桌

鐵質雙層亞光密紋噴塑結構，桌面為防火耐磨高密度板，結構堅固，形狀為長方體封閉式結構，造型美觀大方，設有抽屜和儲物柜，方便各種配件的保存。實訓臺有四個萬向移動輪，其中兩個帶腳剎，便于移動或固定。

3.2電氣自動化模塊

實訓臺主操作屏由一次接線系統、2個電流繼電器、1個電壓繼電器、1個時間繼電器、2個中間繼電器、電壓電流信號源等組成。

3.3供配電自動化模塊

實訓臺微機控制系統提供微機繼電保護、工業觸摸屏和PLC、負載等微機職能檢測控制設備，采用分層分布式控制方式，組建成集控制，保護，測量和信號為一體的綜合自動化控制系統。

采用模擬10KV高壓變電所，以及車間用電負荷的供配電線路中涉及的微機繼電保護裝置、備用電源自動投入裝置、無功自動補償裝置、智能采集模塊以及工業人機界面等組成電氣一次、二次控制、保護等系統；

4電氣設備及二次部分實訓考核臺實訓內容

4.1互感器實訓

4.2開關電氣實訓

4.3二次部分實訓

4.4考核實訓

（21）音響監控的斷路器控制回路

（22）不重復動作的中央信號裝置

（23）自動重合閘前加速保
