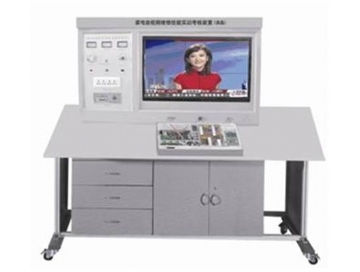

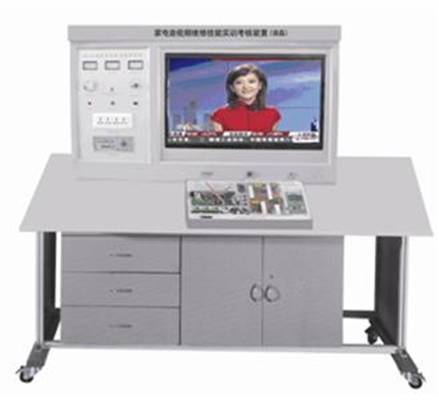

TRY-606液晶電視維修技能實訓考核裝置

(智能型32寸液晶)

一、液晶電視維修技能實訓考核裝置產品概述

TRY-606液晶電視維修技能實訓考核裝置(智能型32寸液晶)是根據中華人民共和國勞動和社會保障部發布的《“家用電子產品維修工”職業技能實訓和鑒定設備技術規范》，按照職業教育的教學和實訓要求而研發的產品，適合高職院校、職業學校的應用電子技術、電子電器應用與維修等專業的電視機原理與維修、家用電子產品原理與維修等課程的實訓教學。

本實訓裝置也適合技工學校、職業培訓學校、職教中心、鑒定站/所的家電類專業及家電維修工中音視頻類維修實操，以及中級、高級工的技能鑒定考核。

二、液晶電視維修技能實訓考核裝置技術性能

1.輸入電源：單相三線制AC220V±10%50HZ

2.工作環境：溫度-10℃～+40℃相對濕度＜85%（25℃）

3.整機容量：＜300VA

4.安全保護：動作電流≤30mA、動作時間≤0.1s

5.外形尺寸：150cm×70cm×135cm

6．具有實驗室管理系統，帶密碼開機和定時關機功能

三、液晶電視維修技能實訓考核裝置系統組成

1.本裝置由實訓控制屏、實訓桌、液晶顯示器和實訓組件四部分組成

（一）實訓控制屏（鐵質雙層亞光密紋噴塑結構，鋁塑面板）

2.交流電源（均帶有過流保護）

輸出電源：市電不隔離輸出220V50HZ

隔離變壓器輸出220V50HZ

14.5V50HZ

3.直流電源：±16V/+12V

4.彩色信號發生器

（1）輸出信號頻率范圍：第12頻道

（2）電視信號形式：分為圓、點、格、黑白格、彩色、單色等16種形式，可通過按鍵直接選擇

（3）輸出信號：有視頻、伴音（中頻6.5M）、射頻輸出接口）

（4）信號制式：PAL-D/K

5.智能考核接口單元：答題器接口、PC機串行接口、彩電模塊接口

（二）液晶顯示器：32寸對比度：600：1，亮度：500cd/m2,反應時間：＜16ms

（三）實訓組件

本裝置由液晶彩電模塊、智能實訓考核系統組成。

1.液晶彩電實訓模塊

智能故障轉換接口單元、開關穩壓電路單元、逆變器背光驅動電路單元、遙控及本機鍵盤控制單元、視頻信號處理單元、音頻輸出單元、AD模數轉換單元、內置設故排故系統（可由電腦隨機故障點）

2.智能實訓考核系統

(1)計算機可以監控1-126臺家用電器智能考核臺

(2)已設置20多個故障點。

(3)具有發卷功能

(4)具有收卷功能

(5)具有單臺和全部實驗臺清零功能

(6)具有自動檢測各家用電器考核臺的通訊聯機情況

(7)可以生成學生個人成績單

(8)可以對學生考核情況進行統計、分析

(9)設有進入系統密碼，進入系統后能夠修改密碼

(10)具有打印功能

(11)具有答題次數限制功能

(12)學生臺配智能答題器，學生可以通過答題器與都師進行數據交換

（四）實訓桌：整體結構采用鋁合金框架落地臺式，并設有四個萬向輪和四個固定調節機構，便于移動和固定，利于實驗室布局。桌面為防水、防火、耐麿高密度板、結構堅固，造型美觀大方。設有抽屜和柜門，用于放置工具和資料等。

四、液晶電視維修技能實訓考核裝置實訓項目

1.理解液晶電視中各主要元件的基本結構及基本工作原理

2.認識液晶電視機各主要單元電路的組成，理解其基本的工作原理

3.電子調諧器的測量與分析

4.遙控及本機鍵盤控制測量與分析

5.視頻信號處理流程測量與分析

6.音頻信號處理流程與分析

7.AD模數轉換控制測量與分析

8.開關穩壓電路測量與分析

9.逆變器背光驅動電路測量與分析
