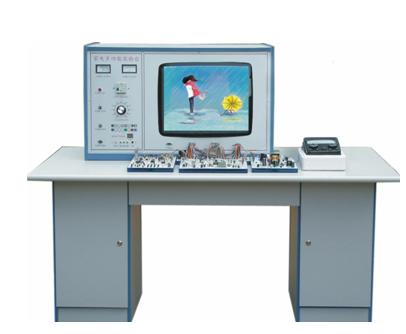

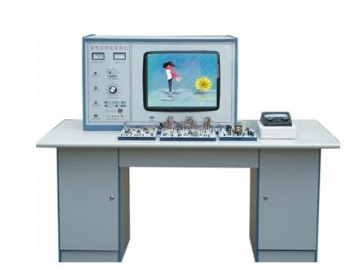

TRY-07K智能型家庭視聽影院綜合實驗考核裝置

一、家庭視聽影院綜合實驗考核裝置概述

TRY-07K智能型家庭視聽影院綜合實驗考核裝置吸收國內外先進教學儀器的優點，充分考慮實驗室現狀與發展，從性能和結構上進行了改進和創新，采用積木式結構，布局合理，各IC管腳功能定義準確詳細，測試點豐富便使用方便，每個單元都可進行故障實驗、測試、研究、分析，并且教師可自編自導實驗，提高實驗效果及學生動手能力。

二、家庭視聽影院綜合實驗考核裝置技術指示

1、工作電源：AC220V±10%50Hz

2、外形尺寸：110高×80寬×160長cm

3、整機功率：＜0.5KVA

4、人身安全保護：輸入電源隔離，浮地設計，設備具有電壓漏電保護裝置，短路保護。

三、家庭視聽影院綜合實驗考核裝置功能

彩色電視機、電源采用光耦冷底板電源及AC輸入輸出保護功能。

1、彩色信號發生器：彩色信號發生器具有16種測試功能，即16種標準測試信號是來判答電視機的行、場線性是否正常，彩度、亮度、公共通道正常與否。

2、TA東芝二片彩色電視機：具有綠色字符顯示自動選臺，自動存臺，全自動遙控接收，PAL制等功能。電腦集成M50436，中段TA7680，解碼TA7698，伴音AN5655，場掃描AN5512，波段轉換LA7910。

四、實驗臺主要配置

1、交流輸入電表1只，交流電源經隔離變壓輸出電壓表1只，行電壓指示表1只，行電流表1只。

2、漏電開關1只，電源輸入輸出保險各1只，四連插板1只，安全隔離變壓器1只，電壓調節開關1只。

3、彩色信號發生即信號源1臺。

4、21寸彩色顯示器1臺，內置彩色高壓包1只，內置3W楊聲器2只。

5、彩電：與實驗臺連接插座共3只。

6、上海精益FM-500型指針萬用表1臺。

7、鋁塑板90cm×48cm1塊。

五、智能型家庭視聽影院綜合實驗考核裝置功能與實驗（機種配置）

能完成下列機型的所有實驗：

1、全自動遙控彩色電視機（東芝二片）

2、彩色信號發生器

六、全透明單元板配置

1、彩色電視機行輸出一塊電路單元

2、彩色電視機場輸出一塊電路單元

3、彩色電視機視放一塊電路單元

4、彩色電視機高頻頭中放遙控電路單元

5、彩色電視機解碼亮度放大電路一塊單元

6、彩色電視機開關電源電路一塊單元

七、東芝二片彩色電視機實驗內容

一、遙控、中頻放大，伴音中放電路單元實驗內容20號電路單元

實驗1-1　無圖無聲實驗

K28是IF輸入開關，斷開無信號輸入中放、滿屏雪花，閉合正常。

實驗2－2　雪花干擾圖像實驗

K29是中放前置放大供電電源12V開關、斷開雪花干擾圖像，閉合正常。

實驗3－3　無伴音或伴音不正常實驗

K30是伴音中頻信號輸出開關，斷開無伴音或，閉合正常。

實驗4－4　伴音不正常實驗

K18是伴音中頻信號輸出開關，接通伴音對地伴音不正常，斷開正常。

實驗4－5　無圖像有聲音實驗

K17是視頻輸出開關，斷開無視頻信號輸出，即無圖像。

實驗6－6　遙控失靈實驗

K27是遙控接收信號輸入開關，斷開遙控失靈。閉合正常。

實驗7－6　無字符實驗

K12是字符振蕩輸出開關，斷開無字符顯示，閉合正常。

實驗8－8　無字符實驗

K13是字符振蕩輸出開關，斷開無字符顯示，閉合正常。

實驗9－9　自動搜臺不正常實驗

K14是AFT電壓斷開自動搜臺不正常，閉合正常。

實驗10－10　字符對比度不足實驗

K15是字符B信號輸出，斷開字符對比度不足，閉合正常。

實驗11－11　U波段無圖無聲實驗

K11是頻段編碼信號輸出，斷開頻段U波段不工作，閉合正常。

實驗12－12　UV波段無圖無聲實驗

K10是頻段編碼信號輸出，斷開頻段U、V波段不工作，閉合正常。

實驗13－13　音量失控實驗

K8是音量控制信號輸出，斷開音量失控，閉合正常。

實驗14－14　無亮度實驗

K9是亮度控制信號輸出、斷開無亮度，閉合正常。

實驗15－15　色度失控實驗

K16是色度控制信號輸出、斷開有彩色但色度失控，閉合正常。

實驗16－16　音量大無法控制實驗

K1是音量開關，斷開音量最大，閉合正常。

實驗17－17　色度失控實驗

K2是色度開關色度最大，色度失控閉合正常。

實驗18－18　高度失控實驗

K3是亮度開關，斷開亮度最大，閉合正常。

實驗19－19　按鍵失控實驗

K4是鍵掃描輸出，斷開所對應的按鍵失控，接通正常。

實驗20－20　按鍵失控實驗

K5是鍵掃描輸出，斷開所對應的按鍵失控，接通正常。

實驗21－21　按鍵失控實驗

K5是鍵掃描輸出，斷開所對應的按鍵失控，接通正常。

實驗22－22　按鍵失控實驗

K7是鍵掃描輸出，斷開所對應的按鍵失控，接通正常。

實驗23－23　AGC電路實驗

W1是AGC控制，AGC不對圖像不清或無圖像。

實驗24－24　字符水平位置實驗

W2是字符水平位置，調動W2字符可左右移動。

實驗25－25　電臺調諧實驗

W3是電壓調諧電位器，用來調諧電臺信號。

二、彩色解碼、Y放大幀振蕩、行振蕩電路單元21號

實驗26－1　白光柵無圖像實驗

K1是視頻輸入，斷開白光柵無圖像，閉合正常。

實驗27－2　無光柵實驗

K2是行振蕩信號輸出，斷開無光柵行不正作，閉合正常。

實驗28－3　無光柵實驗

K3是行推動輸出端，斷開無光柵，閉合正常。

實驗29－4　水平亮線實驗

K4是場振蕩開關，斷開水平亮線，閉合正常。

實驗30－5　回掃線實驗

K5幀消隱開關，斷開屏幕出現回掃線，閉合正常。

實驗31－6　UV分量實驗

K7PAL/NTSC制式開關及延遲信號輸入斷開失去分量，閉合正常。

實驗32－7　U分量實驗

K8是U分量輸入，斷開失去U分量，閉合正常。

實驗33－8　無彩色實驗

K9是矩陳開關，斷開無彩色，閉合正常。

實驗34－9　色度失控實驗

K10是色度控制，斷開色度失控，閉合正常。

實驗35－10　無光柵實驗

K11是亮度控制端，斷開無亮度即無光柵，閉合正常。

實驗36－11　無彩色實驗

K12是APC濾波端，斷開無彩色，閉合正常。

實驗37－12　對比度實驗

R256電位器是對比度電位器，調整圖像的對比度。

實驗38－13　亮度實驗

R255是副亮度電位器，調節圖像的亮度。

實驗39－14　行同步實驗

R451是行頻電位器，調節行同步。

實驗40－15　場同步實驗

R351是幀電位器，調節場同步。

實驗41－16　色相位電路實驗

R522是色相位電位器，調節色度信號的相位。

三、彩色光耦開關電源電路單元　8號板

實驗42－1　無伴音實驗

K1伴音16V供電開關，斷開無伴音，閉合正常。

實驗43－2　正機不工作實驗

K2　5V穩壓供電12V開關，斷開正機不工作，閉合正常。

實驗44－3　水平亮線實驗

K3遙控開機關機信號開關，斷開水平亮線，閉合正常。

實驗45－4　圖象扭曲實驗

507、400V濾波電容，焊開圖象扭曲，閉合正常。

四、末級視放電路單元18號

實驗46－1　紅色信號丟失實驗

K1是R信號開關斷開紅色信號丟失，閉合正常。

實驗47－2　綠色信號丟失實驗

K2是G信號開關斷開綠色信號丟失，閉合正常。

實驗48－3　蘭色信號丟實驗

K3是B信號開關斷開度蘭色信號丟失，閉合正常。

實驗49－4　無綠色字符顯示實驗

K4是綠色字符開關，斷開，無綠色字符顯示，閉合正常。

實驗50－5、亮平衡、暗平衡、三基色實驗

電位器W1到W5是亮平衡、暗平衡、三基色調整電位器。

五、幀輸出電路單元

實驗51－1　場下線性壓縮實驗

K1斷開場下線性壓縮，閉合正常。

實驗52－2　水平亮線實驗

K2斷開水平亮線，閉合正常。

實驗53－3　場幅壓縮實驗

K3斷開場幅壓縮，閉合正常。

實驗54－4　對場幅實驗

R302是場幅電位器，對場幅進行調整。

實驗55－5　場線性實驗

R312是場線性調節電位器。

六、行輸出電路單元

實驗56－1　無光柵實驗

K1是行推動信號，斷開無光柵行不工作，閉合工作。

實驗57－2　M1至M5是主要測試點。
