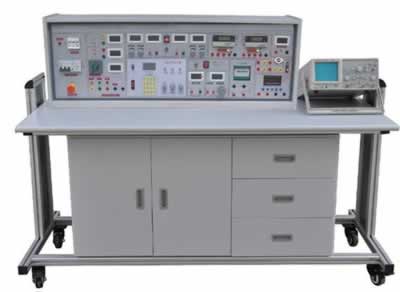

TRY-740B高級電工模電數電實驗設備

一、高級電工模電數電實驗設備功能簡介：

TRY-740B高級電工模電數電實驗設備具有較完善的安全保護措施，較齊全的功能。在前幾代的產品基礎上各方面做了較大的改進，實驗項目更加豐富，覆蓋面廣，實驗內容選擇余地大，實驗深度有較大提高，使實驗更加深入完整。實驗臺裝配智能化數字交流、直流電表，測量精度高、測量范圍寬，使用方便。電工、電拖強電部分實驗均采用隱蔽式電學插座，接觸可靠、安全。繼電接觸器、按鈕、時間繼電器等獨立做成箱式，元器件接線端口引至電學專用插座上。實驗方便、快捷、減少元器件損耗。弱電部分在九孔通用實驗底板上完成，實驗靈活，動手動腦能力強。元件盒盒體透明，直觀性好，盒蓋印有永不褪色元件符號，線條清晰美觀。盒體與盒蓋采用壓卡式結構，維修、更換元件拆裝方便。數字部分實驗利用進口新型集成座，實驗時集成插撥方便，接觸可靠，集成座僅需要更換集成就能無限制完成數字電路實驗。實驗項目擴展性好，便于學生課余興趣小組電路開發、學生畢業設計等。實驗元件分立式，院校除能完成指導書上實驗，還可利用元器件設計符合自身要求的實驗內容。為對實驗教學上大膽創新的院校實驗建設提供了良好的平臺。實驗臺高度為115cm，實驗室布局不受設備高度限制，有利于講師講解。

二、適用范圍

TRY-740B高級電工模電數電實驗設備適用高等院校及要求較高的中專、技校、科研單位，可完成電工學、電工原理、電路分析、電氣控制、數字電路、模擬電子技術實驗，利用其平臺也可完成其他科目實驗，其是實驗室更新?lián)Q代或新建擴建實驗室的理想教學設備。

三、實驗臺和實驗操作桌結構和功能：

1、實驗臺構成與性能:

1.1.電源及參數

1.1.1輸入電源:三相四線電源，輸入時指示燈亮

1.1.2電源輸出：有嵌入式保險盒和三相漏電保護開關二級保護功能。

A組:單、三相可調交流電源，提供三相0～380V連續可調的交流電源，同時可得至0～240V單相可調電源(配有一臺1.5KVA的三相自耦調壓器，配有三只液晶交流電壓表，指示調壓器輸出電壓)。

B組:低壓交流電壓3、6、9、12、15、18、24V電源，最大輸出電流1.5A。

C組:低壓交流穩壓電源：＋5V、＋12V、－12V。

D組:雙路穩流穩壓電源，二路輸出電壓均為0～30V，內置式繼電器自動換檔，多圈電位器連續調節，使用方便。輸出最大電流為1.5A，具有預設式限流保護功能，每路輸出有0.5級數字電流表、電壓表指示。電壓穩壓度<10－2，負穩壓度<10－2，紋波電壓:<5mV。

E組:單相交流市電輸出，由萬能插板供用戶自備設備使用。

1.2內置式電度表：便于實驗，臺內裝有一臺單相電度表，接線端子引至面板，具有工作可視框。

1.3內置式日光燈配件：臺內已安裝一套日光燈實驗組件，實驗方便、安全。

1.4七段譯碼器：3組七段譯碼器及對應譯碼顯示數碼盒。

1.5音頻放大器：輸入音頻電壓不低于10mV，輸出功率不少于1W，音量可調，內置喇叭，用于電路擴音，也可作信號尋跡。

1.6智能型功率、功率因數表：由24位專用DSP、16位高精度AD轉換器和高速MPU單元設計而成，通過鍵控、數顯窗口實現人機對話功能控制模式。軟件上采用RTOS設計思路，同時配有PC監控軟件來加強分析能力。能測量電路的功率、功率因數。功率測量精度為1.0級，功率因數測量范圍0.3-1.0，電壓電流量程為450V和5A，能自動判別負載性質（感性顯示“L”，容性顯示“C”，純電阻不顯示），并可存儲測量數據，供隨時查閱。

1.7智能型直流電流表：精度0.5級，量程4檔，分別為±4mA、±40mA、±400mA、±4000mA，具有超量程自動保護功能，電表面板上具有上下限預設報警和回差設定按鈕，可根據實際情況隨時更改任一量程上下限報警數值和回差數據，使用方便、精度高、安全可靠。

1.8智能型交流電表：精度0.5級，量程4檔，分別為4mA、40mA、400mA、4000mA，具有超量程自動保護功能，電表面板上具有上下限預設報警和回差設定按鈕，可根據實際情況隨時更改任一量程上下限報警數值和回差數據，使用方便、精度高、安全可靠。

1.9單次脈沖：每次可輸出一對正負脈沖。

1.10函數信號發生器：

1.10.1波形：正弦波、三角波、方波、脈沖波、鋸齒波、TTL方波、矩形波。

1.10.2頻率范圍：由0.1Hz到2MHz，分七個頻率檔級。

1.10.3正弦波失真度：10－30Hz＜3%　30Hz－100KHz≤1%。

1.10.4方波響應：前沿/后沿≤100nS(開路)。

1.10.5最大輸出幅度(開路)：f＜1MHz幅度≤15Vp-p，1M＜f≤2MHz幅度≤11Vp-p。

1.10.6直流偏置（開路）：±10V。　

1.10.7輸出阻抗Z：Z0＝50Ω±5Ω。

1.10.8占空比：脈沖與鋸齒波上升、下降沿可連續變化，范圍10%－90%。

1.10.9壓控振蕩（VCF）：加外加直流電壓0－±5V變化時,對應的頻率變化大于100：1。

1.10.10輸出衰減：20dB　40dB　60dB。

1.11頻率計數器：

1.11.1測頻范圍：1Hz-100MHz，六位數顯。

1.11.2閘門時間：0.01S、0.1S、1S、10S。

1.11.3輸入阻抗（AC耦合）：電阻分量約500KΩ，并聯電容約100P。

2、驗操作桌：由雙面飾面板制成，不變形，不褪色，尺寸：160×70×80cm，鋁合金框架，造型美觀大方，中間設有抽屜，存放工具，左右二只儲存柜，用于儲存元器件。

四、本系列成套設備構成、配備及實驗項目：

（一）構成與配備(以二十四座為例)

1、實驗操作桌12張，一桌二座，操作桌桌面中央設置通用電路插板(尺寸:35×90cm)，低壓電路實驗在其上任意拼插元件盒成實驗電路。元件盒盒體透明直觀，內裝元件一目了然，盒蓋印有永不褪色元件符號，線條清晰美觀，盒蓋與盒體采用壓卡式結構、維修拆裝更換方便。繼電控制實驗由實驗箱與專用隱蔽式控制線來完成。根據高壓實驗與低壓實驗不同特點配置不同導線、不同實驗方法，實驗安全系數大大提高。數字電路實驗配備通用集成插座，插拔更換集成方便，一座多用，自主開發能力強。每張操作桌配有一粒膠皮板，保護通用電路插板和桌面(如需要在桌上放置電動機、焊接等)，實驗操作桌下部有二只元件儲存柜，放置實驗元器件及儲存板。

2、示教控制臺：由示教實驗操作桌、實驗臺、演示控制屏組成，能分別控制12臺學生實驗臺的電源。演示屏立在實驗臺上，尺寸為160×70cm，用于講解、演示。

3、實驗臺，共12臺，每張學生實驗操作桌上配置l臺。

4、教學器材配備:

TRY-01　繼電控制實驗箱一；TRY-02　繼電控制實驗箱二；

TRY-03　繼電控制實驗箱三；TRY-04　繼電控制實驗箱四；

TRY-05　三相負載；

13臺0.18KW三相電動機，39只電流測試插座，39只1.5級直流電表，13只MF-47萬用表，13只數字萬用表，25套電烙鐵及烙鐵架，13套剝線鉗、尖嘴鉗、螺絲刀等工具，13套實驗所需的電阻、電位器、電感、電容、變壓器、條形磁鐵、91只集成座，26只邏輯電平、邏輯電平顯示實驗盒等元件單元盒（元件已裝在透明單元盒內），25張學生凳,1個雙門立柜。

5、用戶自備教學器材：滑動變阻器、毫伏表。

（二）實驗項目：

（1）電工實驗實驗內容：

1．電工測量儀表的使用及減少內阻測量誤差的方法

2．常用元件的識別與檢測

3．線性元件與非線性元件的伏安特性

4．未知電阻元件伏安特性測繪

5．電源的外特性

6．電位值、電壓值的測量及電路電位圖的繪制

7．電流表和電壓表的擴程

8．歐姆表的設計

9．基爾霍夫定律的驗證

10．驗證楞次定律

11．迭加原理與互易定理的驗證

12．戴維南定理與諾頓定理的驗證

13．電壓源與電流源的等效變換

14．受控源特性的研究

15．示波器和信號發生器的使用及典型電信號的觀察與測量

16．一階電路實驗

17．二階電路過度過程

18．研究LC元件在直流和交流電路中的特性

19．負載獲得最大功率的條件

20．三表法測定交流電路參數

（用三表法測量交流電路等效參數）

21．正弦交流電路中RLC元件的頻率特性

22．RL及RC串聯電路實驗

23．RLC串聯諧振電路

24．日光燈電路的連接及功率因數的改善

25．三相負載的星、三角接法

26．三相電路功率的測量

27．RC網絡頻率特性和選頻特性的研究

28．二端口網絡的研究

29．單相鐵芯變壓器特性的測試

30．互感線圈電路的研究

31．單相電度表的校驗

32．負阻抗變換器實驗

33．回轉器特性測試

34．三相異步電動機的使用和起動

35．三相異步電動機繼電接觸控制基本電路

36．按鈕、接觸器復合聯鎖的控制電路

37．三相異步電動機時間繼電器控制Y-△起動控制實驗

……自由設計實驗項目

（2）模電、數電實驗內容：

A、模擬電子電路部分

1．常用電子儀器的使用

2．晶體二極管的特性與檢測

3．晶體三極管的輸入、輸出特性

4．晶體管共射極單管放大器

5．射極耦合觸發器

6．RC耦合兩級放大器

7．負反饋對放大器性能的影響

8．場效應管放大器

9．差動放大電路

10．運算放大器指標測試

11．集成運算放大器的基本應用（多種模擬運算電路）

12．RC正弦波振蕩器———集成運算放大器非線性應用一

13．方波發生器———集成運算放大器非線性應用二

14．三角波和方波發生器——集成運算放大器非線性應用三

15．LC正弦波振蕩器

16．變壓器耦合推換功率放大器

17．OTL功率放大18．集成功率放大器。

19．電壓—-頻率轉換電路。

20．單相半波、全波、橋式整流電路。

21．串聯型晶體管直流穩壓電源（設計性實驗）

22．集成直流穩壓電源。

23．單結晶管特性。

24．單結晶體管觸發電路。

25．晶閘管間單測試。

26．晶閘管可控整流電路（綜合性實驗）

27．函數信號發生器的組裝與調試（綜合性實驗）

28．萬用表的設計與調試（綜合性實驗）

29．電子門鈴電路———趣味性應用實驗一

30．電子報警電路———趣味性應用實驗二

31．光控簡易燈自動開關電路———趣味性應用實驗三

32．電子催眠器———趣味性應用實驗四

33．溫控電路———趣味性應用實驗五

……自由設計

B、數字部分

1．TTL集成邏輯門的參數測試

2．CMOS集成邏輯門的參數測試

3．TTL集電極開路門與三態輸出的應用

4．與門、或門、異或門邏輯電路測試

5．半加器、全加器電路實驗

6．RS、D、JK觸發器及JK與D觸發器的轉換電路

7．計算器

8．MSI移位寄存器及其應用

9．譯碼器及變換方式

10．數據選擇器及邏輯設計

11．用集成與非門構成單穩態觸發器和RC環形多諧振蕩器

12．利用門電路構成編碼器、分配器、選擇器

13．組合電路的設計之一

14．組合電路設計之二———顯示電路

15．同步時序電路的設計

16．計算機時序電路的設計

17．集成定時器測試及應用

18．D/A、A/D轉換器

19．電子秒表———大型綜合實驗。

20．二極管與門、或門電路

21．三極管"非門"電路

22．三極管"與非門"電路

23．三極管"或非門"電路

24．異步十進制加法計數器

25．異步十進制減法計數器

26．智力競賽搶答裝置———大型綜合實驗二

……自由設計實驗
