模電數電EDA系統開發綜合實驗設備

- 型號:TRY-528I
- 品牌:上海榮育
- 所在地:上海
- 供貨總量:大量供貨
- 發貨期限:商定
- 價格:詢價元
- 電話:021-63811399 / 021-53550259

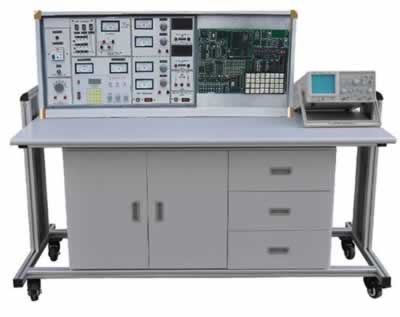

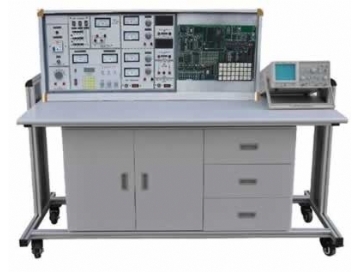

TRY-528I模電數電EDA系統開發綜合實驗設備
一、模電數電EDA系統開發綜合實驗設備功能簡介:
TRY-528I模電數電EDA系統開發綜合實驗設備可完成數字電子技術、模擬電子技術和EDA實驗,適合大、中專院校電子課程的實驗和畢業設計。
二、模電數電EDA系統開發綜合實驗設備技術性能:
1、輸入電壓:交流220V±10%50Hz
2、溫度:-10℃~40℃,相對濕度<85%(25℃)
3、裝置容量:<1KVA
4、外形尺寸:1600mm×700mm×1200mm
三、模電數電EDA系統開發綜合實驗設備功能與結構:
(一)實驗臺部分:
1、電源
1.1電源輸入:工作電壓220V±5%(50Hz),輸入時指示燈亮。
1.2電源輸出:有保險絲和漏電保護開關二級保護功能。
A組:低壓交流電壓3-24V分七檔可調,輸出電流1.5A。
B組:二組互相獨立的0-30V直流穩壓電源,內置式繼電器自動換檔,多圈電位器連續調壓,輸出電流2A,具有預設式限流保護功能。
C組:低壓直流穩壓電源,電壓+5V,+14V。
D組:單相市電輸出,供用戶自備儀器使用。
2、函數發生器
2.1波形:輸出正弦波、三角波、方波。
2.2頻率范圍:5Hz-550KHz,有頻率表指示。
3、七段譯碼器及對應譯碼顯示數碼管。
4、EDA系統硬件結構及配置:
4.1含有以AT89051為核心的單片機(MPU)最小系統(包括4×4小鍵盤,RAM62256,液晶顯示接口);
4.2構成以PLDIMPU雙系統為主要特點的復合型綜合電子實驗平臺,特別適應開設綜合電子設計課程;
4.3能完成多個歷年全國大學生電子設計競賽試題;
4.4有16個外I/O接口,適用于擴展實驗。
5、單次脈沖:每撥一次鈕子開關輸出一對正負脈沖。
6、外測交直流二用電流表:精度0.5級,三位半數字式顯示,測量范圍:0-999mA。
7、外測交直流二用電壓表:精度0.5級,三位半數字顯示,測量范圍:0-99V。
(二)學生實驗桌:
一桌二座,桌面中央設置九孔通用電路插板,元件盒在其上接插成數字、模擬實驗電路完成實驗。元件盒盒體透明,內裝元件一目了然,盒蓋印有永不褪色元件符號,盒蓋與盒體采用科學的壓卡式結構,維修拆裝方便。實驗桌左右各有一個柜,柜中存放元器件,中部抽屜存放工具、萬用表、導線等。桌面尺寸:160×70cm。
三、模電數電EDA系統開發綜合實驗設備實驗器材配置(以24座為例,詳見發貨清單)
12臺實驗臺、12張學生實驗操作桌、l臺主控演示臺、13只MF47萬用表、13只數字萬用表890B+、39只指針式1.5級直流電流表,25套電烙鐵及烙鐵架,13套實驗所需的電阻、電位器、電感線圈、變壓器、二極管、三極管、場效應管、集成、可控硅、邏輯電平開關、邏輯電平指示等元件盒。13套聲傳感器、直流電機、步進電機等。13套剝線鉗、螺絲刀、尖嘴鉗等工具。
四、用戶自備教學器材:雙蹤示波器(型號不限)、毫伏表、滑線變阻器。
五、模電數電EDA系統開發綜合實驗設備實驗項目:
(一)模電、數電部分:能完成“TRY-530模電數電實驗室成套設備”的實驗項目。
(二)EDA實驗項目(49個實驗)
(1)基本實驗:
1、七人表決器
2、格管碼變換器
3、四位加法器
4、BCD碼加法器
5、四位并行乘法器
6、四位并行乘法器
7、觸發器
8、用ABEL語言設計74LS160功能模塊計數器
9、多模加減計數器
10、可控脈沖發生器
11、簡易數碼鎖
12、英語字母顯示電路
13、八位乘法器
14、序列檢測器
15、可變模16位加法計數器
16、正負脈寬數控調制發生器
17、秒表
18、鍵盤掃描實驗
(2)數字系統設計:
1、數字鐘
2、頻率計
3、交通燈
4、乒乓球游戲機
5、數字鎖
6、自動電梯
7、出租車計費器
8、搶答器
9、彩燈控制器;
(3)綜合電子設計:
1、彩條信號發生器(VGA)
2、RS232通信
3、點陣顯示
4、樂曲演奏電路
5、FSK發生器(D/A)
6、數字電壓表(A/D);
7、DDS實驗
(4)綜合電子實驗(PLD+單片機綜合系統)
1、多功能頻率計
2、DDS信號源
(5)擴展實驗
1、用液晶顯示多功能頻率計
2、點陣漢字顯示
3、可編程模塊器件(PAC)實驗
模電數電EDA實驗開發系統實驗室元器件配置清單(每臺)
元件名稱 |
型號 |
數量 |
備注 |
電阻 |
4Ω |
1 |
2W |
電阻 |
5.1Ω |
2 |
2W |
電阻 |
8Ω |
1 |
2W |
電阻 |
10Ω |
1 |
2W |
電阻 |
16Ω |
1 |
2W |
電阻 |
20Ω |
1 |
1W |
電阻 |
30Ω |
1 |
1W |
電阻 |
51Ω |
2 |
1W |
電阻 |
75Ω |
1 |
1W |
電阻 |
100Ω |
2 |
1/8W |
電阻 |
120Ω |
1 |
1/8W |
電阻 |
150Ω |
1 |
1/8W |
電阻 |
200Ω |
1 |
1/8W |
電阻 |
240Ω |
1 |
1/8W |
電阻 |
300Ω |
2 |
1/8W |
電阻 |
330Ω |
1 |
1/8W |
電阻 |
470Ω |
1 |
1/8W |
電阻 |
510Ω |
2 |
1/8W |
電阻 |
620Ω |
1 |
1/8W |
電阻 |
650Ω |
1 |
1/8W |
電阻 |
1K |
2 |
1/8W |
電阻 |
1.5K |
1 |
1/8W |
電阻 |
2K |
2 |
1/8W |
電阻 |
2.4K |
2 |
1/8W |
電阻 |
2.7K |
1 |
1/8W |
電阻 |
3K |
2 |
1/8W |
電阻 |
3.3K |
1 |
1/8W |
電阻 |
3.9K |
1 |
1/8W |
電阻 |
4.3K |
1 |
1/8W |
電阻 |
4.7K |
2 |
1/8W |
電阻 |
5.1K |
3 |
1/8W |
電阻 |
6.8K |
2 |
1/8W |
電阻 |
7.5K |
1 |
1/8W |
電阻 |
9.1K |
1 |
1/8W |
電阻 |
10K |
5 |
1/8W |
電阻 |
13K |
2 |
1/8W |
電阻 |
15K |
1 |
1/8W |
電阻 |
20K |
2 |
1/8W |
電阻 |
30K |
1 |
1/8W |
電阻 |
36K |
1 |
/8W |
電阻 |
39K |
1 |
1/8W |
電阻 |
47K |
1 |
1/8W |
電阻 |
51K |
1 |
1/8W |
電阻 |
68K |
1 |
1/8W |
電阻 |
100K |
2 |
1/8W |
電阻 |
150K |
1 |
1/8W |
電阻 |
200K |
2 |
1/8W |
電阻 |
300K |
1 |
1/8W |
電阻 |
470K |
1 |
1/8W |
電阻 |
510K |
1 |
1/8W |
電阻 |
1M |
1 |
1/8W |
電位器 |
470Ω |
1 |
1/2W |
電位器 |
1K |
2 |
1/2W |
電位器 |
4.7K |
1 |
1/2W |
電位器 |
10K |
1 |
1/2W |
電位器 |
47K |
1 |
1/2W |
電位器 |
100K |
1 |
1/2W |
電位器 |
470K |
2 |
1/2W |
電位器 |
1M |
1 |
1/2W |
電解電容 |
0.1UF |
1 |
16V |
電解電容 |
4.7UF |
1 |
16V |
電解電容 |
10UF |
3 |
16V |
電解電容 |
33UF |
1 |
16V |
電解電容 |
47UF |
2 |
25V |
電解電容 |
100UF |
3 |
35V |
電解電容 |
220UF |
1 |
35V |
電解電容 |
470UF |
1 |
35V |
瓷片電容 |
300P |
1 |
63V |
瓷片電容 |
1000P |
2 |
63V |
瓷片電容 |
4700P |
1 |
63V |
瓷片電容 |
0.01UF |
3 |
63V |
瓷片電容 |
0.1UF |
2 |
63V |
瓷片電容 |
0.47UF |
1 |
63V |
瓷片電容 |
1UF |
1 |
250V |
瓷片電容 |
2UF |
1 |
250V |
音頻輸入變壓器 |
1 |
||
音頻輸出變壓器 |
1 |
||
變壓器 |
220/6V.6V.24V |
1 |
8W |
電感 |
8Ω |
1 |
|
電感 |
390UH |
1 |
|
二極管 |
4007 |
4 |
|
二極管 |
2AP9 |
1 |
|
發光二極管 |
2 |
||
穩壓二極管 |
2CW54 |
2 |
|
穩壓二極管 |
2CW76 |
1 |
|
光敏二極管 |
1 |
||
晶振 |
10M |
1 |
|
場效應管 |
3DJ6 |
1 |
|
單結管 |
BT33 |
1 |
|
晶閘管 |
KP1 |
1 |
|
三極管 |
3DG6 |
2 |
|
三極管 |
3DG12 |
2 |
|
三極管 |
3AX31 |
1 |
|
三極管 |
3DA1 |
1 |
|
三端穩壓 |
7805 |
1 |
|
指示燈(信號燈) |
1 |
12V | |
開關 |
2 |
||
喇叭 |
8Ω/0.2W |
1 |
|
繼電器 |
6V |
1 |
|
直流電表 |
±100UA |
1 |
|
直流表 |
1000UA |
1 |
|
直流電表 |
10MA |
1 |
|
電平開關和邏輯電平指示 |
2 |
16位 | |
集成座 |
14腳 |
4 |
|
集成座 |
16腳 |
2 |
|
集成座 |
20腳 |
1 |
|
集成座 |
28腳 |
1 |
|
集成運放 |
UA741 |
2 |
|
定時器 |
NE555 |
1 |
|
功率放大器 |
LA4101 |
1 |
|
數模轉換器 |
DAC0832 |
1 |
|
模數轉換器 |
ADC0809 |
1 |
|
TTL與非門 |
74LS00 |
1 |
|
TTL集電極開路與非門 |
74LS03 |
1 |
|
TTL非門 |
74LS04 |
1 |
|
TTL與門 |
74LS08 |
1 |
|
TTL三輸入與門 |
74LS11 |
2 |
|
TTL四輸入與非門 |
74LS20 |
1 |
|
TTL或門 |
74LS32 |
1 |
|
TTL觸發器 |
74LS74 |
2 |
|
TTL異或門 |
74LS86 |
1 |
|
JK觸發器 |
74LS112 |
1 |
|
緩沖器 |
74LS125 |
1 |
|
譯碼器 |
74LS138 |
2 |
|
數據選擇器 |
74LS153 |
1 |
|
計數器 |
74LS160 |
2 |
|
計數器 |
74LS161 |
1 |
|
D觸發器 |
74LS175 |
1 |
|
加減計數器 |
74LS192 |
2 |
|
移位寄存器 |
74LS194 |
1 |
|
計數器 |
74LS196 |
3 |
|
CMOS與非門 |
CD4011 |
1 |
|
EDA實驗開發系統 |
1 |
||
工具 | |||
萬用表 |
MF47 |
1 |
|
數字萬用表 |
DT890B+ |
1 |
|
尖嘴鉗 |
1 |
||
電烙鐵 |
2 |
||
烙鐵架 |
2 |
||
螺絲刀 |
3 |
||
剝線鉗 |
1 |
||
連接線 |
若干 |
||
其他 | |||
實驗臺 |
1臺 |
||
實驗桌 |
1張 |
||
凳子 |
2張 |
||
防腐皮 |
1塊 |
