通風化學實驗室成套設備

通風化學實驗室設備適用于中學各類化學實驗。系統具備供水、排水，電源到桌。桌面上的通風設備能有效改善學生和教師的實驗環境。整體體現易于學習、便于使用和教師能夠自行安裝、維護的設計思想。系統結構、生產工藝、所有材料以及各種器件的選用體現了系統設計的先進性、運行的可靠性、操作的簡捷性、維護的方便性和功能的可擴展性。嚴格按照中華人民共和國國家標準教學實驗室設備實驗臺（桌）的安全要求及實驗方法內容執行。

1.1教師演示臺：

1.1.1教師桌規格：長2400㎜×寬700㎜×高900㎜。

1.1.2臺面材質：一體化臺面，采用12.7mm厚美國進口威盛亞實芯理化板；該設備能實現耐酸、耐堿、耐腐蝕、耐磨、耐水、耐火、永不變形、永不脫膠、造形美觀、經久耐用。實驗臺邊緣加厚一層，圓邊打磨，厚25mm。

1.1.3教師桌：鋁木結構，專用實驗臺鋁合金型材，鋁合金（立管）材質壁厚（靜電噴塑）1.5mm，圓管直徑為50mm內槽式，方管為48×50mm內槽式,連接件為一次注塑成型，組裝接縫嚴密，連接牢固。板材采用經國家人造板質量監督檢驗中心檢驗合格的16mm（±1mm）三聚氰胺雙貼面A類優等中密度板，利用進口封邊機對所有裸露截面均采用2mm厚優質PVC封邊條封邊，精加工，密封性好，防水性佳，外形美觀，經久耐用。

1.1.4結構：教師演示臺左側為PP化驗水槽帶銅質鍍鉻三聯高壓水嘴，中間為演示臺。采用專用腳墊，可有效防止桌身受潮，延長設備的使用壽命。

1.2教師椅：

教師椅采用五輪升降轉椅。

1.3教師安全實驗電源控制系統：

講臺的中間部分是講課演示臺，裝載多功能主控制抽屜，具有以下多種功能：

教師電源控制系統：采用的微電腦主控芯片，按鍵全部為觸摸式，分為教師自用電源部分及教師控制學生部分。

教師自用電源部分、1、設有電源總開關、漏電保護開關、工作指示燈、220V交流輸出多用插座等多種操作功能；

2、設有密碼開機、密碼記憶功能；

3、定時關機；

4、時鐘顯示工作時間；

5、直流可調穩壓輸出；0－24V/3A連續線性可調，0－16V/3A，16V－24V/2A穩壓精度（誤差電壓±0.2V），紋波≤5mv；

6、交流低壓輸出0－24v/8A輸出；

7、直流高壓輸出：240/300V100mA；

8、40A±10A大電流10±2秒出；

9、以上電源均具有過載、短路保護、自動復位；

10、輸入電源范圍交流220V±10%；

11、電流過載值為標稱值±0.3A。

12、可以控制全室風量風速裝置，控制無級調速電機。

13、設置給水控制系統：可控制全室各學生桌給水，帶過濾防塞裝置。因此，各學生桌用水必須依次通過教師桌的一些特配裝置，即閥門、凈水防塞裝置及電磁閥裝置，以便學生節約用水，安全用電，利于學校統一管理，當出現堵塞等一些情況時，也可以方便售后維修。

教師控制學生部分：

1.教師演示臺上設有學生電源分組開關教師用A、B、C、D四組空氣開關來分組控制學生用220V交流電源；

2、控制學生用交直流0V-24V低壓輸出，輸出電流≥3A。

1.4全室供電系統：

電纜線穿PVC管埋地，符合國家安全用電要求。

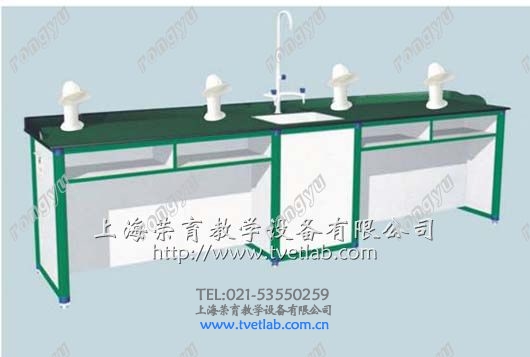

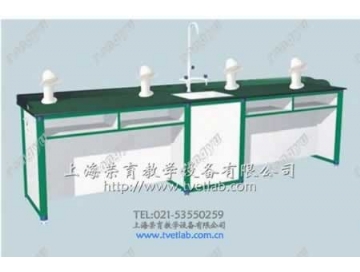

1.5學生實驗臺：

1.5.1學生桌規格：長2800㎜×寬600㎜×高780㎜。

1.5.2臺面材質：一體化臺面，采用12.7mm厚美國進口威盛亞實芯理化板；該設備能實現耐酸、耐堿、耐腐蝕、耐磨、耐水、耐火、永不變形、永不脫膠、造形美觀、經久耐用。實驗臺邊緣加厚一層，為25mm。

1.5.3學生桌：鋁木結構，專用實驗臺鋁合金型材，鋁合金（立管）材質壁厚（靜電噴塑）1.5mm，圓管直徑為50mm內槽式，方管為48×50mm內槽式,連接件為一次注塑成型，組裝接縫嚴密，連接牢固。板材采用經國家人造板質量監督檢驗中心檢驗合格的16mm（±1mm）三聚氰胺雙貼面A類優等中密度板，利用進口封邊機對所有裸露截面均采用2mm厚優質PVC封邊條封邊，精加工，密封性好，防水性佳，外形美觀，經久耐用。

1.5.4結構：每臺分為4座，每個學生臺的側面配有多功能電源插座,可接收教師送來的220V交流電源。

交直流0V-24V低壓輸出，輸出電流≥3A。

1.5.5中間裝有PP化驗水槽及銅質鍍鉻三聯高壓水嘴。采用專用腳墊，可有效防止桌身受潮，延長設備的使用壽命。

1.6學生凳：

圓形升降旋轉學生凳，采用國標優質鋼材，立管壁厚2㎜，立管上部有鋼板與凳面結合，凳面直徑300（±20㎜）。牢固耐用、平穩。升降范圍450-550㎜。

1.8給排水系統：

實驗室設有給水總閥，對全室供水系統進行控制，每個實驗臺采用PP專用化驗水槽與銅質鍍鉻三聯高壓水嘴。給水管選用高級UPVC管，排水管選用加厚50㎜PVC塑料管為主要材料，給、排水管采用專用PVC膠聯接，均安裝在地下，給、排水順暢，不易堵塞，便于維護。

1.9通風系統：

1.9.1吸風罩

1.9.1.1采用耐強酸強堿的工程硬塑材料，當風量過大時，不會產生回音，有效控制噪音，并且，此材料與通風管道接口材料相吻合，熱脹冷縮程度一致。有利于密封，不會造成漏氣現象。

1.9.1.2吸風罩采用喇叭式風罩，該風罩可自由伸縮，左右前后可自由轉換方向，吸風接觸面大，吸風能力強。

1.9.1.3吸風處成網狀結構，可以有效防止學生將碎紙等雜物塞入吸風管，而且設計的吸風罩軸徑可自由升降、伸縮、旋轉，有利于學生做實驗。

1.9.2通風管

1.9.2.1采用耐酸、耐堿、耐腐蝕、防污染、抗高壓、抗龜裂的化工專用工程塑料，此管采用機器擠壓制作，顯密度大，抗壓性好，而且內壁光滑，風速流暢，材質堅固，連接性好，使用性好，使用壽命長。

1.9.2.2地下通風管:采用直徑為400㎜的主通風圓管、直徑為160㎜的圓支管和90㎜的圓支管這三種不同型號,壁厚為5㎜。

1.9.3消音器

每個學生座特配一套噪聲消音器（連接在直徑為90㎜的圓支管上），選用化工專用塑料，耐腐蝕、耐酸堿性好，并且內壁配置具有吸音作用的材料，有效率為70%，大大地減少風流動時所造成噪音，可以控制噪音在50db以下，達到國家規定的排放標準。

1.9.4風量風速分配器

全室每個學生桌配置風力平衡裝置，使全室風量風速相當平衡，可用儀器測試。

1.9.5風機

型號：6#離心式風機

功率：5.5kw

轉速：1450r/min

風量：0~12000立方米/小時

風壓：1136。8-784pa

毒氣排污率：97%

噪聲：控制在55分貝以下

1.9.6防雨帽

采用化工專用工程材料，應具有耐酸堿，耐腐蝕作用。

1.9.7電機

型號：Y113M-4R勵磁無級調速電機

功率：5.5kw

轉速：1440轉/分

顯示方式：數碼顯示

勵磁電機：勵磁電壓90V勵磁電流5A
