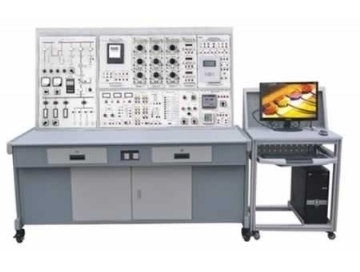

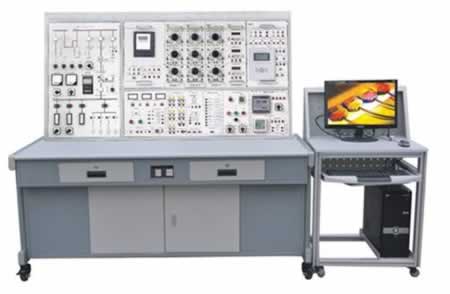

TRYJS-01維修電工技師技能實訓考核裝置

一、維修電工技師技能實訓考核裝置功能簡介：

TRYJS-01維修電工技師技能實訓考核裝置根據《機械維修電工技師培訓》進行研發，維修電工技師技能教學實訓考核一方面解決維修電工專業知識面寬，實踐技能要求高，學時數相對較多等重點和難點問題；另一方面解決高壓一次實訓設備及高壓電氣實訓項目，其主要內容包括電氣控制設備的認識操作和實驗，解決了專業知識面集中，學時數少問題。

二、維修電工技師技能實訓考核裝置技術指標:

1.外型：整體尺寸 1755mm×750mm×1790mm；

2.電源：

1)輸入：三相AC 380V ±10% 50HZ 三相五線；

2)交流輸出：

固定：三相五線  380V 接插式1組、220V接插式1組、220V插座式3組；

可調：0～220V連續可調；（具有過流保護報警切斷電源，智能化誤操作記錄功能）

3)直流輸出：

固定：勵磁電源 110 V/0.5 A  1組、+12 V/1.5A 1組； -12V/1.5 A 1組； +5 V/1.5A 1組，（具有過流保護報警切斷電源，智能化誤操作記錄功能）。

可調：電樞電源 0～220V/1.5A  1組（有電壓表監控輸出）、0～24 V 可調2 A 1組（有電壓/電流表實施監控輸出狀態）；

3.接口及儀表：配置答題器，具有答題功能，與教師計算機、智能考核掛板可進行智能化實訓考核；

4.實訓管理器：具有時鐘、定時提醒、定時上電、定時切斷電源功能。

5.誤操作記錄裝置：誤操作報警、記錄、切斷相應電源功能。

6.儀表/表頭：

1）內部測量顯示：指針式交流電壓表1只、數字式直流電壓表1只、指針式直流電壓表1只、指針式直流電流表1只；實時監控所測電壓/電流變化；

2）實訓測量用：數顯功率因數表1只、數字交流/直流電壓表各1只、數字交流/電流表各1只；

7.整流橋：1組。

8.實訓用變壓器：（輸入）380 V/220V（輸出）110 V、36 V、20 V（兩組）、12 V、6.3 V；（具有過流保護報警切斷電源，智能化誤操作記錄功能）

三、維修電工技師技能實訓考核裝置功能特點:

該設備是根據機械工業職業技能鑒定指導中心組織編寫的《機械工人職業技能培訓教材》研制生產的，可對《初級維修電工技術》《中級維修電工技術》《高級維修電工技術》教材中列出的電氣控制線路和實用電子線路進行實際操作，快速掌握課程的實用技術與操作技能。具有針對性、實用性、科學性和先進性，該實訓裝置不僅可供學生學習鍛煉，更是勞動鑒定部門、大中專院校、職校、技校初級、中、高級維修電工技能考核的理想設備。

四、維修電工技師技能實訓考核裝置實訓項目：

電動機點動與連續轉動電路連接實訓；

按鈕聯鎖的電動機正、反轉電路連接實訓；

接觸器聯鎖的電動機正、反轉電路連接實訓；

接觸器和按鈕雙重聯鎖的電動機正、反轉電路連接實訓；

電動機定子繞組串聯電阻啟動控制電路連接實訓；

按鈕切換的Y－△啟動控制電路的連接實訓；

時間繼電器切換的Y－△啟動控制電路的連接實訓；

電動機半波整流能耗制動控制電路連接實訓；

電動機全波整流能耗制動控制電路連接實訓；

電動機反接制動控制電路連接實訓；

電動機往返行程控制電路連接實訓；

電動機順序啟動控制電路連接實訓；

電動機定時運轉控制電路連接實訓；

按鈕切換的雙速電動機控制電路連接實訓；

時間繼電器切換的雙速電動機控制電路連接實訓；

簡單生產機械電氣控制電路連接實訓；

滑差電機的調速控制實訓；

直流電動機機械特性測試；

交流電動機機械特性測試；

交流電動機的調速實訓；

車床電氣控制電路單元常見故障的檢查與排除（16個故障點）：

T68鏜床電氣控制電路單元常見故障檢查與排除，（ 16個故障現象）：

X62W銑床電氣控制電路單元常見故障的檢查與排除（16個故障現象）：

電動葫蘆電氣控制電路單元常見故障的檢查與排除（16個故障現象）：

面板功能參數設置和操作實訓；

變頻器對電機點動控制、啟停控制；

電機轉速多段控制；

PLC與變頻器的綜合控制實訓；

基于模擬量控制的電機開環調速；

基于面板操作的電機開環調速；

變頻器的保護和報警功能實訓；

1.車床電氣控制電路故障現象：

1)全部電機均缺一相，所有控制回路失效；

2)主軸電機缺一相；

3)主軸電機缺一相；

4)M2、M3電機缺一相，控制回路失效；

5)冷卻泵電機缺一相；

6)冷卻泵電機缺一相；

7)刀架快速移動電機缺一相；

8)刀架快速移動電機缺一相；

9)除照明燈外，其它控制均失效；

10)控制回路失效；

11)指示燈亮，其它控制均失效；

12)主軸電機不能起動；

13)除刀架快移動控制外其它控制失效；

14)刀架快移電機不啟動，刀架快移動失效；

15)機床控制均失效；

16)主軸電機啟動，冷卻泵控制失效，QS2不起作用。

2.銑床電氣控制電路故障現象：

1)主軸電機正、反轉均缺一相，進給電機、冷卻泵缺一相，控制變壓器及照明變壓器均沒電；

2)主軸電機無論正反轉均缺一相；

3)進給電機反轉缺一相；

4)快速進給電磁鐵不能動作；

5)照明及控制變壓器沒電，照明燈不亮，控制回路失效；

6)控制變壓器沒電，控制回路失效；

7)照明燈不亮；

8)控制回路失效；

9)控制回路失效；

10)主軸制動失效；

11)主軸不能啟動；

12)主軸不能啟動；

13)工作臺進給控制失效；

14)工作臺向下、向右、向前進給控制失效；

15)工作臺向后、向上、向左進給控制失效；

16)兩處快速進給全部失效。

3.T68鏜床電氣控制電路故障現象：

1)所有電機缺相，控制回路失效；

2)主軸電機及工作臺進給電機，無論正反轉均缺相，控制回路正常；

3)主軸正轉缺一相；

4)主軸正、反轉均缺一相；

5)主軸電機低速運轉制動電磁鐵YB不能動作；

6)進給電機快速移動正轉時缺一相；

7)進給電機無論正反轉均缺一相；

8)控制變壓器缺一相，控制回路及照明回路均沒電；

9)主軸電機正轉點動與啟動均失效；

10)控制回路全部失效；

11)主軸電機反轉點動與啟動均失效；

12)主軸電機的高低速運行及快速移動電機的快速移動均不可啟動；

13)主軸電機的低速不能啟動，高速時，無低速的過渡；

14)主軸電機的高速運行失效；

15)快速移動電動機，無論正反轉均失效；

16)快速移動電動機正轉不能啟動。

4.電動葫蘆電氣控制電路故障現象：

1)吊鉤電機和移動電機均缺一相；

2)吊鉤電機和移動電機均缺一相，顯示及控制回路均失效；

3)吊鉤上升時，制動電磁鐵失效；吊鉤下降時，吊鉤電機缺一相；

4)移動電機缺一相；

5)移動電機后移時缺一相；

6)顯示及控制回路失效；

7)指示燈不亮，控制回路失效；

8)按下SB1，KM1線圈不吸合；

9)按下SB1，KM1線圈不吸合；

10)吊鉤下降及前后移動控制失效；

11)按下SB2，KM2線圈不吸合；

12)前后移動控制失效；

13)按下SB3，KM3線圈不吸合；

14)按下SB3，KM3線圈不吸合；

五、維修電工技師技能實訓考核裝置配置：
