四合一透明液壓傳動實訓系統,工業型高級PLC控制液壓教學實訓設備

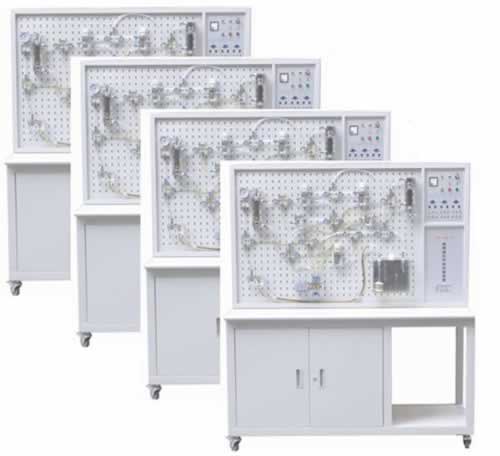

TRY-88F四合一透明液壓傳動實訓系統
（鐵桌網板型）
一、四合一透明液壓傳動實訓系統元件配置：
壓力表，油箱，溢流閥，節流閥，單向閥，液控單向閥，調速閥，順序閥，減壓閥，雙作用油缸，彈簧作用油缸，增壓油缸，二位四通電磁換向閥，二位二通電磁換向閥，“O”型三位四通電磁換向閥，“H”型三位四通電磁換向閥，“M”型三位四通電磁換向閥，壓力繼電器，行程開關等。
二、四合一透明液壓傳動實訓系統特點：
1、可通過多臺不同的實驗回路進行對比，加深對液壓回路原理的理解。
2、多臺實驗臺可同時操作運行，運行不同回路。
3、可只需要一套液壓元件，便可同時組成不同回路，節省元件資源。
4、電氣控制簡單，方便易行。采用網板型安插組裝形式，組裝回路快捷方便。
5、實驗臺為鐵質雙層亞光密紋噴塑結構，美觀大方。
三、四合一透明液壓傳動實訓系統技術參數：
1、電源：輸入220V50Hz
2、電氣控制面板：它具有三組功能電路?？刂平M一按鈕控制換向閥1，控制組二按鈕控制換向閥2，控制組三按鈕控制換向閥3，輸入控制電路的常閉按鈕均串聯常閉停止輸入插孔，其他控制電路均并聯常開輸入插孔，利于外接控制，每組電路的換向1、換向2與換向3都具有互鎖輸出功能。
3、實驗專用齒輪泵站：油泵電機：直流電動機，功率：250W，并配專用穩壓直流調速器，調速范圍：0-1700rpm
4、尺寸大?。?330mm×650mm×1750mm（單臺）
四、四合一透明液壓傳動實訓系統基本實驗項目:
|
1、用手動換向閥的換向回路。 |
2、用中位機能換向閥的用鎖回路。 |
|
3、用液控平向閥的閉鎖回路。 |
4、壓力調定回路。 |
|
5、二級壓力控制回路。 |
6、用減壓閥的減壓回路。 |
|
7、用增壓缸的增壓回路。 |
8、用H型換向閥的卸載回路。 |
|
9、進油節流調速回路。 |
10、回油節流調速回路。 |
|
11、調速齒輪泵的換向調速回路。 |
12、調速齒輪泵和調速閥組成的復合調速回路。 |
|
13、流量閥短接的速度換接回路。 |
14、用調速閥串連聯的二次進給同路。 |
|
15、用調速閥并聯的二次進給同路。 |
16、用順序閥的順序動作回路。 |
|
17、用壓力繼電回的順序動作回路。 |
18、用行程開關控制的順序動作回路。 |
|
19、用行程換向閥的順序動作回路。 |
20、串聯液壓缸的同步回路。 |
|
21、用先導型溢流閥控制的換向回路 |
TRY-88F型透明液壓傳動實訓系統配置一覽表：
|
序號 |
名稱 |
單位 |
數量 |
備注 |
|
01 |
實驗實訓臺 |
臺 |
4 |
|
|
02 |
電氣線路面板 |
件 |
4 |
安裝實訓臺上 |
|
03 |
拖動電機及調速電路 |
套 |
4 |
安裝實訓臺上 |
|
04 |
齒輪油泵 |
只 |
2 |
臺上元件 |
|
05 |
葉片泵 |
只 |
1 |
新增透明元件 |
|
06 |
擺線轉子泵 |
只 |
1 |
新增透明元件 |
|
07 |
油箱 |
只 |
4 |
臺上透明元件 |
|
08 |
輔助油箱 |
只 |
1 |
組合透明元件 |
|
09 |
油缸（帶行程撞塊） |
只 |
8 |
組合透明元件 |
|
10 |
彈簧回位油缸 |
只 |
1 |
組合透明元件 |
|
11 |
增壓油缸 |
只 |
1 |
組合透明元件 |
|
12 |
實心雙出桿油缸 |
只 |
1 |
新增透明元件 |
|
13 |
空心雙出桿油缸 |
只 |
1 |
新增透明元件 |
|
14 |
單向閥 |
只 |
3 |
組合透明元件 |
|
15 |
液控單向閥 |
只 |
2 |
組合透明元件 |
|
16 |
溢流閥 |
只 |
5 |
組合透明元件 |
|
17 |
先導式溢流閥 |
只 |
1 |
新增透明元件 |
|
18 |
節流閥 |
只 |
1 |
組合透明元件 |
|
19 |
調速閥 |
只 |
5 |
組合透明元件 |
|
20 |
順序閥 |
只 |
2 |
組合透明元件 |
|
21 |
減壓閥 |
只 |
1 |
組合透明元件 |
|
22 |
二位二通電磁換向閥 |
只 |
2 |
組合透明元件 |
|
23 |
二位四通電磁換向閥 |
只 |
8 |
組合透明元件 |
|
24 |
“O”型三位四通電磁換向閥 |
只 |
1 |
組合透明元件 |
|
25 |
“H”型三位四通電磁換向閥 |
只 |
1 |
組合透明元件 |
|
26 |
“P”型三位四通電磁換向閥 |
只 |
1 |
組合透明元件 |
|
27 |
“M”型三位四通電磁換向閥 |
只 |
1 |
組合透明元件 |
|
28 |
“Y”型三位四通電磁換向閥 |
只 |
1 |
新增透明元件 |
|
29 |
二位四通行程換向閥 |
只 |
1 |
組合透明元件 |
|
30 |
三位五通手動換向閥 |
只 |
1 |
組合透明元件 |
|
31 |
壓力繼電器 |
只 |
1 |
組合透明元件 |
|
32 |
行程開關（常開、常閉） |
只 |
4 |
組合透明元件 |
|
33 |
壓力表 |
只 |
7 |
組合透明元件 |
|
34 |
三通 |
只 |
30 |
組合透明元件 |
|
35 |
四通 |
只 |
12 |
組合透明元件 |
|
36 |
220V電源插頭線 |
條 |
4 |
電器配件 |
|
37 |
電磁閥通用連結線 |
條 |
10 |
電器配件 |
|
38 |
壓力繼電器插頭線 |
條 |
1 |
電器配件 |
|
39 |
活扳手150mm2只 內六角扳手M62只 內六角扳手M51只 尖嘴鉗6#1只 孔用擋鉗6#1只 軸用擋鉗6#1只 十字螺絲刀6#1只 十字螺絲4#1只 一字螺絲刀6#1只 一字螺絲刀4#1只 剪刀5#1只 |
盒 |
1 |
實驗檢修工具盒 |
|
40 |
保險管4A5只 油管接頭（通用）5只 油塞若干 502膠水1瓶 各種O型圈若干 各種油封若干 各種內六角若干 |
盒 |
2 |
檢修備用配件盒 |
|
41 |
毛巾 |
條 |
10 |
附件 |
|
42 |
透明液壓皮管 |
米 |
100 |
材料 |
|
43 |
專用液壓油 |
壺 |
4 |
材料 |
|
44 |
油盤 |
只 |
1 |
附件 |
|
45 |
透明液壓實訓系統使用手冊 |
冊 |
4 |
資料 |
|
46 |
透明液壓實訓系統裝箱清單 |
份 |
1 |
資料 |

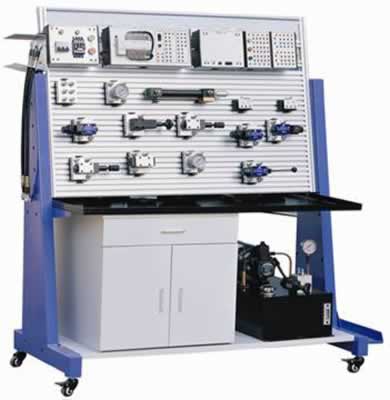

TRY-DH271工業型高級PLC控制液壓教學實訓設備
一、工業型高級PLC控制液壓教學實訓設備簡介:
TRY-DH271工業型高級PLC控制液壓教學實訓設備是以全國高等院校《液壓傳動》的實訓教學大綱為指導結合職業培訓及專業進修對流體傳動的要求而設計研發的。本實訓設備配置了各種液壓控制閥和液壓缸等液壓元件及相關工具，通過觀察液壓元件在液壓系統中等作用，加深學生對液壓元件結構及工作原理的了解，并對液壓元件的加工裝配工藝有一定的認識，在此基礎上安裝、調試整個液壓傳動系統。該實訓設備采用敞開式結構的操作板，各種液壓元件可靈活安裝于操作板上，元件間用液壓軟管連接，液壓軟管的快換接頭可使訓練實訓即快速又安全的進行。另外有大量成套組件可供選擇升級！具有很強的擴展性和實操性,有以下特點:
可滿足學校實訓要求
符合實際應用需要的基礎和教學培訓系統
設備結構堅固穩定性好
低噪音運行
布局清晰而耐人尋味的設計
二、工業型高級PLC控制液壓教學實訓設備部件詳述：
1、液壓實訓臺
它由鋁制材料剖面組成,并且可以根據不同要求設立系統，所以很容易改變結構。由特制復合材料做成的櫥柜分為上下兩層，各自有獨立的鎖閉系統?？煞奖愀髟拇鎯?chǔ)！
操作臺配有網孔工作板、水平操作基板、及集油盤方便設備清潔整理。
四個帶裂槽的腳輪以便于移動和安裝。由于面板的角度和高度可調，方便用于高效實訓。面板的凹槽間隔為25mm，可以方便的將各種部件插拔在上面。
實訓設備尺寸：1600（長）×750（寬）×1700（高）
鋁合金面板尺寸：1200（長）×750（寬）
凹槽間隔：25mm
鋁木櫥柜：1個
帶裂槽腳輪：4個
※槽板式插拔系統
實訓系統的所有元器件都能夠水平或垂直的固定在同一個實訓設備鋁型材臺面上，操作非常方便并且有很好的耐久力。

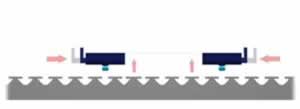

固定座－固定時樣式
固定座－拆卸方法
2、液壓元件
配置工業用力士樂系列液壓閥，工作壓力最大可至31.5Mpa。每個液壓元件配有油路過渡底板，閥體底板全是航天鋁制作，統一模塊化，體積小、重量輕、操作簡單方便，可方便、隨意地安放在面板上。油路搭接采用開閉式快換接頭，拆接方便，不漏油。
3、液壓泵站
1.工作電源：AC：380V
2.頻率：50HZ
3.安全限速范圍：1000-1500轉/分
4.功率：1.5KW/臺
5.流量：8L/min
6.液壓泵工作時離液壓臺1.5m遠處噪聲≤58dB
7.演示實訓油路液流要求壓力為4-6Mpa
采用齒輪泵及變量葉片泵系統
（1）電機—泵裝置
采用內軸電機式安裝，結構緊湊，噪音低，方便維護；
定量泵為齒輪泵；
變量泵為限壓式變量葉片泵；
（2）油箱：公稱容積60L；附有油溫液位計、過濾器、空氣濾清器及油溫冷卻系統等。過濾精度小于20um。
4、電氣控制模塊：
電源模塊：帶三相漏電保護、輸出電壓380V（用于泵站啟停）
直流電源模塊：輸出電壓DC24V;
額定電流5A
按鈕模塊：信號燈電源：DC24V；
觸點容量：AC220V/1ADC24V/2A
機械電氣壽命：100萬次
（各觸點接頭均接到了面板上，進行實訓時方便插拔連接）
繼電器模塊：線圈電壓：DC24V；
觸電類型：公共端-常開-常閉
觸電容量：AC240V/10A/DC24V/10A
機械壽命：1×107
（各觸點接頭均接到了面板上，進行實訓時方便插拔連接）
傳感器模塊：均采用快換座安裝。配置電感式、電容式、光電式傳感器。
5、液壓軟件
系統仿真軟件
包含多個液壓典型回路控制與演示，很形象的把液壓油的流動方向、各種液壓閥工作狀態、油缸的工作過程和泵的排量等在畫面上顯示。實現軟件實訓的效果。
組態軟件
采用組態王編程軟件！實現多種液壓組態仿真畫面演示及控制實訓。其畫面可以自行設計修改。大大提高學生動手能力。
6、可編程控制器部分：
PLC主機模塊：配置FX2N－48MR(繼電器輸出型)，輸入24點，輸出24點，，輸入輸出點均連接到安全插口上，方便用戶連接。
三、工業型高級PLC控制液壓教學實訓設備可完成實訓內容：
1、方向控制回路
（1）手動換向閥的換向回路
（2）電磁換向閥的換向回路
2、壓力控制回路
（1）單級調壓回路
（2）二級調壓
（3）單級減壓路
（4）二級減壓回路
（5）采用“M”換向閥的卸荷回路
（6）采用換向閥的卸荷回路
（7）采用溢流閥的卸荷回路
（8）液控單向閥的保壓
3、調速回路（定壓/變壓）
（1）進油路節流調速
（2）回油路節流調速
（3）旁油路節流調速
（4）調速閥的速度同步回路
（5）調速閥的并聯回路
（6）調速閥的串聯回路
（7）差動快速回路
5、采用順序閥的順序動作回路
6、采用行程開關控制的順序動作回路
7、采用壓力繼電器控制的順序動作回路
8、采用液控單向閥單向閉鎖回路
9、采用液控單向閥雙向閉鎖回路
10、采用“O”型換向閥的鎖緊回路
11、差動控制回路
12、繼電器控制液壓基本回路
13、PLC液壓實訓
（1）PLC控制卸荷回路
（2）PLC控制的多缸動作回路
（3）PLC控制單缸連續往復回路
（4）PLC與行程開關的控制回路
（5）PLC與壓力繼電器的控制回路
（6）PLC與中間繼電器的復合控制回路
（7）PLC實訓回路故障分析及排除
（8）PLC電路及液壓的基礎知識
（9）控制技術的基礎知識及相關術語:控制回路、信號流，回路圖的構成及繪制
（10）PLC控制系統的運行過程及開關狀態
四、工業型高級PLC控制液壓教學實訓設備配置清單：
|
序號 |
名稱 |
參考型號/規格 |
單位 |
數量 |
備注 |
|
1 |
實訓設備 |
套 |
1 |
||
|
2 |
液壓站單元（雙泵） |
臺 |
1 |
||
|
3 |
雙作用液壓缸模塊 |
Φ25×200 |
個 |
1 |
|
|
4 |
雙出桿雙作用液壓缸模塊 |
Φ25×200×200 |
個 |
1 |
|
|
5 |
單向節流閥模塊 |
DRV8-1-10/2 |
個 |
2 |
|
|
6 |
節流閥模塊 |
DV8-1-10/2 |
個 |
1 |
|
|
7 |
直動式溢流閥模塊 |
DBDH6P/10MPa |
個 |
2 |
|
|
8 |
三位四通電磁換向閥模塊（M） |
4WE6G6XED24LH |
個 |
1 |
|
|
9 |
三位四通電磁換向閥模塊（0） |
4WE6E6XED24LH |
個 |
1 |
|
|
10 |
三位四通電磁換向閥模塊（H） |
4WE6H6XED24LH |
個 |
1 |
|
|
11 |
二位四通電磁換向閥模塊 |
4WE6D6XED24LH |
個 |
2 |
|
|
12 |
三位四通手動換向閥模塊（P） |
4WMM6M61LR |
個 |
1 |
|
|
13 |
調速閥模塊 |
2FRM6A3-20/10MR |
個 |
2 |
|
|
14 |
單向調速閥模塊 |
2FRM6A3-20/10QR |
個 |
2 |
|
|
15 |
先導式溢流閥模塊 |
DB101-30/100X |
個 |
1 |
|
|
16 |
先導式順序閥模塊 |
DZ10-1-30/210Y |
個 |
2 |
|
|
17 |
先導式減壓閥模塊 |
DR10-1-30/100Y |
個 |
1 |
|
|
18 |
液控單向閥模塊 |
SV6PB160P |
個 |
2 |
|
|
19 |
單向閥模塊 |
S6G1-2 |
個 |
1 |
|
|
20 |
壓力繼電器模塊 |
HED40P15/100Z14L24 |
個 |
1 |
|
|
21 |
三通模塊 |
個 |
6 |
||
|
22 |
五通模塊 |
個 |
4 |
||
|
23 |
分油塊模塊 |
個 |
1 |
||
|
24 |
甘油式壓力表模塊 |
YN-63111-10-ZG1/4 |
個 |
3 |
|
|
25 |
油管 |
600mm |
根 |
6 |
|
|
1000mm |
根 |
10 |
|||
|
1500mm |
根 |
2 |
|||
|
26 |
直流電源模塊 |
輸出DC24V/2A |
個 |
1 |
|
|
27 |
繼電器模塊 |
個 |
3 |
||
|
28 |
按鈕開關模塊 |
個 |
2 |
||
|
29 |
液壓站用電源模塊 |
個 |
1 |
||
|
30 |
PLC模塊 |
FX2N-48MR |
個 |
1 |
|
|
31 |
PLC編程線纜 |
RS232/RS485 |
條 |
1 |
|
|
32 |
感應傳感器單元 |
光電式 |
個 |
1 |
|
|
電容式 |
個 |
1 |
|||
|
電感式 |
個 |
1 |
|||
|
33 |
微動開關單元 |
左 |
個 |
2 |
|
|
右 |
個 |
2 |
|||
|
34 |
測試線組 |
紅色0.2m（K3） |
|
10 |
|
|
紅色1m（K3） |
|
10 |
|||
|
藍色0.2m（K3） |
|
10 |
|||
|
藍色1m（K3） |
|
10 |
|||
|
黑色1m（K3） |
|
20 |
|||
|
35 |
工具包 |
組合墊φ14 |
件 |
10 |
|
|
生料帶 |
盤 |
1 |
|||
|
螺堵（1/16） |
件 |
10 |
|||
|
內六方(九件套) |
套 |
1 |
|||
|
國標電源線 |
條 |
2 |
|||
|
漏斗 |
件 |
1 |
|||
|
保險絲 |
件 |
5 |
|||
|
插排 |
件 |
1 |
|||
|
活口扳手（200） |
件 |
1 |
|||
|
36 |
液壓油 |
46#抗震耐磨液壓油（10L/桶） |
桶 |
3 |
|
|
37 |
電腦桌（推車） |
件 |
1 |
||
|
38 |
凳子 |
件 |
2 |
||
|
39 |
軟件光盤（仿真、編程軟件） |
盤 |
1 |
||
|
40 |
實訓指導書 |
本 |
1 |
