太陽能教學實驗實訓裝置

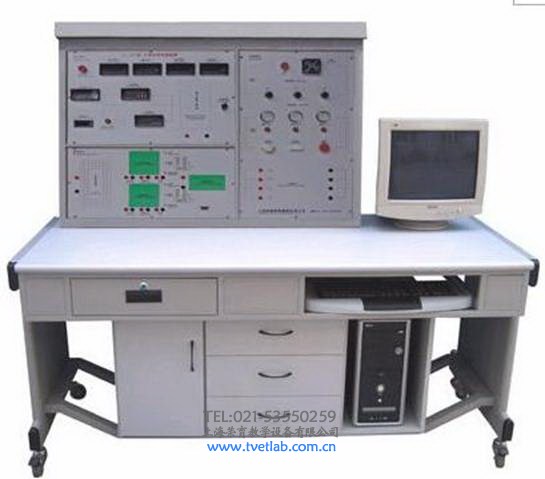

TRYXNY-634太陽能教學實驗實訓裝置

1、太陽能教學實驗實訓裝置系統規格

太陽能教學實驗實訓裝置由太陽能電池組件模塊.蓄電池模塊.控制器模塊.負載調節控制模塊.監控儀表模塊等部分組成,適合職高.大學.研究生.企業技工以風力發電和太陽能離...

系統最大電壓：21.5V

系統最大電流：2A

系統最大功率：25W

太陽能電池規格

組件尺寸(L*W*H)：621*281*28mm，單晶硅太陽能電池x1

最佳功率：20W

最佳工作電壓：17.05±0.5V

最佳工作電流：1.20±0.10A

2.太陽能教學實驗實訓裝置控制器規格：

光電控制器：額定電流為10A，配置鉛酸蓄電池，負載為100W以下的12V直流負載，控制單元一信道為光控輸出，另一通道為多類定時輸出

用戶型控制器：，額定電壓：12V，最大光電電池功率：60W，最大負載電流：5A，過放電壓：11.0±0.5，蓄電池過充、過放電保護、蓄電池開路保護、負載過電壓保護、夜間防反充電保護、輸出短路保護、電池接反保護、欠壓和過壓防震蕩保護、均衡充電、溫度補償、光控開關

3.電表規格：

電流表：x3,0~2A，顯示模式︰0.5”LCD液晶顯示

電壓表：x3,0~20V，顯示模式︰0.5”LCD液晶顯示

溫度表：x1,-19.9～99.9℃

4.負載：

風扇：x1，額定電壓：12V，工作電流：0.25A，功率：3W

交通燈：2組(R,G,B)，額定電壓：12V，工作電流：0.25A，功率：3W

LED燈：1組(7顆)；蜂鳴器：x1；馬達：x1，額定電壓：12V，工作電流：0.25A，

功率：3W

開關：x1；按鈕：x1

5.電池：

閥控式密封鉛酸蓄電池，額定電壓：12V，額定容量(20hr)：3.3Ah，充電方法（恒壓），循環︰最大充電電流為825Ma

6.電壓器：

1個電壓器(可變電阻)，電阻值調整范圍為0～1kΩ

DC/DC：5個DC/DC電源模塊

提供DC轉AC模塊

7.太陽能教學實驗實訓裝置實驗項目：

實驗一太陽能電池發電原理實驗

實驗1-1太陽能光電板能量轉換實驗

實驗1-2環境對光電轉換影響實驗

實驗二太陽能電池光電系統直接負載實驗

實驗三光電控制型太陽能系統發電實驗

實驗3-1光電型控制單元工作原理實驗

實驗3-2光電型控制單元充放電保護實驗

實驗四用戶型太陽能發電和利用實驗

實驗4-1用戶型控制單元工作原理

實驗4-2用戶型控制單元充放電保護實驗

實驗五太陽能系統電器負載實驗

實驗六綜合實驗

實驗七太陽能電池基本特性測試實驗

實驗八外部擴充DC轉AC外接電器實驗

實驗九單晶太陽能電池I-V特性曲線實驗
