實訓組合電梯教學模型,六層透明仿真雙聯電梯教學模型

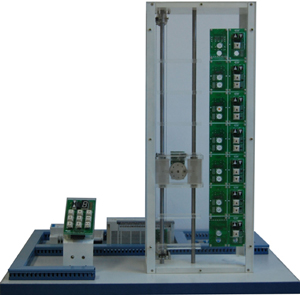

TRY-DTZ實訓組合電梯教學模型

TRY-DTZ實訓組合電梯教學模型是為了滿足廣大院校的電氣及工業自動化專業實訓要求。作為一種控制對象模型，采用了組合結構形式，具有功能實用，性能可靠等優點。可以滿足不同PLC控制器，單片機控制系統，ARM控制系統的控制需求。

透明教學電梯實訓組合電梯模型具有強大的組合功能可以自由將電梯機構、硬件電路組合成2-7層的電梯控制對象。甚至，將兩臺電梯組合成雙聯電梯，以及3臺以上的群控電梯。讓學生有一個從簡單到復雜的學習訓練過程。和滿足院校師生的軟件編程控制要求。作為一種控制對象，本電梯模型提供了標準的接線端口，學生可以按圖索驥，自由探索實驗。實訓組合電梯模型的硬件基本輸入點可達24點，基本輸出點可達30點。為輸入點及輸出點的邏輯對應關系的編程提供了廣闊的空間。轎廂的定位采用了一體化的光電碼盤技術，具有定位精確，結構簡單，原理性強。

實訓組合電梯模型無論從電路到機構，從硬件到軟件，均采用了簡約的設計理念，實用可靠的原則。

本系列實訓組合電梯模型共為七層。配合不同的控制器，可以實現電梯的自動平層、自動開關門、順向響應轎內外呼梯信號等基本功能。它采用了直流減速電機進行轎廂的曳引拖動，及轎廂門開關。并具有極限到位保護硬件電路，防止程序錯誤對電機及其機構的損壞。以及調定直流電機的轉速滿足不同控制系統的需要。根據控制器的不同，目前我公司推出了：

一、松下FP-XL60七層實訓組合電梯模型

主要技術參數：

1、外形尺寸：800mm×600mm×800mm

2、凈重量：20kg

3、控制器型號：松下FP-XL60PLC控制器（60點）

4、拖動電機：DC：12V減速電機

5、電梯組合實驗層數：2-7層

二、三菱FX1N-60+8E七層實訓組合電梯模型

主要技術參數：

1、外形尺寸：800mm×600mm×800mm

2、凈重量：20kg

3、控制器型號：三菱FX1N-60PLC控制器（60點）及8輸出點擴展單元

4、拖動電機：DC：12V減速電機

5、電梯組合實驗層數：2-7層（有到站提示功能）

三、三菱FX1N-60五層實訓組合電梯模型

主要技術參數：

1、外形尺寸：800mm×600mm×800mm

2、凈重量：

3、控制器型號：三菱FX1N-60PLC控制器（60點）

4、拖動電機：DC：12V減速電機

TRYDT-3100六層透明仿真雙聯電梯教學模型

一. 六層透明仿真雙聯電梯教學模型簡介

TRYDT-3100六層透明仿真雙聯電梯教學模型是為了配合大中專院校、技校、職業學校、勞動就業培訓中心、電梯維修物業管理部門等有關電梯專業和工業自動化專業課程實驗演示，使更多的人能夠更好地了解電梯、使用電梯，培養出更多的電梯專業人才，適應電梯行業的發展需要，我公司經過深入探索研究，精心設計的。

六層透明仿真雙聯電梯教學模型是根據最常見的升降式電梯結構，采用透明有機材料制成，其結構與實際電梯完全相同，且?guī)缀蹙邆淞藢嶋H電梯的所有功能。為了便于教學，電梯大部分部件均是采用透明有機材料制成，使得電梯的內部結構一目了然；同時，電梯的運行過程，以及每個動作都十分明了，且可以反復實際動手操作。使學生能夠很直觀、透徹地了解、掌握電梯的結構及其動作原理，達到事半功倍的效果。解決了以往電梯教學中單純的理論教學方式或是參觀實際電梯時所帶來的不安全，無法全面了解其內部結構及運行過程等種種實際問題。

電梯的電氣控制系統采用可編程控制器(PLC)實現邏輯智能控制，交流變頻調速(VVVF)驅動，其硬件構的組成及功能與實際電梯完全一樣。具有自動平層、自動開門關門、順向響應轎廂內外呼梯信號、直駛、電梯安全運行保護以及電梯急停、慢上、慢下、照明、風扇等功能。且具有性能可靠、運行平穩、操作簡單、能耗低和便于教學等特點。

此外，透明仿真教學電梯的軟硬件均采用開放式結構，院校也可以利用此套裝置進行二次開發研究。如：

1.群控電梯(統一調度多臺集中并列的電梯)；

2.并聯控制電梯(2-3臺電梯的控制線路并聯，進行邏輯控制，共用層站外召喚按鈕)；

3.集選控制電梯；

4.信號控制電梯等等。

二、六層透明仿真雙聯電梯教學模型基本結構

1、機房部分：包括曳引機、限速器、電磁制動器；

2、控制柜部分：總電源、控制電源、PLC可編程控制器、變頻器、接線板等設備；

3、井道部分：包括導軌、對重裝置、緩沖器、限速器鋼絲繩張緊裝置、極限開關、平層感應器、隨行電纜等；

4、廳門部分：包括廳門、召喚按鈕廂、樓層顯示裝置等；

5、轎廂部分：包括轎廂、轎門及觸板、限速器開關、限速器拉桿、安全鉗、導靴、門機機構、開到位開關、關到位開關、平層感應裝置、轎廂照明、風扇等。

三、六層透明仿真雙聯電梯教學模型基本功能

A.超速安全保護系統

當電梯發生意外事故時，轎廂超速或高速下滑（如鋼絲繩折斷，轎頂滑輪脫離，曳引機蝸輪蝸桿合失靈，電機下降轉速過高等原因）。這時，限速器就會緊急制動，通過安全鋼索及連桿機構，帶動安全鉗動作，使轎廂卡在導軌上而不會下落。

B.轎廂、對重用彈簧緩沖裝置

緩沖器是電梯極限位置的安全裝置，當電梯因故障，造成轎廂或?qū)χ囟椎谆驔_頂時（極限開關保護失效），轎廂或?qū)χ刈矒魪椈删彌_器，由緩沖器吸收電梯的能量，從而使轎廂或?qū)χ匕踩珳p速直至停止。

C.門安全觸板保護裝置

在轎廂門的邊沿上，裝有活動的安全觸板。當門在關閉過程中，安全觸板與乘客或障礙物相接觸時，通過與安全觸板相連的聯桿，觸及裝在轎廂門上的微動開關動作，使門重新打開，避免事故發生。

D.上、下極限及限位開關：

在電梯井道的上、下端部安裝極限開關及限位開關，保護較箱不超出此范圍，如果超出上限位或下限位，則電機自動停止，不在工作，超出上、下極限開電梯掉電停止。

E.廳門自動閉合裝置

電梯層門的開與關，是通過裝在轎門上的門刀片來實現的。每個層門都裝有一把門鎖。層門關閉后，門鎖的機械鎖鉤嚙合，此時電梯才能啟動運行。

F.層門連鎖開關：

當所有層的門都關閉時，電梯可以升降，若有一層的層門開著，電梯即不能運行。

G.終端極限開關安全保護系統

在電梯井道的頂層及底層裝有終端極限開關。當電梯因故障失控，轎廂發生沖頂或蹲底時，終端極限開關動作，發出報警信號并切斷控制電路，使轎廂停止運行。

四、六層透明仿真雙聯電梯教學模型主要技術參數

1、外形尺寸：長×寬×高900×600×2530（mm）×3

2、凈重量：135kg×3

3、載重量：5kg

4、控制方式：選用三菱PLC控制（PLC要求：繼電器輸出；輸入輸出點數至少64點；）

5、調速方式：交流變頻調速

6、結構形式：六層六站

7、曳引機：減速比1：15

(蝸輪減速器)

8、拖動電機：型號：YS-5634W

電壓：三相AC3×220V

功率：0.18KW

轉速：1400rpm

五、六層透明仿真雙聯電梯教學模型電氣控制部分基本功能

1、集選控制及信號控制
