太陽能教學實驗實訓裝置,小車運動控制系統實訓教學模型
TRYXNY-634太陽能教學實驗實訓裝置
1、太陽能教學實驗實訓裝置系統規格
系統最大電壓：21.5V
系統最大電流：2A
系統最大功率：25W
太陽能電池規格
組件尺寸(L*W*H)：621*281*28mm，單晶硅太陽能電池x1
最佳功率：20W
最佳工作電壓：17.05±0.5V
最佳工作電流：1.20±0.10A
2.太陽能教學實驗實訓裝置控制器規格：
光電控制器：額定電流為10A，配置鉛酸蓄電池，負載為100W以下的12V直流負載，控制單元一信道為光控輸出，另一通道為多類定時輸出
用戶型控制器：，額定電壓：12V，最大光電電池功率：60W，最大負載電流：5A，過放電壓：11.0±0.5，蓄電池過充、過放電保護、蓄電池開路保護、負載過電壓保護、夜間防反充電保護、輸出短路保護、電池接反保護、欠壓和過壓防震蕩保護、均衡充電、溫度補償、光控開關
3.電表規格：
電流表：x3,0~2A，顯示模式︰0.5”LCD液晶顯示
電壓表：x3,0~20V，顯示模式︰0.5”LCD液晶顯示
溫度表：x1,-19.9～99.9℃
4.負載：
風扇：x1，額定電壓：12V，工作電流：0.25A，功率：3W
交通燈：2組(R,G,B)，額定電壓：12V，工作電流：0.25A，功率：3W
LED燈：1組(7顆)；蜂鳴器：x1；馬達：x1，額定電壓：12V，工作電流：0.25A，
功率：3W
開關：x1；按鈕：x1
5.電池：
閥控式密封鉛酸蓄電池，額定電壓：12V，額定容量(20hr)：3.3Ah，充電方法（恒壓），循環︰最大充電電流為825Ma
6.電壓器：
1個電壓器(可變電阻)，電阻值調整范圍為0～1kΩ
DC/DC：5個DC/DC電源模塊
提供DC轉AC模塊
7.太陽能教學實驗實訓裝置實驗項目：
實驗一太陽能電池發電原理實驗
實驗1-1太陽能光電板能量轉換實驗
實驗1-2環境對光電轉換影響實驗
實驗二太陽能電池光電系統直接負載實驗
實驗三光電控制型太陽能系統發電實驗
實驗3-1光電型控制單元工作原理實驗
實驗3-2光電型控制單元充放電保護實驗
實驗四用戶型太陽能發電和利用實驗
實驗4-1用戶型控制單元工作原理
實驗4-2用戶型控制單元充放電保護實驗
實驗五太陽能系統電器負載實驗
實驗六綜合實驗
實驗七太陽能電池基本特性測試實驗
實驗八外部擴充DC轉AC外接電器實驗
實驗九單晶太陽能電池I-V特性曲線實驗

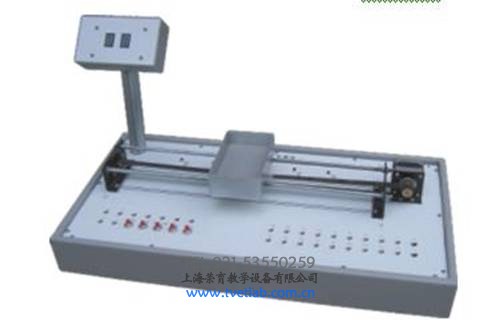

TRY-21小車運動控制系統實訓教學模型
小車運動控制系統實訓教學模型采用絲桿傳動系統，實現傳動和定位要求。造型精美、體積緊湊、重量輕、堅固耐用，采用步進電機控制高質量驅動方案，有力保證系統穩定、精密和快捷響應能力。行程范圍2.4M，裝有六只霍爾進引位器反饋控制，由數碼管顯示小車運動次數，能滿足大中專院校可編程控制器技術的教學、課程設計和畢業設計。PLC自備。
