氣動PLC控制實訓設備,液壓挖掘機控制教學實訓臺

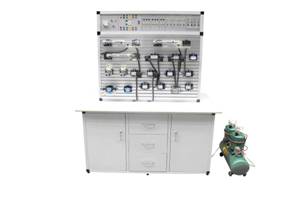

TRY-QD23氣動PLC控制實訓設備
一、氣動PLC控制實訓設備主要技術參數
1、電源AC220V50HZ
2、直流電源：輸入AC220V，輸出DC24V/2A
3、可編程控制器（PLC）：松三菱FX1N－20MR主機12輸入8輸出（繼電器輸出方式）
4、空氣壓縮機（基本配置小型機）電機功率：360W,電源：AC220V
5、公稱容量：10L
6、額定輸出氣壓0.7Mpa
7、實訓裝置外型尺寸：1400mm×900mm×760mm
8、實訓臺支架尺寸：1050mm×350mm×1020mm
二、氣動PLC控制實訓設備主要特點
1、TRY-QD23氣動PLC控制實訓設備主要由實訓桌及實訓支架、氣動元件和電氣控制器件、可編程控制器（PLC）等組件組成。
2、配備工業用常用氣動元件，且均配有過渡底板，可方便、隨意地將元件安放在實驗面板（面板帶“T”溝槽形式的鋁合金型材結構）上。回路搭接采用快換接頭，拆接方便快捷。
3、實訓氣源壓力低，電氣控制采用低電壓直流24V電源；實訓氣路、控制電路安全可靠，設有手動、自動、順序等控制功能。
4、實訓控制單元也可以采用獨立的繼電器控制單元進行電氣控制，通過比較突出PLC可編序控制的優越性和先進性，加深對PLC編程器的了解與掌握。
三、氣動PLC控制實訓設備氣動基本實訓回路舉例
|
1、單作用氣缸的換向回路 |
12、過載保護回路 |
|
2、雙作用氣缸的換向回路 |
13、互鎖回路 |
|
3、單作用氣缸速度控制回路 |
14、單缸單往復控制回路 |
|
4、雙作用氣缸單向調速回路 |
15、單缸連續往復動作回路 |
|
5、雙作用氣缸雙向調速回路 |
16、直線缸、旋轉缸順序動作回路 |
|
6、速度換接回路 |
17、多缸順序動作回路 |
|
7、緩沖回路 |
18、雙缸、同步動作回路 |
|
8、二次壓力控制回路 |
19、回缸聯動回路 |
|
9、高低壓轉換回路 |
20、卸荷回路 |
|
10、計數回路 |
21、或門型梭閥的應用回路 |
|
11、延時回路 |
22、快速排氣閥應用回路 |
TRY-70WB液壓挖掘機控制教學實訓臺
一、液壓挖掘機控制教學實訓臺描述:
挖掘機是用鏟斗挖掘高于或低于承機面的物料,并裝入運輸車輛或卸至堆料場的土方機械。
二、液壓挖掘機控制教學實訓臺主要特點：
1）TRY-WB液壓挖掘機控制教學實訓臺是將液壓挖掘機的結構原理能夠搬到課堂上學習的一種現代化教學設備，挖掘機機身采用進口有機玻璃制作，耐腐蝕，抗磨性能好，長久不變色，透明直觀，演示效果逼真。
2）柜體采用1MM厚的SPCC冷扎板制作，堅固美觀，表面采用中溫磷化防銹漆，靜電噴涂。
柜體裝有四個萬向輪，方便實訓設備的搬運與拆卸。
3）柜體裝有四個萬向輪，方便實訓設備的搬運與拆卸.
4）控制方式：（1）繼電器控制（2）PLC控制使用三菱FX1S－20MR
三、液壓挖掘機控制教學實訓臺基本參數：
1、實訓臺外形尺寸：1500×700×1800mm(長×寬×高)
2、演示臺外形尺寸:700×700×1330mm(長×寬×高)
3、電源：220V50Hz(市電)
4、液壓實訓泵站500×350×300mm(長×寬×高)
5、工作電源：AC：220V永磁調速電機,調速范圍：0-1500轉/分
6、安全限速范圍：1-1500轉/分液壓泵工作時離液壓臺1.5m遠處噪聲≤58dB
7、演示實訓油路液流要求壓力僅需0.3-0.5Mpa(油泵最高壓力：Pmax＝1.5Mpa)
8、液壓泵工作時離液壓臺1.5m遠處噪聲≤58dB。
四、液壓挖掘機控制教學實訓臺學習目的:
|
1)了解挖掘機的基本結構 |
2)了解挖掘機的傳動系統 |
|
3)學習挖掘機的液壓系統 |
4)學習挖掘機的手動控制原理 |
|
5)學習挖掘機的自動控制原理 |
五、液壓挖掘機控制教學實訓臺實訓內容:
1、挖掘機八個的動作原理
|
1）降大臂 |
2）降小臂 |
|
3）收鏟斗 |
4）開小臂 |
|
5）收小臂 |
6）向左旋轉 |
|
7）向右旋轉 |
2、液壓傳動的基本回路實訓
|
1）用換向閥的換向回路 |
2）用“O”型機能換向閥的閉鎖回路 |
|
3）用液控單向閥的閉鎖回路 |
4）壓力調定回路 |
|
5）二級壓力回路 |
6）用減壓閥的減壓回路 |
|
7）用增壓缸的增壓回路 |
8）用換向閥的卸載回路 |
|
9）進油節流調速回路 |
10）回油節流調速回路 |
|
11）調速齒輪泵調速回路 |
12）調速齒輪泵和調速閥的復合調速回路 |
|
13）流量閥短接的速度換接回路 |
14）二次進給回路 |
|
15）用順序閥的順序動作回路 |
16）用壓力繼電器的順序動作回路 |
|
17）用電器行程開關的順序動作回路 |
18）用行程閥的順序動作回路 |
