太陽電池組件測試臺

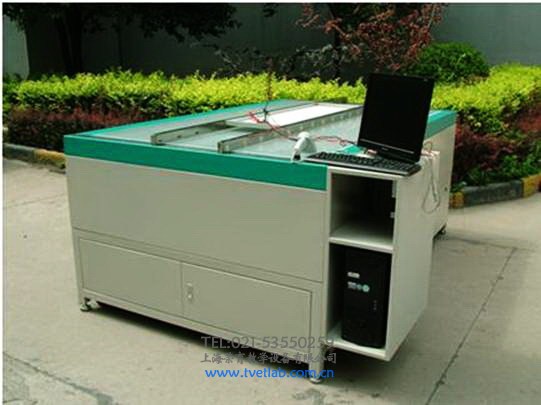

TRYXNY-631太陽電池組件測試臺
一、太陽電池組件測試臺簡介
TRYXNY-631太陽電池組件測試臺是一種采用了新型閃光燈作為光源，用微機控制和管理的太陽電池組件測試臺。測試儀下打光源，可以滿足了生產線上對大功率太陽電池組件的快速測試要求。測試系統的基本工作原理是：當閃光照到被測電池上時，用電子負載控制太陽電池中電流變化，測出電池的伏安特性曲線上的電壓和電流，
本系統可測試太陽電池的伏安特性曲線，測試ISC、VOC、Pmax、Vmax、Imax等參數并具備折算到標準測試條件下的能力。測試數據送入微機進行處理并顯示、打印出來。
二、太陽電池組件測試臺主要技術指標
|
性能指標 |
參數 | |
|
概況 |
太陽模擬器等級 |
AAA |
|
太陽模擬器等級規范 |
IEC60904-9 | |
|
量測方式 |
標準組件傳遞自動校準光強 | |
|
測試功能 |
ISC，Voc，Im，Vm，Pm，F(xiàn)F，Rs，Eff和I-V曲線； | |
|
光學性能 |
測試面積 |
200cm*120cm（最大） |
|
光源方向 |
下打光光源 | |
|
光譜等級 |
AM1.5ClassA | |
|
光強不均勻度 |
±2% | |
|
光強不穩定度(LTI) |
±1% | |
|
光強不穩定度(STI) |
±0.5% | |
|
脈沖寬度 |
4ms | |
|
燈管壽命 |
30萬次 | |
|
光強范圍及調節方式 |
600-1250W/m2，設置或自動調節 | |
|
電壓量測范圍 |
0-7.5V/15V/30V/60V（可定制） | |
|
電學性能 |
電流量測范圍 |
0-0.75A/1.5A/3A/6A/12A（可定制） |
|
測量功率的不重復度 |
±0.5% | |
|
電壓/電流分辨率 |
1/214*量程 | |
|
測試接線方式 |
四線制 | |
|
采集系統 |
電壓,電流和光強同時采集 | |
|
電子負載調節方式 |
正向或反向可設置 | |
|
系統操作 |
下拉式菜單操作 | |
|
測試控制方式 |
鍵盤或按鍵控制 | |
|
軟件系統 |
測試間隔 |
大于9秒 |
|
數據采集時間 |
2ms~4ms | |
|
軟件升級 |
免費升級 | |
|
分選設置 |
可依據Pmax,Isc,Voc,Eff等參數或參數組合分檔 | |
|
溫度修正 |
自動測溫,自動溫度校正 | |
|
控制軟件數據庫 |
有.歷次數據和圖像可保存 | |
|
測試臺尺寸（不含掛箱） |
2500mm*1470mm*950mm | |
|
機械參數 |
無損傷滑道 |
有，間距可調節 |
|
供電要求 |
220VAC±10%,5A,50Hz單相電 | |
|
使用環境 |
25℃±10℃;相對濕度≤80％（25℃） | |
三、太陽電池組件測試臺功能特點
1.可測量參數：I-V曲線，短路電流，開路電壓，峰值功率，峰值功率點電壓、電流，定電壓電流，填充因子，轉換效率，光強和環境溫度。
2.自動分檔及顯示功能。可以按定電壓電流自動分檔，并在測試柜上用數字直接顯示分檔結果。方便生產線使用。
3.太陽電池組件采用四線連接，確保了太陽電池電流測量的準確性。
4.同時測量溫度和光強，確保太陽電池溫度和光強自動修正的準確性。
