安裝調試實訓考核設備,透明仿真電梯模型

TRYDT-2016E電梯電氣安裝調試實訓考核設備

一、電梯電氣安裝調試實訓考核設備描述

TRYDT-2016E電梯電氣安裝調試實訓考核設備是根據當前真實電梯的電氣安調和維保需求而開發的一種電氣實訓考核平臺，適合各職業院校、技工類學校的樓宇自動化、機電自動化等電梯相關專業及職業資格鑒定中心和培訓考核機構使用。

本裝置采用真實的電梯總電源箱和微機控制柜成套機房設備，曳引機組及三層井道電氣器件均采用模擬型式，學生借助電梯電氣圖對這兩部分進行安全型插線連接，通過模擬運行檢驗連接的正確性，排除出現的故障，使學生能夠通過實訓初步掌握電梯電氣原理與規范標準、連接、調試、運行及維修技能，為真實電梯電氣的安調與維保打下基礎。

（圖片為參考，以實物為準）

二、電梯電氣安裝調試實訓考核設備特點

1、采用了“L”形支架結構能夠減少占地面積，同時多臺并排布置時能夠形成實訓室工位式布局；

2、采用了真實的電梯總電源箱和微機控制柜，使學生學到的與實際應用的一致；；

3、采用了模擬器件嵌入電梯井道結構圖形的形式，使調試運行過程更加簡單直觀；

4、采用了高絕緣的安全型插座與帶絕緣護套的高強度安全型插線，可區分強、弱電流的不同規格的插座與插線，確保操作人員的安全。

三、電梯電氣安裝調試實訓考核設備主要技術指標

1、電源輸入：三相五線AC380V50Hz；

2、安全保護：接地，漏電（動作電流≤30mA），過壓，過載，短路；

3、整機功耗：≤0.75KW；

4、整機重量：≤150KG；

5、外形尺寸：1600mm×1150mm×2100mm（長×寬×高）。

四、電梯電氣安裝調試實訓考核設備可完成的實訓項目

1、電梯電氣照明回路的連接與調試；

2、電梯電氣主控回路的連接與調試；

3、電梯電氣安全回路的連接與調試；

4、電梯曳引機組的連接與調試；

5、電梯一體化控制器故障碼的查詢與檢修。

五、電梯電氣安裝調試實訓考核設備配置清單

TRYDT-2016F電梯安裝維修保養實訓考核設備

一、電梯安裝維修保養實訓考核設備描述

TRYDT-2016F電梯安裝維修保養實訓考核設備是根據電梯安裝、維修與保養職業崗位的日常工作任務及其能力要求，采用現階段電梯的主流部件和控制方式開發的一種實訓平臺。適合于職業院校和技工學校建筑設備安裝專業、樓宇自動化專業、機電設備安裝及電氣技術應用等專業的《電梯安裝與維修》的教學與實訓。

TRYDT-2016F電梯安裝維修保養實訓考核設備由電梯井道、電梯總成、操作臺和電氣控制等四個單元組成。導軌、轎廂、曳引機、限速裝置、對重等機械部分采用現階段主流電梯的標準部件或配套的機構，且從部件產生到安裝、調試、運行嚴格執行國家相關技術標準。獨特的井道，不僅方便進行教學與實訓，而且營造了電梯安裝、維修與保養的真實情景。實訓設備由控制系統采用串行通信的VVVF微機電梯控制系統，曳引電機采用現階段電梯主流曳引電機—變頻調速的“永磁式同步電機”。具有電梯運行的真實功能，又科學、合理的整合電梯安裝、維修與保養的學習功能，是該裝置的特點。

實訓時，采用將轎廂與對重塊卡緊在導軌上方式防墜、采用防護網防止工具、零件等物品墜落傷人，采用光幕屏蔽井道，防止學生或動物誤入井道等多重安全防護措施，保證教學與實訓的安全。

（圖片為參考，以實物為準）

二、電梯安裝維修保養實訓考核設備技術參數

◎工作電源：三相五線供電AC380V/220V±7.5%50Hz;

◎參考尺寸：4500×3700×8000mm（長×寬×高）;

◎安全保護措施：具有接地保護、過流、過載、漏電保護及防摔、防撞保護功能，符合相關的國家標準;

◎最大功率消耗≤7.5kW。

三、電梯安裝維修保養實訓考核設備配置清單：

四、SJG實訓電梯主要用料明細：

五、SJG實訓電梯詳細用料配置：

注：自產品交貨起壹年內，正常使用情況下，由于產品質量原因(非使用不當等人為原因)造成的設備故障，免費保修。

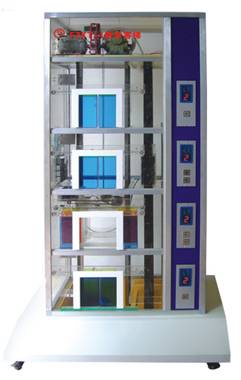

TRY-DT透明仿真教學電梯模型

透明仿真教學電梯模型簡介：

TRY-DT透明仿真教學電梯模型是為了配合大中專院校、技校、職業學校、勞動就業培訓中心、電梯維修物業管理部門等有關電梯專業和工業自動化專業課程實驗演示，使更多的人能夠更好的了解電梯、使用透明仿真教學客梯，培養出更多的電梯專業人才，適應電梯行業的發展需要，我公司經過深入探索研究，精心設計的。

透明仿真教學電梯模型是根據最常見的升降式電梯結構，采用透明有機材料制成，其結構與實際電梯完全相同，且幾乎具備了實際電梯的所有功能。事實上可以把它看作是小型化了的真實電梯。為了便于教學，電梯大部分部件均是采用透明有機材料制成，使得電梯的內部結構一目了然；同時，電梯的運行過程，以及每個動作都十分明了，且可以反復實際動手操作。使學生能夠很直觀、透徹地了解、掌握電梯的結構及其動作原理，達到事半功倍的效果。解決了以往電梯教學中單純的理論教學方式或是參觀實際電梯時所帶來的不安全，無法全面了解其內部結構及運行過程等種種實際問題。

透明仿真教學電梯模型的電氣控制系統采用松下可編程控制器（PLC）實現邏輯智能控制，交流變頻調速（VVVF）驅動，其硬件結構的組成及功能與實際電梯完全一樣。具有性能可靠、運行平穩、操作簡單、能耗低和便于教學等特點。仿真教學客梯

二、透明仿真教學電梯模型主要特點:

1、該電梯采用工業鋁型材外框結構，底座與電梯井道一體化設計，結構美觀大方，堅固耐用；

2、底座采用1.2mm冷扎鋼板精制而成，并進行噴丸處理，底座含特制作萬向輪，方便電梯移動；

3、電梯各重要部位均采用進口透明有機玻璃精制而成，以便學員對電梯各部件進行直觀了解；

三、透明仿真教學電梯模型基本結構

1.機房部分：

包括曳引機、制動器、限速器、曳引輪、導向輪或復繞輪、手動盤車輪、控制柜、電源開關、轎廂照明開關、井道照明開關。

2.進道部分：

轎廂、轎廂導軌、對重導軌、對重架、緩沖器、限位開關、極限開關、控制電纜、承行電纜線、限速器鋼絲繩張緊裝

3.轎廂部分：

轎廂、安全鉗、導靴、自動開關門機、平層裝置、操縱箱、轎廂內指令按鈕、指層燈、轎廂照明、轎廂內檢修盒及轎門組合而成。

4.層門部件：

廳門、召喚按鈕箱、樓層顯示器、門機械鎖、電氣聯鎖裝置。

四、透明仿真教學電梯模型基本功能

A.超速安全保護系統

當電梯發生意外事故時，轎廂超速或高速下滑（如鋼絲繩折斷，轎頂滑輪脫離，曳引機蝸輪蝸桿合失靈，電機下降轉速過高等原因）。這時，限速器就會緊急制動，通過安全鋼索及連桿機構，帶動安全鉗動作，使轎廂卡在導軌上而不會下落。

B.轎廂、對重用彈簧緩沖裝置

緩沖器是電梯極限位置的安全裝置，當電梯因故障，造成轎廂或對重蹲底或沖頂時（極限開關保護失效），轎廂或對重撞擊彈簧緩沖器，由緩沖器吸收電梯的能量，從而使轎廂或對重安全減速直至停止。

C.上、下限位開關：

在電梯井道的上、下端部安裝此開關，并且安裝在上、下極限開關之內，起目的在于保護較箱不超出此范圍，如果超出上限位或下限位，則電機自動停止，不在工作，跟上、下極限開關區分在于此開關不會掉電。

D.廳門自動閉合裝置

電梯層門的開與關，是通過裝在轎門上的門刀片來實現的。每個層門都裝有一把門鎖。層門關閉后，門鎖的機械鎖鉤嚙合，此時電梯才能啟動運行。

E.層門連鎖開關：

當所有層的門都關閉時，電梯可以升降，若有一層的層門開著，電梯即不能運行。

F.終端極限開關安全保護系統

在電梯井道的頂層及底層裝有終端極限開關。當電梯因故障失控，轎廂發生沖頂或蹲底時，終端極限開關動作，發出報警信號并切斷控制電路，使轎廂停止運行。

五·透明仿真教學電梯模型主要技術參數

1.輸入電壓：AC380±7%50HZ

2.外型尺寸：寬1500mm×深90mm×高2200mm

3.層站形式：客梯(四層四站四門)

4.控制方式：可編程控制器(PLC)調壓調速調頻(VVVF)集選控制。

5.結構形式：四層站

6.可編程控制器（PLC）：

型號：三菱FXzn-64MR

輸入電壓：AC220V50HZ

輸入輸出點數：64點外(32入,32出)

輸出方式：繼電器輸出

7.變頻調速器：

型號：TE3803007

輸入電壓：AC220V60HZ

額定電流：2.5A

功率：1.2KW

8.曳引機：

速比：30：1

模數：1.5（蝸輪減速器）

9.拖動電機：

型號：JW5622

電壓：AC220V50HZ

功率：180W

轉速：2800r/min

六、透明仿真教學電梯模型實訓項目

七、透明仿真教學電梯模型配置清單（松下）
