中央空調實訓設備,變頻空調綜合實驗裝置

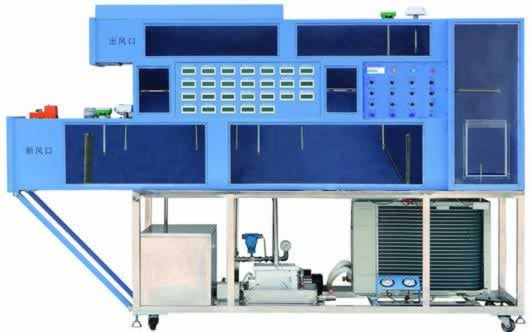

TRY-101C中央空調空氣處理系統實訓設備

（LON總線型）

一、中央空調空氣處理系統實訓設備簡介：

中央空調空氣處理系統實訓設備（LON總線型）是從實訓教學需求的角度出發，以工程化的設計理念完整地實現了全空氣中央空調調節系統的工作過程。

二、中央空調空氣處理系統實訓設備系統組成：

中央空調系統是由換熱器、加濕器、過濾、風扇、傳感器等組成。使用不銹鋼和有機玻璃材料防止設備生銹和老化。實訓設備配有真實的恒溫供暖、恒溫冷氣系統，直觀生動地把工業實際應用展現出來，簡潔明了。采用帶標準LonWks通訊接口的控制器，保證了中央空調系統與樓宇系列其他子系統及管理層的無逢集成。對象系統集成了四個部分的內容：

1.空氣系統區

2.熱交換區

3.操控及數據顯示

4.電氣控制區

三、中央空調空氣處理系統實訓設備系統特點：

1.工程化概念強——實訓設備的整套控制系統大部分采用工業現場實際應用的部件。

2.技術先進——控制系統部分應用了代表當今中央空調控制系統技術潮流的LONWORKS總線技術，它充分考慮了系統的可擴展性和與樓宇其他子系統的兼容性。

3.開放性好——整套實訓設備采用透明化、開放式設計，實訓者能夠直觀清晰地了解整個裝置的工作過程，系統控制部分源代碼完全開放，實訓者可自行添加或修改，進行創新性、設計性實訓。

四、中央空調空氣處理系統實訓設備實訓項目：

1.封閉式系統冬季運行工況

2.封閉式系統夏季運行工況

3.直流式系統冬季運行工況

4.直流式系統夏季運行工況

5.一次回風系統冬季運行工況

6.一次回風系統夏季運行工況

7.二次回風系統冬季運行工況

8.二次回風系統夏季運行工況

TRY-KT13B中央空調實訓裝置

  “TRY-KT13B中央空調實訓裝置”是根據教育部“振興21世紀職業教育課程改革和教材建設規劃”的教學要求，按照職業及本科院校的教學和實訓要求研發的產品。本裝置將中央空調微型化，同時保持整個中央空調系統的完整性和合理性。本實訓臺能單獨演示中央空調夏天制冷、冬天制熱循環。

    該裝置適合高等職業院校、中等職業學校及本科院校的機電技術應用、電氣運行與控制、電氣技術應用、制冷空調設備運用與維修等專業的《制冷空調機器設備》、《制冷空調裝置的安裝操作與維修》、《制冷空調自動化及機電一體化》、《制冷空調自動化》、《空氣調節技術與運用》等課程的教學與實訓。

一、 中央空調實訓裝置裝置特點

1. 控制器采用西門子工業控制器S7-200可編程控制器，擁有成熟的專業技術和廣闊的市場背影，產品緊貼實際應用和先進技術，實用性強

2. 控制平臺有熱過載保護、過流保護、漏電保護、接地保護等多重保護機制

3. 控制系統能體現真實的供水系統，有自動和手動控制兩種方式，當自動控制失效時，系統由手動控制方式運行

4. 控制對象采用不銹鋼、鋁型材等組成，保證不生銹、不易老化；模擬現實生活中的大廳和房間，動力系統由專用水泵構成，其中2臺冷卻水水泵、1臺換熱水泵、2臺冷凍水水泵，能夠實現給模擬大廳和模擬房間制冷和供暖的水系統循環。

二、 中央空調實訓裝置技術參數

1. 輸入電源：三相五線～380V±10%  50Hz

2. 制冷劑/用量：R22 2kg

3. 風機盤管：350m3/h

4. 外形尺寸：00cm×200cm×210cm

5. 冷卻循環水泵：38L/min  揚程10米

6. 冷凍循環水泵：38L/min  揚程10米

7. 供熱循環水泵：38L/min  揚程10米

8. 模擬鍋爐：功率：1500W  容量：60L

9. 系統保護：具有高低壓力、過熱保護裝置

10. 安全保護：具有電壓型、電流型漏電保護裝置，安全符合國家標準

三、 中央空調實訓裝置系統組成

實訓裝置由電氣控制柜、實訓對象、模擬房間、模擬大廳、測量儀表等組成：

1. 電氣控制柜

    采用鐵質雙層亞光密紋噴塑結構，結構堅固。前門采用透明設計，可觀察到指示儀表、操作旋鈕、PLC控制器、系統流程圖、執行部件工作指示、

    交流接觸器及熱保護器等控制元件。共分為三層鐵質面板，最上面層為電網電壓指示、壓縮機電流指示、水泵電流指示、帶燈保險絲、操作旋鈕及溫度指示。第二層為PLC控制器及系統流程圖，PLC控制器采用西門子224主機、EM231模擬量擴展模塊、觸摸屏、對應執行部件工作狀態指示燈等組成。最下面層為執行器件，主要由交流接觸器、過熱保護器組成，分為主回路以三相四線380V電壓為主，控制回路以交流220V電壓為主。

2. 實訓對象

實訓對象采用不銹鋼鋼架制成，系統由制冷機組、冷卻水系統、媒水水系統、供暖系統等組成。

1) 制冷機組：包括1臺3匹旋轉式壓縮機、殼管式冷凝器、干式蒸發器、儲液罐、內平衡式熱力膨脹閥、干燥過濾器等組成，管路中還設有操作手閥、高低壓力控制器、壓力表等實訓所必需的部件；此外，管路中設有視液鏡可觀察制冷劑狀態；同時設有明顯的顏色標識，高壓管路部分為紅色標識，低壓管路部分為藍色標識，并套有保溫材料。

2) 冷卻水系統：包括1臺3T玻璃鋼冷卻塔、2臺冷卻水泵（1臺常用、1臺備用）、水流開關、Y型過濾網、閘閥、單向閥等組成。

3) 媒水水系統：包括2臺媒水水泵（1臺常用、1臺備用）、分水器、集水器、電磁閥、水流開關、Y型過濾網、閘閥、單向閥等組成。

4) 供暖系統：包括1臺電加熱水器、1臺換熱水泵、1套板式換熱器、Y型過濾器、安全閥等組成。

3. 模擬房間　

模擬房間采用30×30工業鋁型材和鋁塑板組裝而成，模擬房間外型尺寸為100cm×100cm×215cm，房間內部安裝有數顯溫度控制控器、臥式暗裝式風機盤管、鋁合金百葉風口等組成。

4. 模擬大廳

模擬房間采用30×30工業鋁型材和鋁塑板組裝而成，模擬大廳外型尺寸為100cm×200cm×215cm，房間內部安裝有數顯溫度控制控器、新風處理系統（臥式暗裝式風機盤管、鋁合金百葉風口、電動風量調閥、回風口、新風口等組成。

5. 測量儀表

1)電氣控制柜監測儀表參數：交流電壓表量程0～450V；交流電流表量程0～30A；交流電流表量程0～5A。

2)制冷系統監測儀表參數：耐震真空壓力表量程-0.1～1.5MPa、-0.1～3.5Mpa；高低壓力控制器：

高壓0.8～3.0Mpa、低壓0.1～0.4Mpa。

3)媒水水系統監測儀表參數：徑向壓力表量程0～0.16 Mpa

四、 中央空調實訓裝置實訓項目

1. 中央空調的硬件設備的孰悉

2. 中央空調的啟動、運行、調試技術的實訓

3. 中央空調運行工作情況、運行參數檢測分析

4. 中央空調控制原理的認識

5. PLC可編程控制器編程

6. 數據采集技術的應用

7. 組態技術應用

8. 網絡技術的應用（遠程控制）

9. 傳感器及變送器安裝和使用

TRY-07A變頻空調制冷制熱綜合實驗臺

一、變頻空調制冷制熱綜合實驗臺適用范圍：

TRY-07A變頻空調制冷制熱綜合實驗臺適用于職業學校、技校、大中專院校。

二、變頻空調制冷制熱綜合實驗臺主要技術參數與功能：

1、工作電源AC220V±10%，50H2。

2、最大遙控距離8m，角度90度。

3、噪聲：內機37-44dB，外機是55-65dB。

4、環境溫度-10℃到40℃。

5、相對濕度≤85%（25℃）。

6、輸入功率＜1KVA

7、實驗臺規格（mm）1600×700×1180mm

8、環境溫度100C到400C。

9、人身安全保護功能：該設備具有漏電保護裝置，地線浮空。

10、壓縮機功率：空調：1ph冰箱：1/10ph

制冷劑類型：空調：R22冰箱：R12

11、具有溫度巡測功能，數碼顯示，即溫度巡測器可檢測制冷制熱實驗設備的各關健部位的工作溫度，提供實驗數據。

12、具有壓力檢測功能，檢測空調器與電冰箱的高壓壓力與低壓壓力供實驗分析故障判答。

13、具有電流、電壓檢測功能，顯示設備工作時電壓與電流觀察機器是否正常工作。

14、純軟件模擬仿真制冷、制熱全過程。

15、具有電腦板故障演示功能（演示電腦板的常見故障及排除方法詳見說明書與教學演示軟件）

16、利用彩燈演示分體空調、變頻空調、電冰箱的工作原理。

17、利用演示軟件，演示電冰箱制冷、空調器制冷制熱的全部工作過程。

18、演示軟件提供50多種電冰箱、空調器的電路原理演示使學生思維更加豐富。

19、將空調器、電冰箱、全方位解剖，同時還保證單獨進行空調的制冷制熱、模式運轉及電冰箱制冷運行等實驗，使學生掌握冰箱、空調器的運行原理，使用方法，故障原因及排除方法。

20、空調器在遙控模式下能自動開機、自動關機。

21、具有遙控、手控二種演示功能，空調器制冷制熱可由遙控控制工作，也可通過手動機械控制工作。

三、空調電腦板故障操作說明

（一）、手控操作：

1、HK2開關是手控與遙控功能轉換開關

2、HK2手控狀態時空調器工作時間不能超過30分鐘。

3、HK1是在HK2手控狀態下控制空調器制冷，制熱功能。

（二）、遙控操作：

1、HK2在遙控狀態下，電腦板才能待機工作，遙控模式狀態時，遙控指示燈亮。

2、遙控電腦板LD1紅燈亮是制冷待機或除濕狀態。

3、LD2綠燈亮時壓縮機工作狀態。

4、LD3黃燈亮是制熱狀態指示。

5、故障開關K1到K12是在遙控模式下才能進行故障演示。

6、HG按鈕為應急開關，空調工作狀態時按一次HG按鈕空調器立即關機，空調器待機狀態下，按一次HG按鈕，空調器立即工作。

（三）、故障演示說明

1、遙控失靈：將故障開關K1斷開，即接收頭信號不能送到主板。

2、遙控失靈：將故障開關K2斷開，即接收頭無直流5V電源提供。

3、整機不工作：將故障開關K3斷開，即電源變壓器無交流12V電源輸出。

4、整機不工作：將故障開關K4斷開，無直流12V電源輸出。

5、整機不工作：將故障開關K5斷開，無直流5V電源輸出。

6、內風機不轉：將故障開關K7斷開，無風機工作電源輸出或電機損壞。

7、空調不制熱：故障開關K8斷開，電磁閥無電源不制熱。

8、空調不工作：將故障開關K9斷開，晶振不工作。

9、峰鳴器無聲：將故障開關K10斷開，峰鳴器開路。

10、遙控失靈：將故障開關K11斷開，無傳感信號輸入。

（四）、變頻空調操作（定速空調無此功能）

1、空調器開始工作時頻率為30HZ。

2、UP按鈕是頻率上調按鈕，每按一次頻率上升1HZ，DOWN按鈕是頻率下調按鈕，每按一次頻率下降1HZ。

3、空調器頻率越高制冷、制熱越快，壓縮機旋轉越快，反之相反。

4、變頻范圍：30Hz到110Hz。

四、部分軟件演示項目（詳見全套演示軟件）

空調冰箱系統流程實習項目：

1、普通單門電冰箱系統流程	2、雙門直冷式電冰箱制冷系統流程
3、雙門間式電冰箱制系統流程	4、單門直冷式電冰箱電控系統流程
5、雙門間冷式電冰箱電控系統流程	6、熱敏電阻溫控器系統流程
7、GR204EIC溫控器系統流程	8、BCD-125W型風冷電子溫控雙門雙溫電冰箱
9、典型直冷雙系統電冰柜制冷系統原理實驗	10、典型直冷雙系統電冰箱電路原理實驗
11、電冰箱雙制冷系統原理實驗	12、風冷單系統電子溫控電冰箱控制原理實驗
13、分體式熱泵型空調器系統流程	14、分體式熱泵型空調電控器系統流程
15、窗式電泵型空調器電控系統流程	16、風冷柜式空調器電控系統流程
17、電冰箱動態演示系統	18、分體式熱泵型空調器動態演示系統
19、東芝窗式空調器電路實驗	20、分體空調控制電路實驗
21、海爾一拖二空調器制冷系統實驗	22、三門豪華型電冰箱電路原理實驗
23、萬寶無霜電冰箱電路原理實驗	24、微電腦控制程序實驗
25、一拖三式制冷循環實驗	26、一拖四式制冷循環實驗

五、電冰箱故障產生及辦法

故障名稱	故障產生辦法
漏氟	從截止閥I充氣口放氟
氟太多	從截止閥I充氣口加氟至1安培電流
壓縮機吸氣口堵塞	關截止閥I，全關即全堵，半關即半堵
壓縮機過載保護器	用壞的過載保護器換去好的過載保護器
壓縮機啟動電容器故障	用不配的或擊穿了的電容換掉好的電容器
不制冷	斷開溫控器制冷接點
不停機	短接溫控器制冷接點

空調器故障產生及辦法

故障名稱	故障產生辦法
漏氟	從截止閥I充氣口放氟
毛細管堵塞	關截止閥II，全關即全堵，半關即半堵
氟太多	從截止閥I充氣口加氟
壓縮機吸氣口堵塞	關截止閥I，全關即全堵，半即半堵
冷凝器臟堵塞	用一玻璃板封住冷凝氣進風表面
蒸發器臟堵塞	用一玻璃板封住蒸發器進風表面
壓縮機過載保護器	用壞的過載保護器換去好的過載保護器
壓縮機啟動電容器	用不配的或擊穿了的電容換掉好的電容器
不制熱	拔掉電磁四通閥電源線或拿出線圈
室外風機不轉	拔掉室外風機電源線或換上壞的電容器
室內風機不轉	拔掉室內風機電源或換上壞的電容器
溫控不靈	拔掉或接室內溫度傳感器
遙控不靈	拔掉控制器或短接收板插件
電源電路故障	拔掉變壓器插件或保險管，破壞整流穩壓
制冷系統異常保護	把盤處管溫度傳染感器移至別處

TRY-07A變頻空調制冷制熱綜合實驗臺

一、變頻空調制冷制熱綜合實驗臺適用范圍：

TRY-07A變頻空調制冷制熱綜合實驗臺適用于職業學校、技校、大中專院校。

二、變頻空調制冷制熱綜合實驗臺主要技術參數與功能：

1、工作電源AC220V±10%，50H2。

2、最大遙控距離8m，角度90度。

3、噪聲：內機37-44dB，外機是55-65dB。

4、環境溫度-10℃到40℃。

5、相對濕度≤85%（25℃）。

6、輸入功率＜1KVA

7、實驗臺規格（mm）1600×700×1180mm

8、環境溫度100C到400C。

9、人身安全保護功能：該設備具有漏電保護裝置，地線浮空。

10、壓縮機功率：空調：1ph冰箱：1/10ph

制冷劑類型：空調：R22冰箱：R12

11、具有溫度巡測功能，數碼顯示，即溫度巡測器可檢測制冷制熱實驗設備的各關健部位的工作溫度，提供實驗數據。

12、具有壓力檢測功能，檢測空調器與電冰箱的高壓壓力與低壓壓力供實驗分析故障判答。

13、具有電流、電壓檢測功能，顯示設備工作時電壓與電流觀察機器是否正常工作。

14、純軟件模擬仿真制冷、制熱全過程。

15、具有電腦板故障演示功能（演示電腦板的常見故障及排除方法詳見說明書與教學演示軟件）

16、利用彩燈演示分體空調、變頻空調、電冰箱的工作原理。

17、利用演示軟件，演示電冰箱制冷、空調器制冷制熱的全部工作過程。

18、演示軟件提供50多種電冰箱、空調器的電路原理演示使學生思維更加豐富。

19、將空調器、電冰箱、全方位解剖，同時還保證單獨進行空調的制冷制熱、模式運轉及電冰箱制冷運行等實驗，使學生掌握冰箱、空調器的運行原理，使用方法，故障原因及排除方法。

20、空調器在遙控模式下能自動開機、自動關機。

21、具有遙控、手控二種演示功能，空調器制冷制熱可由遙控控制工作，也可通過手動機械控制工作。

三、空調電腦板故障操作說明

（一）、手控操作：

1、HK2開關是手控與遙控功能轉換開關

2、HK2手控狀態時空調器工作時間不能超過30分鐘。

3、HK1是在HK2手控狀態下控制空調器制冷，制熱功能。

（二）、遙控操作：

1、HK2在遙控狀態下，電腦板才能待機工作，遙控模式狀態時，遙控指示燈亮。

2、遙控電腦板LD1紅燈亮是制冷待機或除濕狀態。

3、LD2綠燈亮時壓縮機工作狀態。

4、LD3黃燈亮是制熱狀態指示。

5、故障開關K1到K12是在遙控模式下才能進行故障演示。

6、HG按鈕為應急開關，空調工作狀態時按一次HG按鈕空調器立即關機，空調器待機狀態下，按一次HG按鈕，空調器立即工作。

（三）、故障演示說明

1、遙控失靈：將故障開關K1斷開，即接收頭信號不能送到主板。

2、遙控失靈：將故障開關K2斷開，即接收頭無直流5V電源提供。

3、整機不工作：將故障開關K3斷開，即電源變壓器無交流12V電源輸出。

4、整機不工作：將故障開關K4斷開，無直流12V電源輸出。

5、整機不工作：將故障開關K5斷開，無直流5V電源輸出。

6、內風機不轉：將故障開關K7斷開，無風機工作電源輸出或電機損壞。

7、空調不制熱：故障開關K8斷開，電磁閥無電源不制熱。

8、空調不工作：將故障開關K9斷開，晶振不工作。

9、峰鳴器無聲：將故障開關K10斷開，峰鳴器開路。

10、遙控失靈：將故障開關K11斷開，無傳感信號輸入。

（四）、變頻空調操作（定速空調無此功能）

1、空調器開始工作時頻率為30HZ。

2、UP按鈕是頻率上調按鈕，每按一次頻率上升1HZ，DOWN按鈕是頻率下調按鈕，每按一次頻率下降1HZ。

3、空調器頻率越高制冷、制熱越快，壓縮機旋轉越快，反之相反。

4、變頻范圍：30Hz到110Hz。

四、部分軟件演示項目（詳見全套演示軟件）

空調冰箱系統流程實習項目：

1、普通單門電冰箱系統流程	2、雙門直冷式電冰箱制冷系統流程
3、雙門間式電冰箱制系統流程	4、單門直冷式電冰箱電控系統流程
5、雙門間冷式電冰箱電控系統流程	6、熱敏電阻溫控器系統流程
7、GR204EIC溫控器系統流程	8、BCD-125W型風冷電子溫控雙門雙溫電冰箱
9、典型直冷雙系統電冰柜制冷系統原理實驗	10、典型直冷雙系統電冰箱電路原理實驗
11、電冰箱雙制冷系統原理實驗	12、風冷單系統電子溫控電冰箱控制原理實驗
13、分體式熱泵型空調器系統流程	14、分體式熱泵型空調電控器系統流程
15、窗式電泵型空調器電控系統流程	16、風冷柜式空調器電控系統流程
17、電冰箱動態演示系統	18、分體式熱泵型空調器動態演示系統
19、東芝窗式空調器電路實驗	20、分體空調控制電路實驗
21、海爾一拖二空調器制冷系統實驗	22、三門豪華型電冰箱電路原理實驗
23、萬寶無霜電冰箱電路原理實驗	24、微電腦控制程序實驗
25、一拖三式制冷循環實驗	26、一拖四式制冷循環實驗

五、電冰箱故障產生及辦法

故障名稱	故障產生辦法
漏氟	從截止閥I充氣口放氟
氟太多	從截止閥I充氣口加氟至1安培電流
壓縮機吸氣口堵塞	關截止閥I，全關即全堵，半關即半堵
壓縮機過載保護器	用壞的過載保護器換去好的過載保護器
壓縮機啟動電容器故障	用不配的或擊穿了的電容換掉好的電容器
不制冷	斷開溫控器制冷接點
不停機	短接溫控器制冷接點

空調器故障產生及辦法

故障名稱	故障產生辦法
漏氟	從截止閥I充氣口放氟
毛細管堵塞	關截止閥II，全關即全堵，半關即半堵
氟太多	從截止閥I充氣口加氟
壓縮機吸氣口堵塞	關截止閥I，全關即全堵，半即半堵
冷凝器臟堵塞	用一玻璃板封住冷凝氣進風表面
蒸發器臟堵塞	用一玻璃板封住蒸發器進風表面
壓縮機過載保護器	用壞的過載保護器換去好的過載保護器
壓縮機啟動電容器	用不配的或擊穿了的電容換掉好的電容器
不制熱	拔掉電磁四通閥電源線或拿出線圈
室外風機不轉	拔掉室外風機電源線或換上壞的電容器
室內風機不轉	拔掉室內風機電源或換上壞的電容器
溫控不靈	拔掉或接室內溫度傳感器
遙控不靈	拔掉控制器或短接收板插件
電源電路故障	拔掉變壓器插件或保險管，破壞整流穩壓
制冷系統異常保護	把盤處管溫度傳染感器移至別處
