智能樓宇實訓室裝置,樓宇自動化教學設備

智能樓宇自動化實訓室教學設備包含消防報警聯動系統實訓裝置，遠程抄表系統實訓裝置，噴淋滅火系統實訓裝置，群控多層電梯實訓裝置，對講及門禁控制系統實訓裝置，變頻恒壓供水系統實訓裝置，建筑電氣與智能化實踐教學模擬樓層，樓宇智能化工程實訓裝置等等

TRYXLY-72型消防報警聯動系統實訓裝置

消防報警聯動系統實訓裝置

消防報警聯動系統實訓裝置在智能建筑中被作為智能建筑三大體系中的BAS（建筑設備管理系統）的一個獨立的子系統。該系統是通過消防系統中各個探測設備（煙感探測器及溫感探測器等）的參數變化進行火災報警，并通過相關信號以實現消防的聯動控制。系統能進行各種模擬火災和報警聯動操作演示、系統的設置、聯動編程、線路設計、聯網、線路及設置故障的判斷及排除等實訓內容。該實訓裝置帶火災顯示器及聯動功能、系統采用流行的總線結構。能完成：系統的管理操作，元件地址編碼設置，系統的數據查詢操作，設備啟停操作，單點操作，聯動編程，火災顯示盤的安裝、連接與使用、報警控制器、短路隔離器、聯動接口模塊、各種部件的安裝與連接，線路故障的判斷與處理，程序設備錯誤的判斷與糾正等實訓項目。

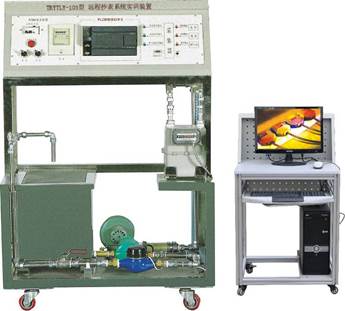

TRYTLY-103型遠程抄表系統實訓裝置

遠程抄表系統實訓裝置

自動抄表（AutomaticMeterReading-AMR）是指利用微電子和計算機網絡、傳感等技術自動讀取和處理表計數據，將城市居民的用水、電、氣信息加以綜合處理的系統。

遠程抄表系統實訓裝置采用PLC作為數據采集器，帶有水表、電表、氣表（三表輸出信號均為脈沖信號），帶上位機組態軟件監示。能完成智能水表、智能燃?xì)獗怼⒅悄茈姳聿僮鳎衔粰C組態軟件使用設計及綜合抄表系統等實訓項目。是根據目前我國建筑電氣、樓宇智能化實訓內容精心設計的，通過對象系統可以完全模擬三表在現場中的各種收費及控制情景。

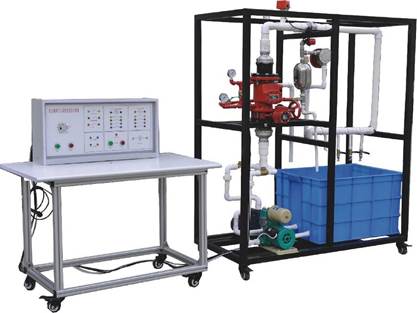

TRYXLY-74型噴淋滅火系統實訓裝置

噴淋滅火系統實訓裝置

噴淋滅火系統實訓裝置能進行各種自動噴水滅火系統聯動操作的演示、各種噴頭的安裝及噴水試驗、擴展的滅火實驗、自動噴水滅火系統的工作原理、線路設計與連接、故障設置、判斷與排除等實驗和實訓，并可與消防系列中其它設備聯網進行各種綜合實訓。

技術性能

1、工作電壓：單相三線220V±5%50Hz

2、整機容量：＜1500W

3、外形尺寸：240×100×226cm3

4、安全保護：具有漏電自動保護裝置

5、故障設置：具有故障設置系統

TRYLYT-111 群控多層電梯實訓裝置（三座電梯六層）

群控多層電梯實訓裝置（三座電梯六層）

群控多層電梯實訓裝置（三座電梯六層）用于機電一體化、樓宇自動化教學，是將PLC、變頻調速、傳感器應用、位置控制、復雜的開關量控制、時序邏輯控制有機結合成一體的教學設備。適合于樓宇自動化、機電一體化等專業的相關實訓課程。可滿足《樓宇電梯系統運行管理與維護》、《現代電梯控制技術》、《群控電梯技術》等多個專業課程的主要實訓項目，適合學生進行PLC實訓、畢業設計和課程設計。為學校的今后電子電工專業的轉型方向。

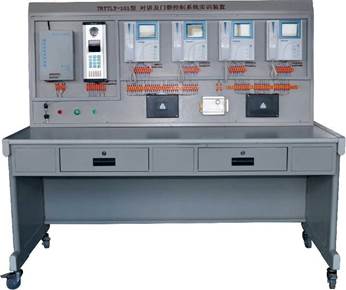

TRYTLY-101型對講及門禁控制系統實訓裝置

對講及門禁控制系統實訓裝置

對講及門禁控制系統實訓裝置結合計算機、網絡技術及綜合布線技術、將對講、門禁有機的結合在一起，裝置有單元門口主機，管理中心機，用戶分機，紅外、門磁、煙感、緊急按鈕四種典型安防探測器及上位機監控軟件，可靈活地完成樓宇對講門禁系統的操作演示，系統設置，線路設置，故障判斷與排除等實訓內容。系統可實現的功能有：可視對講與非可視對講混裝、并可實現呼叫、對講、監視、密碼開鎖、刷卡開鎖、遙控開鎖、家居報警、報警時間顯示、刷卡信息、報警信息自動存儲等功能，最重要的是它具有與小區管理中心互聯的功能，可實現小區的聯網管理。

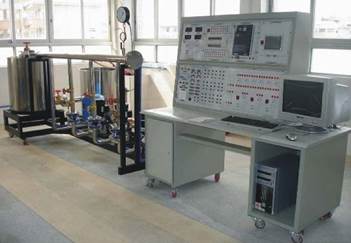

TRYLYP-113變頻恒壓供水系統實訓裝置（大型）

變頻恒壓供水系統實訓裝置（大型）

變頻恒壓供水系統實訓裝置（大型）主要技術參數及指標：

(1)系統工作電源：AC380V±5%，50HZ。

(2)外型尺寸：水機械部分約2600×1400×1600mm（長×寬×高）；實驗臺及控制部分1800×800×1600mm（長×寬×高），重量：約400Kg。

(3)主要控制器品牌：PLC（三菱FX2N-48MR）、模擬量模塊（三菱FX2N-5A，4通道模擬量輸入，1通道模擬量輸出）、變頻器（三菱FR-A740-0.75KW）、壓力傳感器（北京昆侖）、液位傳感器（北京昆侖，檢測量程0-1.0m）、組態軟件（力控128點開發版）。

(5)除以上主要器件外，還有壓力罐（容積35L）、管網（主管路采用Φ50mmg國標304不銹鋼管，支管采用Φ30mm國標304不銹鋼管）、普通壓力表、止回閥、軟管、鋼絲球閘閥、不銹鋼水箱（容積1立方米）、底架（采用槽鋼制作，底部安裝有萬向輪）等，構成密閉的水循環回路。

(6)NST-2315實驗裝置采用變頻器與PLC相結合的控制方式。標準配置提供了變頻器模塊、PLC模塊、儀表模塊、繼電器控制部分、電源輸出部分，各個部分相互獨立。實驗過程中，采用接插式實驗導線進行實驗。

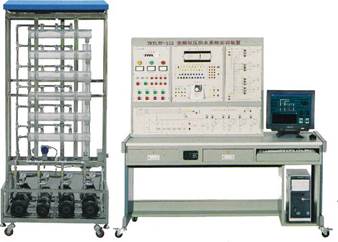

TRYLYP-112變頻恒壓供水系統實訓裝置(小型)

變頻恒壓供水系統實訓裝置(小型)

變頻恒壓供水系統實訓裝置(小型)概述：

“TRYLYP-112變頻恒壓供水系統實訓裝置”集PLC、變頻調速、過程控制、工程組態技術于一體。它由六層住宅消防、生活供水系統（實物模型），控制平臺兩大部分組成，包含了可編程控制器、變頻器、變頻磁力驅動泵、休眠泵、消防泵、壓力變送器、壓力儀表、輸水管道、消防栓、家用水龍頭、蓄水池等工程設備。控制平臺采用PLC+變頻器的開放式控制結構，可以完成多種模式下的樓層恒壓供水實訓實訓，為教學研究變頻恒壓供水技術提供一個開放的操作平臺。它是一款適合于大學及中、高職院校電氣自動化、樓宇自動化、建筑電氣、智能建筑等專業的綜合型實訓設備。

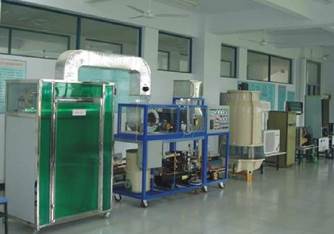

TRYLYZ-114大型中央空調自動控制系統綜合實訓裝置

大型中央空調自動控制系統綜合實訓裝置

大型中央空調自動控制系統綜合實訓裝置主要技術參數：

（1）工作電源：AC380V（三相五線）50Hz；

（2）環境溫度：-10℃～40℃；

（3）相對濕度：≤85%；

（4）安全保護：漏電保護（動作電流≤30mA），過流保護，熔斷器保護；

（5）壓縮機：AC380V,3P；

（6）PLC：FX2N-48MR-001；

（7）變頻器：FR-E740-0.75KW-CH；

（8）觸摸屏：GT1155(5.7寸，256色)。

智能樓宇通用實訓支架

智能樓宇通用實訓支架

TRYXF-74消防探測器實訓模塊TRYXF-72廣播電話實訓模塊

消防探測器實訓模塊廣播電話實訓模塊

TRYXF-73防盜報警實訓模塊TRYXF-71消防主機控制實訓模塊

防盜報警實訓模塊消防主機控制實訓模塊

實訓支架特點：

實訓系統屏可根據實地面積排放，移動方便，活動性大，可根據實驗要求自行排放，大大增加實訓功能，模塊自由組合聯網進行實訓，可另增設本公司附加設備進行實驗，能與本公司各模塊進行多擴展實訓，占地面積：4M

（1）實訓支架工作電壓：單相三線220V±5%50HZ單獨交流電源輸出

（2）安全保護：裝置配有電流型漏電保護斷路器，具有：漏電、短路及過流切斷電源的保護功能。符合國家

技術標準：

漏電流≤30mA動作時間-0.1S能夠保護實訓者人身安全和實訓設備安全。

外形尺寸：1000×200×180cm

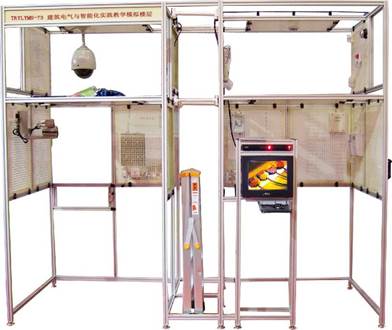

TRYLYMN-73建筑電氣與智能化實踐教學模擬樓層

建筑電氣與智能化實踐教學模擬樓層

概述：

建筑電氣與智能化實踐教學模擬樓層是由鋁合金骨架和活動網孔板組合而成的兩層建筑平臺，分別模擬一棟建筑的首層機房、二層住戶、首層樓道、二層樓道、垂直豎井和建筑周邊。房間提供正反側墻和頂墻的安裝范圍，同時還提供房間大門，可在上面安裝電插鎖、電磁鎖、門磁和閉門器等器件，可實現智能建筑各類系統的安裝與運行，如“對講門禁及室內安防系統”和“閉路電視監控及周邊安防系統”等。

主要實踐項目：

1、認識和熟悉各種智能建筑器件

2、各種墻體器件的對應區域位置安裝

3、電插鎖、電磁鎖、門磁和閉門器等門上器件的安裝和調試

4、掌握對講門禁及室內安防系統的結構和原理

5、對講門禁及室內安防系統的接線、布線和調試

6、對講門禁監控管理軟件的操作與事故演習

7、對講門禁及室內安防系統的多種系統結構項目設計

8、掌握閉路電視監控及周邊安防系統的結構和原理

9、閉路電視監控及周邊安防系統的接線、布線和調試

10、網絡視頻監控管理軟件的操作與事故演習

11、閉路電視監控及周邊安防系統的多種系統結構項目設計

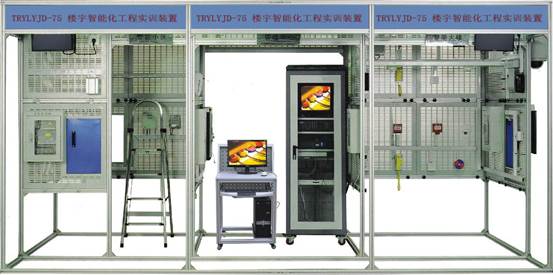

TRYLYJD-75樓宇智能化工程實訓裝置

樓宇智能化工程實訓裝置

樓宇智能化工程實訓裝置是專業智能化建筑專業的學生提供技能實訓、故障間斷與處理和系統設計與安裝而設計的實訓模擬大樓。能進行各種安保監控系統的操作，防盜系統的操作，消防系統廣播系統的操作，門禁系統操作聯接，智能照明的控制與聯接。以及通訊系統與布線系統的實訓安裝與智能一體化管理。

技術標準：

工作電壓；單相三線220V±5%50HZ

整機容量：≤2500W

安全保護：裝置配有電流型漏電保護

斷路器，具有：漏電、短路及過流切

斷電源的保護功能。

符合國家標準：漏電流=30mA動作時

間=0.1S，能夠保護實訓者人身安全

和實訓設備安全。

外形尺寸：600×300×230cm
