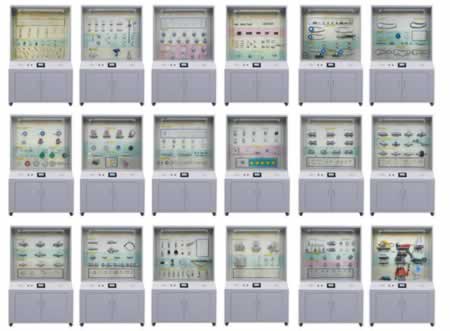

機械零件設計示教陳列柜是根據機械設計（零件）本公司專業生產機械系列陳列柜,為了配合教學需要,教具產品逐步向現代化發展,在原有基礎上,研制出一套ZY20型機械零件示教陳列柜。該套共分二十個柜400余種實物零件...課程基本要求設計制造的實驗設備。陳列柜通過機械零件模型或實物，配合相應的圖文資料，形象地展示與解說機械設計的基本知識，加強學生對通用機械零件的類型、結構特點及其設計的感性認知，為進一步學習機械設計奠定基礎。
二、機械零件設計示教陳列柜,技術規格：
（1）全套陳列柜由18個單體陳列柜組成，陳列柜體外形尺寸：1200×530×1900㎜；尺度比例設計符合人機工程要求；
（2）陳列柜體采用1.0mm冷軋鋼板噴塑制作，柜體剛性好，外形美觀大方；柜內陳列面板為超豪華鋁塑夾層板，承載性好；
（3）柜內上部印有中英文陳列柜名稱，方便識別；
（4）柜頂部罩板內裝有照明日光燈，符合人機工程要求；
（5）柜下部設有柜箱，方便存放單個模型、實驗箱及相關實驗文檔。
（6）柜背設有對開門，有利維護設備和方便維修。
（7）柜底裝有萬向輪，方便移動。
（8）電動模型采用微電機用單片機驅動
（9）控制采用液晶屏觸摸控制和遙控控制、可順序循環與重復播放運轉等。解說詞播放在100平方房內聲音宏亮。
（10）模型材料采用鋁合金、有機玻璃與工程塑料制作。
三、本陳列柜具有如下特點：
（1）設計理念先進。該陳列柜根據機械基礎課程教學改革的需要，按照“塑造實物教材、營造實踐環境和促進學生自主認知的基本理念進行優化設計，使“知識、認知、思考”三元一體，支持課程認識實驗的開設，促進精品課程建設。
（2）展示內容全面。該陳列柜以規劃教材為依據，對機械設計課程內容進行較全面的展示，包括機械聯接、機械傳動、軸系零部件、潤滑與密封等，提供內容豐富的機械設計知識。對不同版本的同名教材具有兼容性；
（3）制作工藝先進。該陳列柜根據國家機械標準和陳列柜企業標準進行設計制造，制作工藝先進，產品質量穩定，性能可靠，使用壽命長；
（4）進行綠色設計。該陳列柜采用環保材料制造，機械運轉無噪聲；用電安全；進行宜人化設計；能夠適應現代綠色實驗室的要求。
四、設備的基本參數及配置：
|
序號 |
陳列柜陳列內容明細 |
|
1、螺紋聯接的類型 |
A、螺紋的類型（10種） 粗牙普通螺紋細牙普通螺紋圓柱管螺紋圓錐螺紋圓錐管螺紋矩形螺紋梯形紋鋸齒形螺紋左、右旋螺紋 B、基本類型、主要參數圖片 C、螺紋聯接基本類型（8種） 普通螺栓聯接、雙頭螺柱聯接、螺釘聯接、緊定螺釘聯接吊環螺釘聯接、T型槽螺釘聯接、地腳螺釘聯接、配合螺栓聯接 標準聯接件（24件）照片上（27件） 六角頭螺栓、螺栓、螺釘、緊定螺釘、自攻螺絲、六角螺母、圓螺母、止動墊圈、斜面墊片、墊圈 |
|
2、螺紋聯接的應用 |
A、螺紋聯接應用（3件） 開合螺母、虎鉗（實物）、螺旋起重器 B、螺紋聯接防松（10件） 對頂螺母、自鎖螺母、彈簧墊圈、開口銷與開槽螺母、止動墊圈、墊片、串連鋼絲、串連鋼絲(錯誤)、沖點、端鉚 C、螺紋聯接預緊（2件） 測力矩扳手定力矩扳 D、提高強度措施（12件） 均載螺母結構、球面墊圈、腰桿狀螺栓、空心螺栓、懸置螺母、汽缸密封元件：軟墊片密封、密封環密封、彈簧墊圈、腰環螺栓聯接 |
|
3、鍵、花鍵和無鍵聯接 |
A、鍵聯接類型（11件）及圖片（細齒花鍵） 普通平鍵聯接：圓頭平鍵、方頭平鍵、半圓頭平鍵導向平鍵聯接、滑鍵聯接、半圓鍵聯接楔鍵聯接：圓頭楔鍵、方頭楔鍵、鉤頭楔鍵切向鍵聯接 B、花鍵聯接類型（3件） 矩形花鍵聯接漸開線花鍵聯接三角形花鍵聯接 C、無鍵聯接類型（2件） 型面聯接（一）型面聯接（二） D、銷聯接類型（10件） 安全銷、聯接銷、螺桿圓錐銷（端部帶螺紋的圓錐銷）、開尾圓錐銷銷類零件（標準件）（圓柱銷、圓錐銷、螺尾圓錐銷、內螺紋圓錐銷、槽銷、開口銷） |
|
4、鉚、焊、膠接和過盈配合聯接 |
A、鉚接（10件） 搭接縫、單蓋板對接縫、雙蓋板對接縫、常用的鉚釘在鉚接后的型式 焊接（5件） 正接填角焊縫、搭接填角焊縫、對接焊縫、塞焊縫、邊緣焊縫 C、膠接（15件） 板件接頭、圓柱形接頭、角接頭、錐形及盲孔接頭 D、過盈配合聯接（4件） 壓配合聯接、壓配合構件的結構、曲軸壓配合組裝件、齒輪壓配合聯接 |
|
5、帶傳動 |
A、帶傳動類型（4件） 平帶傳動V帶傳動同步帶傳動交錯軸傳動 B、帶的類型（9件） O,A,B,C,D同步、平皮帶，V型接頭，多楔帶 C、帶輪結構（4件） 實心式V帶帶輪腹板式V帶帶輪孔板式V帶帶輪輪輻式V帶帶輪 D、張緊裝置（3件） 定期張緊、自重式自動張緊、張緊輪張緊 |
|
6、鏈傳動 |
A、鏈傳動組成（1件） 鏈條、主動鏈輪、從動鏈輪 B、鏈傳動運動特性 多邊形效應模型 C、鏈輪結構（4件） 整體式鏈輪、孔板式鏈輪、齒圈焊接式鏈輪、齒圈螺釘聯接式鏈輪 D、傳動鏈類型（4件） 單列滾子鏈雙列滾子鏈齒形鏈 E、鏈傳動張緊裝置（3件） 張緊輪定期調整、張緊輪自動張緊、壓板和托板張緊 |
|
7、齒輪傳動 |
A、齒輪傳動基本類型（6件） 直齒輪傳動、斜齒輪傳動、人字齒輪傳動、齒輪齒條傳動、直齒圓錐齒輪傳動、曲齒錐齒輪傳動 B、輪齒失效形式（5種） 齒面點蝕、輪齒折斷、齒面膠合、齒面磨損、塑性變形 C、輪齒受力分析（3件） 直齒輪傳動受力分析斜齒輪傳動受力分析錐齒輪傳動受力分析 D、齒輪結構（5件） 齒輪軸實心式齒輪腹板式結構加筋腹板式結構輪輻式齒輪 |
|
8、蝸桿傳動 |
A、蝸桿傳動類型（3件） 普通圓柱蝸桿傳動圓弧面蝸桿傳動錐蝸桿傳動多頭蝸桿 B、蝸輪結構（4件） 齒圈式蝸輪、整體澆鑄式蝸輪、螺栓聯接式蝸輪、拼鑄式蝸輪 C、蝸桿結構（2件） 有退刀槽蝸桿、無退刀槽蝸桿 D、受力分析（2件）蝸輪受力分析、蝸桿受力分析 |
|
9、滾動軸承類型 |
A、滾動軸承主要類型（10件） 調心球軸承、調心滾子軸承、圓錐滾子軸承、單向推力球軸承、雙向推力球軸承、深溝球軸承、角接觸球軸承、推力圓柱滾子軸承、圓柱滾子軸承、滾針軸承。 B、軸承代號表 C、直徑與寬度系列對比（2件） 直徑系列的對比寬度系列的對比 D、滾動軸承結構 軸承結構實物、外圈、滾動體、保持架、內圈 |
|
10、滑動軸承 |
A、向心滑動軸承（5件） 對開式滑動軸承、整體式滑動軸承、多油楔軸承、帶軸套滑動軸承、可傾軸瓦軸承 B、推動滑動軸承（4件） 實心式、單環式、空心式、多環式 C、軸瓦結構（3件） 整體式、剖分式、雙金屬軸瓦 D、動壓軸承工作情況（圖） |
|
11、滾動軸承裝置設計 |
A、軸承緊固（圖） B、軸承裝置典型結構（6件） 直齒輪軸承部件、斜齒輪軸承部件、小圓錐齒輪軸承部件（正、反裝）、蝸桿軸承部件（兩端固定）、蝸桿軸承部件（一端固定一端游動）、人字齒輪軸承部件 C、軸承預緊（圖） |
|
12、聯軸器 |
A、剛性聯軸器（2件） 套筒式聯軸器凸緣式聯軸器 B、無彈性元件撓性聯軸器（4件） 十字滑塊聯軸器、雙萬向聯軸器、齒輪聯軸器、鏈輪式聯軸器 C、非金屬彈性元件撓性聯軸器（4件） 輪胎聯軸器、星形彈性聯軸器、梅花型聯軸器、彈性套柱銷聯軸器 |
|
13、離合器 |
A、機械操縱離合器（5件） 牙嵌離合器、齒形離合器、單盤摩擦離合器、多盤摩擦離合器、圓錐摩擦離合器 B、自動離合器（3件） 超越離合器、閘塊式離心離合器、滾珠安全離合器 |
|
14、軸的分析與設計 |
A、軸的類型（5件） 光軸、階梯軸、空心軸、曲軸、鋼絲軟軸 B、軸上零件定位（4件） 套筒圓螺母壓緊、緊定螺釘固定、彈簧擋圈定位、圓錐形軸端定位 C、軸的結構設計（4件） 一、二、三步的模型 |
|
15、彈簧 |
A、彈簧類型（10類） 變節距壓縮彈簧、圓截面壓縮彈簧、拉伸彈簧、扭轉彈簧單耳板簧圓錐螺旋彈簧、碟形彈簧、平面渦巻彈簧、環形彈簧、橡皮彈簧 B、彈簧分類圖 C、彈簧應用示例（4件） 碟形彈簧、鐘表發條彈簧、汽車減震彈簧、組合壓縮彈簧 D、圓柱螺旋彈簧（8件） LⅠ型、LⅡ型、LⅢ型、LⅣ型、LⅤ型、LⅥ型、LⅦ型、LⅧ型（共8個實物） E、其他類型彈簧（4件） NⅠ型、NⅡ型、NⅢ型、NⅣ型 |
|
16、減速器 |
A、減速器類型與結構（4臺） 單級園柱齒輪減速器、單級園錐齒輪減速器、單級蝸桿蝸輪減速器、雙級園柱齒輪減速器 B、減速器附件（8件） 起重耳鉤、油標、吊環、起蓋螺釘、銷、通氣器、螺塞、規視孔及視孔蓋 C、附件表 |
|
17、潤滑與密封 |
A、潤滑用油杯（5件） 直通式壓注油杯、旋蓋式油杯、壓配式壓注油杯、彈簧蓋式油杯、針閥式玻璃油杯 B、密封應用（2件） O形密封圈應用、Y形密封圈 C、標準密封件（6件） O形密封圈、J形密封圈、U形密封圈、YX孔用密封圈、YX軸用密封圈、防塵圈密封 D、接觸式密封（4件） 氈圈油封、唇形密封圈密封、橡膠密封 E、非接觸式密封（3件） 隙縫密封、密封環密封、曲路密封 |
|
18、小型機械結構設計實例 |
A、小型機械（9臺） 電動剪刀、電刨、榨汁機、家用壓面機、粉碎機、臺扇、雕刻機、角磨機、手電鉆 |
